Installation
∫ Trådlöst system
Förberedelse
Om kablarna till surroundhögtalarna (med en blå anslutare och en grå anslutare) redan anslutits ska du koppla ur dem ur hemmabioanläggningen.
Anslutningar
∫ Nätkabel
SPEAKERS
ENCEINTES
LS / RB LB / RS
SURR
I/D SET
AC IN
SURROUND (3 – 6 )
AMBIOPHONIQUES
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
Surroundväljare

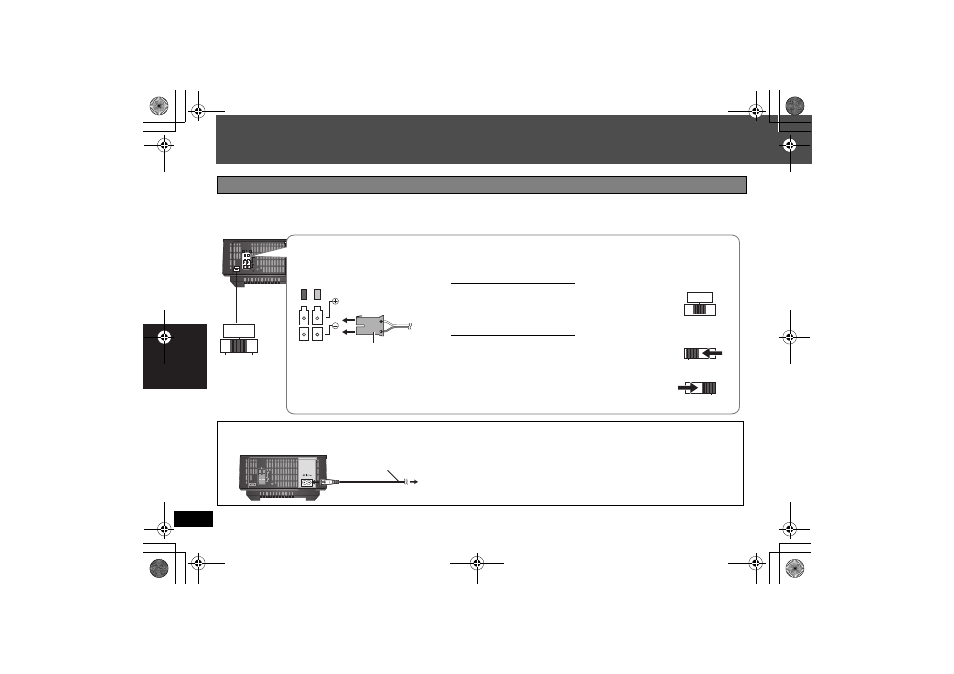

Anslut högtalarna till det trådlösa systemet
Anslut till uttagen med samma färg.
För in helt.
Högtalarkabel
För 5.1-kanalers anslutning
SURROUND (LS): Blå
SURROUND (RS): Grå
För 7.1-kanalers anslutning
SURROUND (LS): Blå
SURROUND BAK (LB): Grå
SURROUND (RS): Grå
SURROUND BAK (RB): Blå
Välj inställning för höger
och vänster högtalare
Välj inställning för vänster
högtalare
Välj inställning för höger
högtalare
Impedans: 3 ≠ till 6 ≠
Ingångseffekt högtalare: 100 W (min)
Till eluttag
Nätkabel (medföljer)
≥ Använd bara den bifogade Nätkabel.
