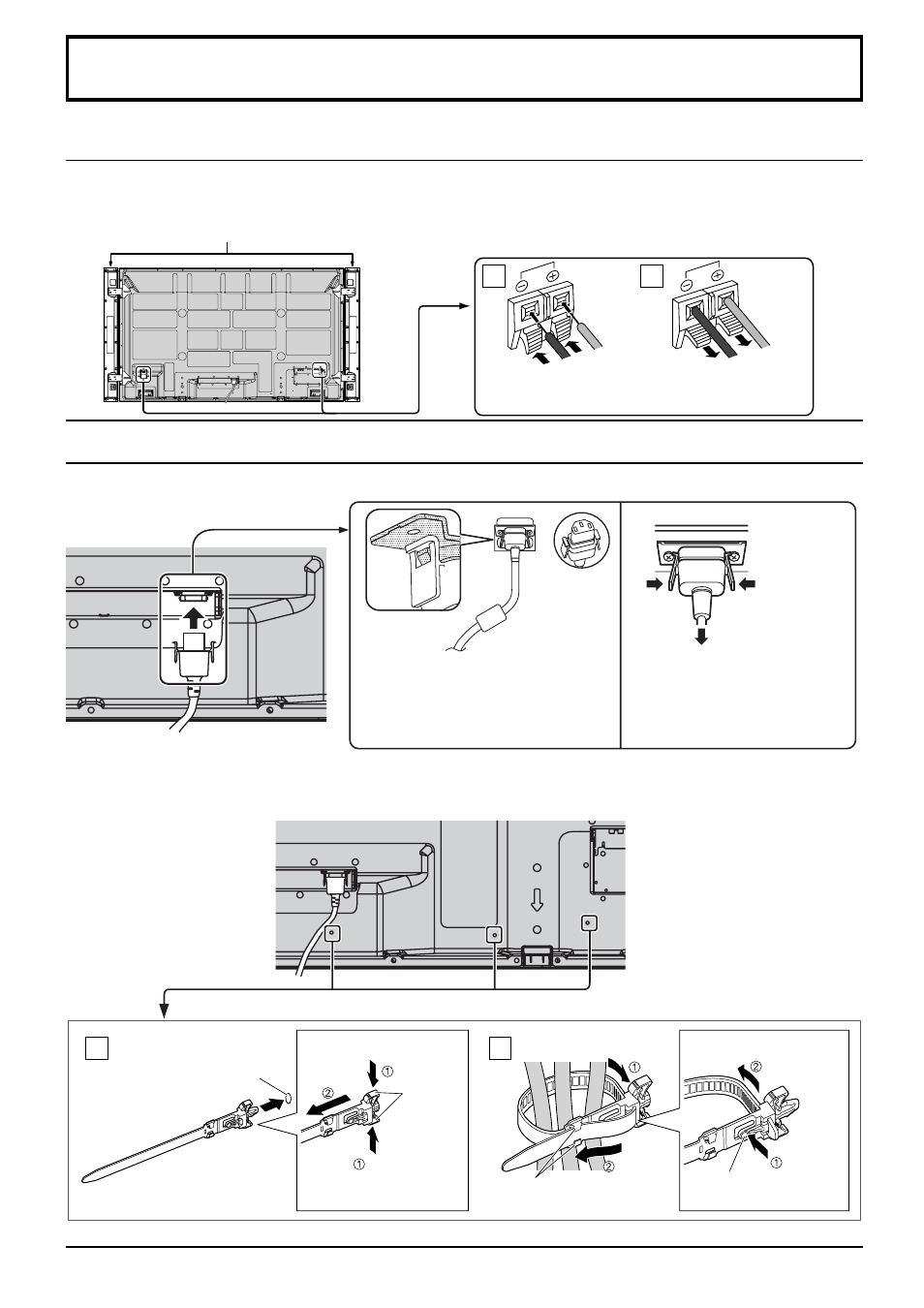

Anschlüsse
Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher
verwendet werden. Siehe Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.
Loch
Lösen:
Haken
Verwendung der Kabelschelle
Sichern Sie überzählige Kabel nach Bedarf mit der Kabelschelle.
Hinweis:
Eine Schelle ist im Lieferumfang enthalten. Wenn Sie das Kabel an drei Stellen befestigen wollen, kaufen Sie bitte eine Schelle separat dazu.
Anschluss und Befestigung des Netzkabels, Befestigung der Kabel
Lautsprecheranschluss
Schließen Sie das Netzkabel an die Displayeinheit an.
Führen Sie das Netzkabel ein, bis es einrastet.
Hinweis:
Achten Sie darauf, das Netzkabel sowohl auf der
linken als auch auf der rechten Seite zu sichern.
Befestigung des Netzkabels
Abtrennen des Netzkabels
Trennen Sie das Netzkabel durch
Drücken der zwei Knöpfe ab.
Hinweis:
Achten Sie beim Abtrennen des Netzkabels
unbedingt darauf, stets zuerst den Steckverbinder
von der Steckdose abzutrennen.
Entfernen vom Gerät:
Kabelschelle in ein
Loch einführen.
Bündeln Sie die Kabel
Arre-
tierungen
Arretierungen auf
beiden Seiten
eingedrückt halten
Spitze unter
die Haken
einführen
Knopf
Knopf
eingedrückt
halten
Befestigen Sie
die Kabelschelle.
Lautsprecher (Sonderzubehör)
Rot
Schwarz
Drücken Sie den Hebel, und
fügen Sie den Drahtkern ein.
Rot
Schwarz
Schieben Sie den Hebel in
die Ausgangsstellung zurück.
