Bei ausgeschaltetem Gerät reagiert dieses Display nur auf den
Befehl „Gerät einschalten“ (PON).
Befehl
Kommunikationsparameter
Signalpegel
Kompatibel mit RS-232C
Synchronisation
Asynchron
Baud-Übertragungsrate
9600 bps
Parität
Keine
Zeichenlänge
8 Bit
Stoppbit
1 Bit
Flussregelung
-
Befehl
Parameter
Steuerung
PON
Keine
Einschalten
POF
Keine
Ausschalten
AVL
**
Lautstärke 00 - 63
AMT
0
Automatische Tonabschaltung AUS
1
Automatische Tonabschaltung EIN
IMS
Keine
SL1
S1A
S1B
YP1
HM1
HM2
PC1
Eingangswahl (Umschaltung)
SLOT-Eingang (SLOT INPUT)
SLOT-Eingang (SLOT INPUT A)
SLOT-Eingang (SLOT INPUT B)
COMPONENT/RGB IN-Eingang
(COMPONENT)
HDMI1-Eingang (HDMI1)
HDMI2-Eingang (HDMI2)
PC IN-Eingang (PC)
DAM
Keine
ZOOM
FULL
JUST
NORM
ZOM2
ZOM3
SJST
SNOM
SFUL
14:9
Bildschirmbetriebsart (Umschaltung)
Zoom, Zoom1
16:9
Aspekt, Aspekt1 (Für Video/SD/HD-Signale)
4:3, 4:3 (1)
Zoom2 (Für Video/SD/HD-Signale)
Zoom3 (Für Video/SD/HD-Signale)
Aspekt2 (Für HD-Signale)
4:3 (2) (Für HD-Signale)
4:3 Vollformat (Für HD-Signale)
14:9 (Für Video/SD/HD-Signale)

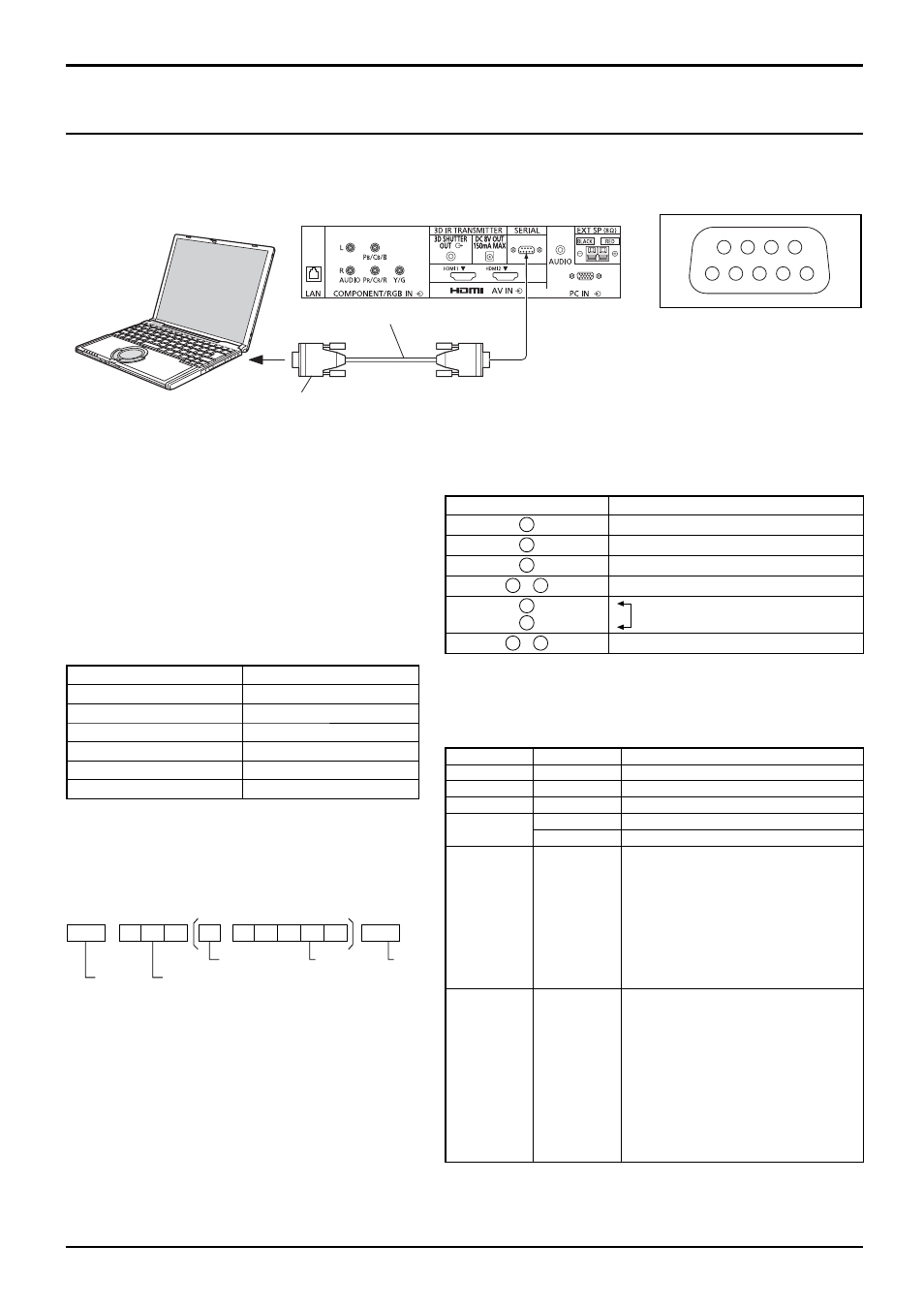

Anschluss an die SERIAL-Buchsen
Für die Steuerung des Plasmadisplays mit einem Computer wird die SERIAL-Buchse verwendet.
Hinweis: Zur seriellen Steuerung dieses Geräts muss im Menü „Netzwerk-Einstellungen“ das Element „Steuerschnittstelle
wählen“ auf „RS-232C“ gesetzt werden. (siehe Seite 59)
Anschlüsse
Hinweise:
• Zum Anschluss des Computers an das Plasmadisplay ein gerades RS-232C-Kabel verwenden.
• Der gezeigte Computer wird nur als Beispiel verwendet.
• Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen.
Die SERIAL-Buchse entspricht der Schnittstelle
RS-232C, es ist deshalb möglich das Plasmadisplay
mit einem angeschlossenen Computer zu steuern.
Im Computer muss dazu eine Software für das Senden
und Empfangen von Steuerbefehlen installiert sein,
die die nachstehenden Bedingungen erfüllen. Die
Software kann mit einem Anwendungsprogramm
für eine Programmiersprache zusammengestellt
werden. Für Einzelheiten wird auf die Anleitungen der
Computeranwendungsprogramms verwiesen.
Grundformat der Steuerbefehle
Die Übertragung eines Steuersignals vom Computer
beginnt mit einem STX-Signal, gefolgt vom Befehl,
den Parametern und wird mit einem ETX-Signal
abgeschlossen. Falls keine Parameter vorhanden sind,
braucht kein Parametersignal gesendet zu werden.
Hinweise:
• Bei Übertragung mehrerer Befehle müssen Sie
zuerst auf eine Reaktion dieses Gerätes auf den
ersten Befehl warten, bevor der nächste Befehl
übertragen wird.
• Bei Übertragung eines unzulässigen Befehls erhält
der Computer die Fehlermitteilung „ER401“.
• Die Parameter S1A und S1B des Befehls IMS
stehen nur bei Installation einer Dual-Eingangs-
Anschlussplatte zur Verfügung.
• Zu genauen Anweisungen hinsichtlich der
Verwendung der Befehle wenden Sie sich an Ihren
Panasonic-Händler vor Ort.
Beginn
(02h)
3-Zeichen-befehl
(3 Bytes)
Doppelpunkt Parameter
(1 - 5 Bytes)
Ende
(03h)
STX
C1 C2 C3
P1 P2 P3 P4
:
P5
ETX
An der 9-poligen D-Sub-Buchse anliegende Signale
Klemme
Einzelheiten
2
R X D
3
T X D
5
GND (Masse)
4 • 6
Nicht verwendet
7
8
(bei diesem Gerät kurzgeschlossen)
1 • 9
NC
Bei diesen Signalbezeichnungen handelt es sich um die in
den Spezifi kationen von Personalcomputern gebräuchlichen
Bezeichnungen.
6
7
8
9
1
3
4
5
2
Computer
RS-232C Gerades Kabel
D-Sub, 9polig
(Stecker)
(Buchse)
Stiftanordnung für die
SERIAL-Buchse
