RQTV0151
4

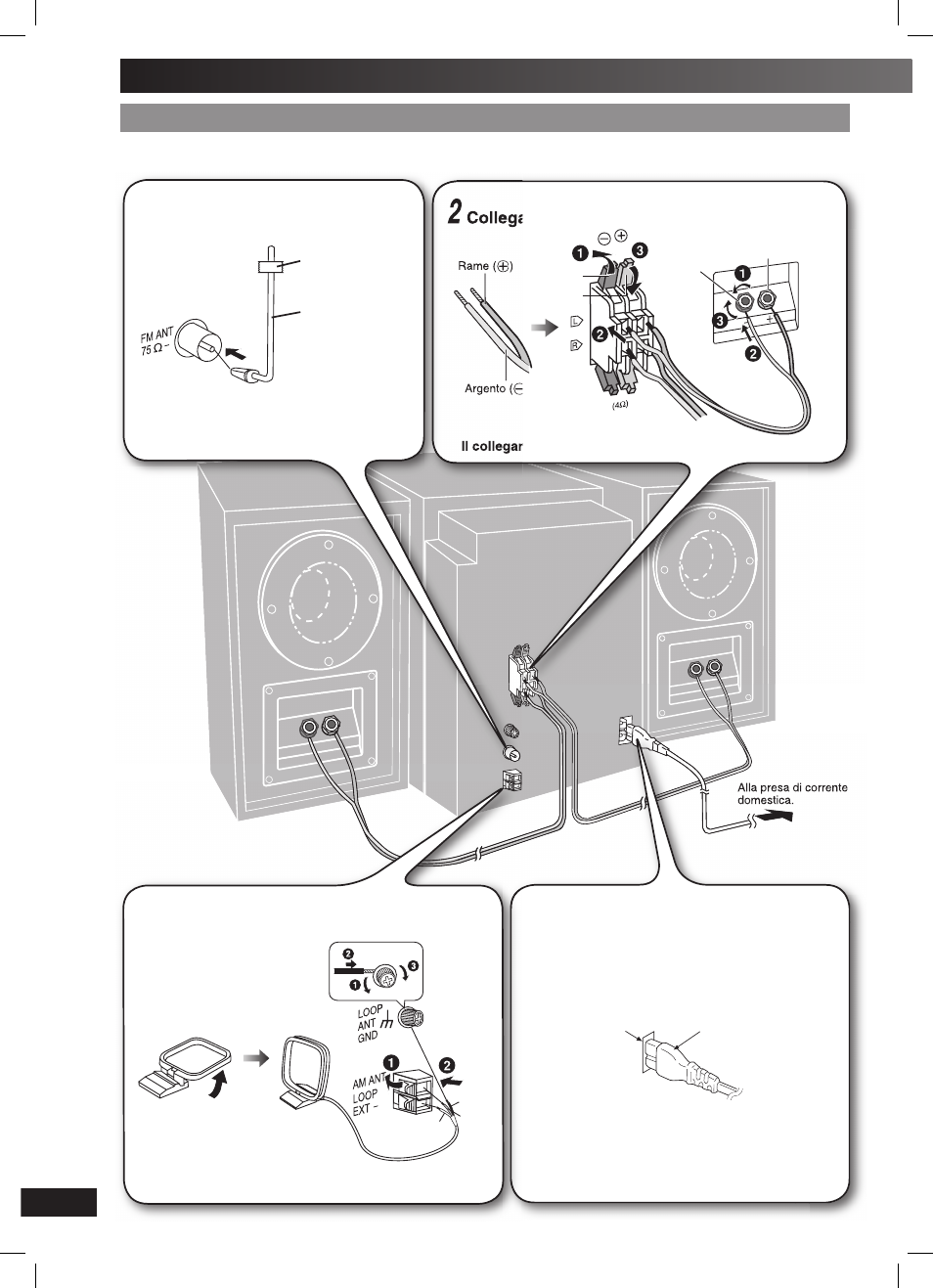

Operazioni preliminari
Fase Fase 11
- Collegamento - Collegamento
Collegare il cavo di alimentazione ad una presa di corrente domestica soltanto dopo aver completato tutte le altre
connessioni.
18
Alla presa di corrente
domestica.
4
Collegare il cavo di alimentazione.
Il cavo di alimentazione in dotazione è soltanto
per l’uso con questo sistema. Non usarlo con altre
apparecchiature.
Inserimento del connettore
Connettore
Anche quando il connettore è perfettamente inserito,
a seconda del tipo di presa utilizzata, la parte
anteriore del connettore potrebbe sporgere come
mostrato nell’illustrazione. Ciò non costituisce alcun
problema per l’uso dell’apparecchio.
Presa
2
Collegare i cavi dei diffusori.
Rame ( ª)
Argento ( ·)
Rosso ( ª)
Nero ( ·)
Il collegamento sbagliato può danneggiate il sistema.
3
Collegare l’antenna AM a quadro.
Mettere l’antenna sulla sua base. Tenere il cavo
dell’antenna lontano da altri fi li e cavi.
Antenna AM a quadro
1
Collegare l’antenna FM interna.
Fissare l’antenna ad una parete o colonna,
in una posizione che permetta la ricezione
dei segnali radio con la quantità minima di
interferenza.
Nastro
adesivo
Antenna FM
interna
Nero ( ·)
Rosso ( ª)
Rosso
Bianco
Nero
