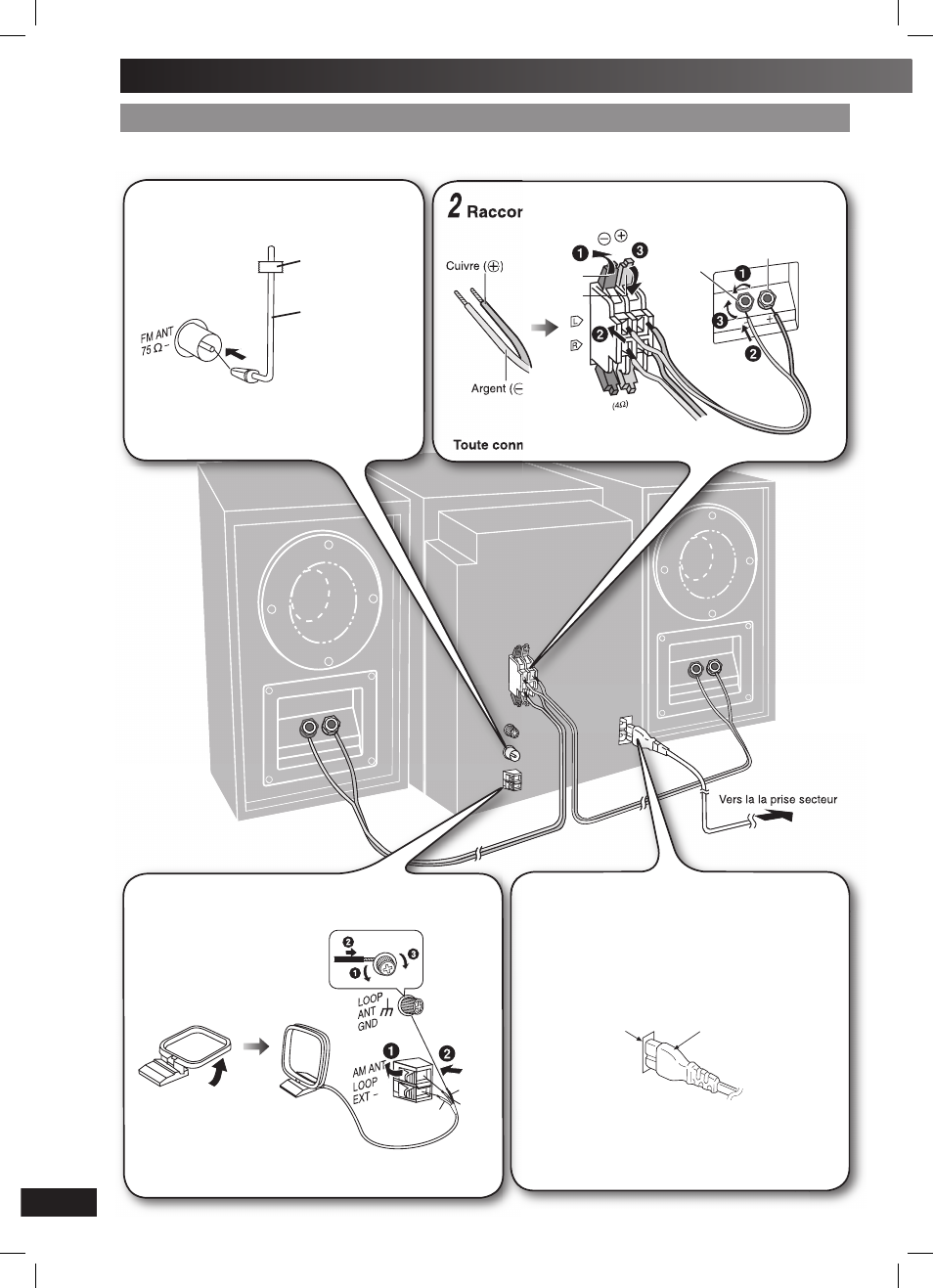

Mise en route
Etap Etape 1 e 1
- Raccordements - Raccordements
Brancher le cordon d’alimentation dans la prise secteur une fois que tous les autres raccordements ont été effectués.
32
Vers la la prise secteur
4
Raccorder le cordon d’alimentation.
Le cordon d’alimentation fourni a été conçu
exclusivement pour cet appareil. Ne pas l’utiliser avec
d’autres appareils.
Insertion du connecteur
Connecteur
Même si le connecteur est bien inséré à fond,
la partie avant de la fi che peut éventuellement
dépasser selon le type de prise utilisé, comme
illustré. Quoi qu’il en soit, la chaîne peut être utilisée
sans problème.
Prise de l’appareil
2
Raccorder les câbles d’enceinte.
Cuivre ( ª)
Argent ( ·)
Rouge ( ª)
Noir ( ·)
Toute connexion erronée peut endommager l’appareil.
3
Raccorder l’antenne-cadre AM.
Placer l’antenne debout sur sa base. Maintenez l’excédent
de cordon d’antenne à l’écart des autres fi ls et cordons.
Antenne-cadre AM
1
Raccorder l’antenne FM intérieure.
Fixer l’antenne à un mur ou à un montant
et la disposer de façon qu’il y ait le moins
d’interférences possibles avec la réception de
la radio.
Ruban adhésif
Antenne FM
intérieure
Noir ( ·)
Rouge ( ª)
Rouge
Blanc
Noir
