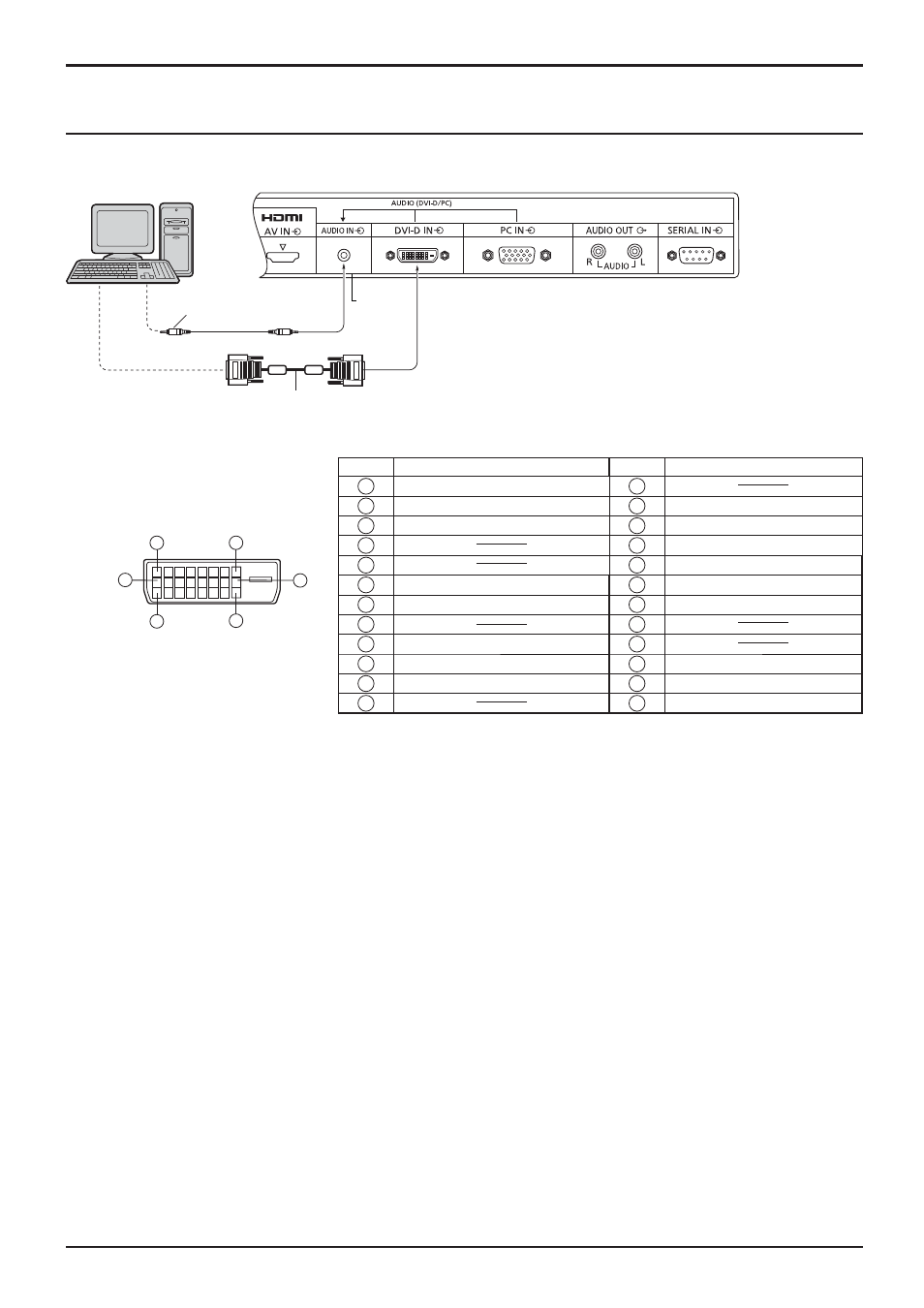

DVI-D-IN-Anschluss
Klemme
Signal
Klemme
Signal
1
T.M.D.S. Daten 2-
13
2
T.M.D.S. Daten 2+
14
+5 V Gleichstrom
3
T.M.D.S. Daten 2 abgeschirmt
15
Masse
4
16
Hot plug detect
5
17
T.M.D.S. Daten 0-
6
DDC Takt
18
T.M.D.S. Daten 0+
7
DDC Daten
19
T.M.D.S. Daten 0 abgeschirmt
8
20
9
T.M.D.S. Daten 1-
21
10
T.M.D.S. Daten 1+
22
T.M.D.S. Takt abgeschirmt
11
T.M.D.S. Daten 1 abgeschirmt
23
T.M.D.S. Takt+
12
24
T.M.D.S. Takt-
Hinweise:
• Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang enthalten.
• Verwenden Sie ein DVI-D-Kabel mit Ferritkern, das dem DVI-Standard entspricht. In Abhängigkeit von der Länge
oder Qualität des Kabels kann eine Beinträchtigung des Bilds auftreten.
Stiftanordnung des DVI-D
Eingangsanschlusses
Ansicht der Anschlusstafel
9
8
1
17
24
16
Anschlüsse
DVI-Videokabel mit Ferritkern (innerhalb von 5m)
Stereo-Minibuchse (M3)
PC mit DVI-D-
Videoausgang
Geteilt
mit PC
IN.
