Anschlüsse

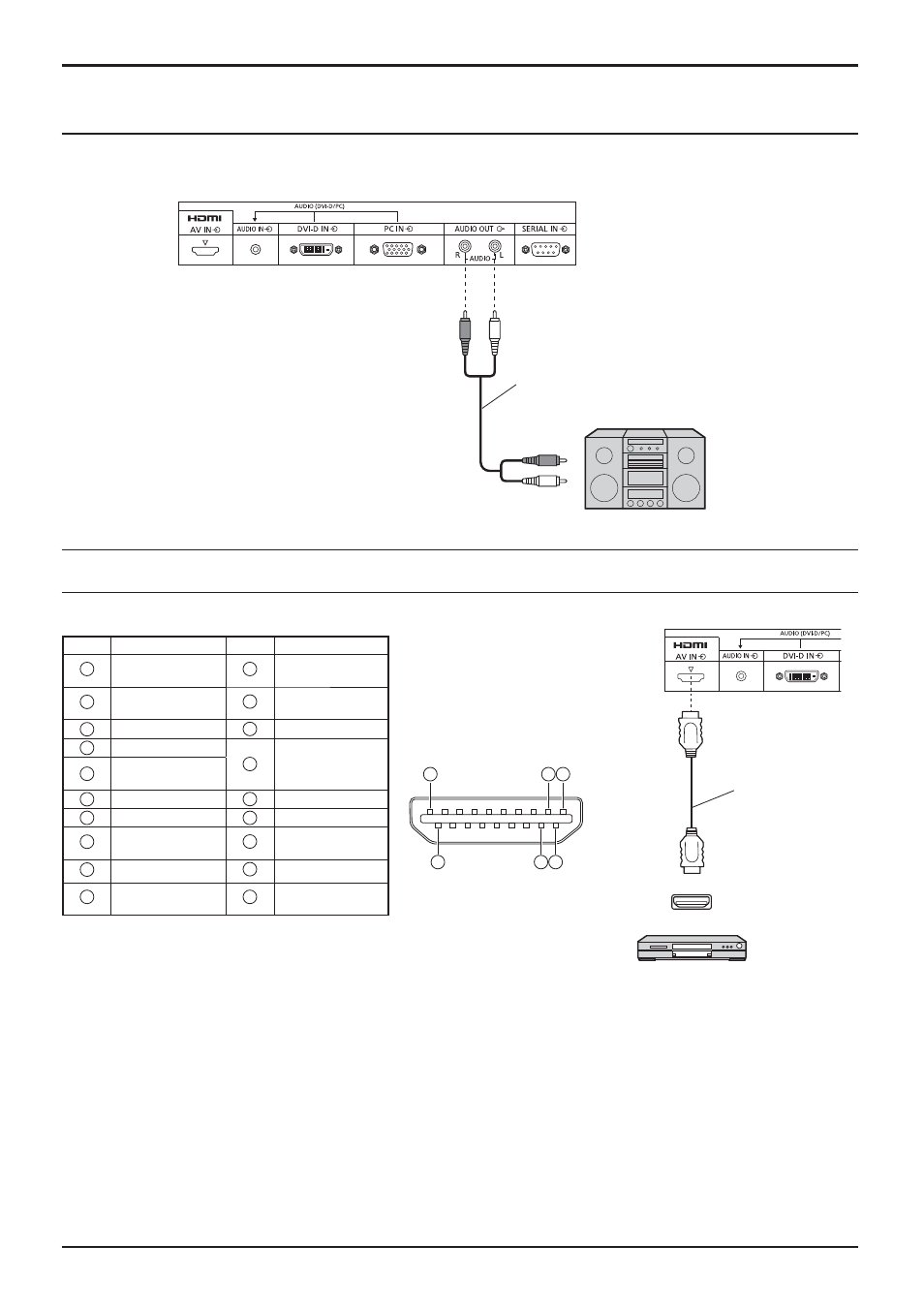

AUDIO OUT-Anschluss
Hinweis:
Die gezeigten Zusatzgeräte und Kabel sind nicht in diesem Set enthalten.
Stereo-Klangcode
Audiogeräte
Line-Eingang
HDMI
AV OUT
HDMI-Anschluss
[Stiftzuweisungen und Signalnamen]
19 3 1
4 2 18
Hinweis:
Das zusätzliche Zubehör und das HDMI-Kabel in der Abbildung sind nicht im
Lieferumfang dieses Sets enthalten.
Klemme Signalbezeichnung Klemme Signalbezeichnung
1 TMDS-Daten2+ 11
TMDS-Uhr
abgeschirmt
2
TMDS-Daten2
abgeschirmt
12 TMDS-Uhr-
3 TMDS-Daten2- 13 CEC
4 TMDS-Daten1+
14
Reserviert
(NC auf Gerät)
5
TMDS-Daten1
abgeschirmt
6 TMDS-Daten1- 15 SCL
7 TMDS-Daten0+ 16 SDA
8
TMDS-Daten0
abgeschirmt
17
DDC/CEC
Erdung
9 TMDS-Daten0- 18 +5V Leistung
10 TMDS-Uhr+ 19
Hot Plug-
Erkennung
DVD-Player
HDMI-Kabel
