Panasonic CQVD7003N - Handbuch (Seite 12)

12
31 CQ-VD7003N
Deutsch

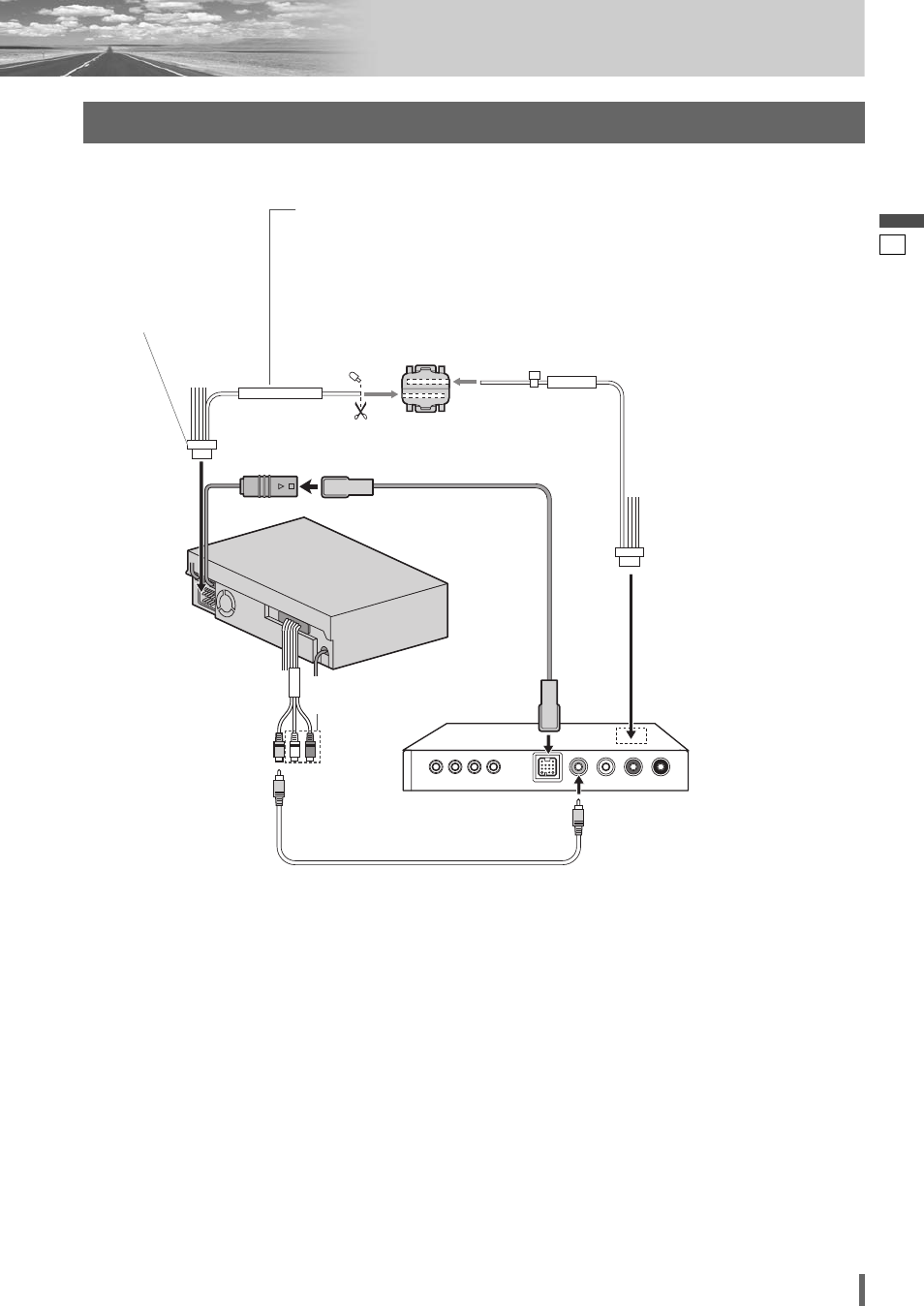

Anschluss an einen TV-Tuner (CY-TUP153N)
Hinweis:
¡ Siehe auch die Bedienungsanleitungen der anzuschließenden Geräte.
AV2-IN
PWR-CONT
AMP-CONT MAX 0.1 A
TV-Tuner
CY-TUP153N (Option)
CQ-VD7003N
(Rückseite)
(Video)
(Gelb)
(Video)
(Gelb)
RCA-Kabel
(Mitgeliefert mit CY-TUP153N)
System-Upgrade-Stecker
(Mitgeliefert mit CY-TUP153N)
(nicht benutzt)
!0 Versorgungsstecker
Versorgungsstecker
(Mitgeliefert mit CY-TUP153N)
Stromsteuerkabel des externen Verstärkers
Hinweis
¡Bei gleichzeitigem Anschluss eines TV-Tuners und eines externen Verstärkers
sowohl das Leistungssteuerkabel des TV-Tuners als auch den Steueranschluss des
externen Verstärkers anschließen.
Leistungssteuerungskabel
Klemmverbinder
(Option)
