7
26 CQ-VD7003N
Deutsch

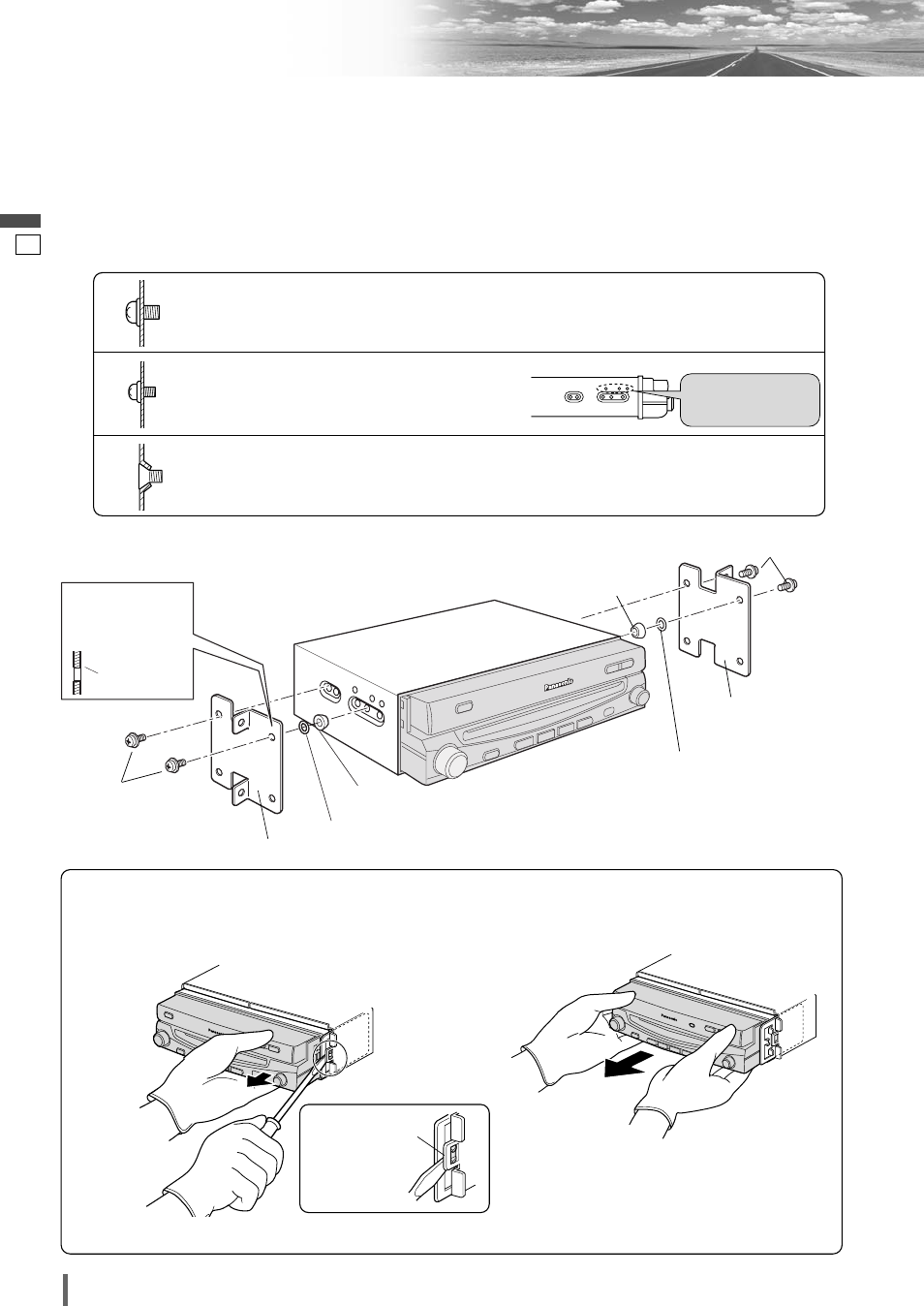

Einbau
(Fortsetzung)
i Abstandhalter
o Doppelseitiges Klebeband
t Schraube mit Kragen
(5 mm ø x 6 mm)
Halterung
Einbaubohrung
auf Halterung
(in Ausschnitt)
Vorhandene Halterung (L) (ursprünglich am Kraftfahrzeug angebrachte Halterung)
o Doppelseitiges
Klebeband
Vorhandene Halterung
(R)
t Schraube mit Kragen
(5 mm ø x 6 mm)
i Abstandhalter
q Drücken Sie die rechten und linken Klemmplatten einzeln nach außen, und ziehen Sie das Anzeigegerät gegen sich.
w Die beiden seitlichen Klemmplatten entfernen und das Gerät mit beiden Händen greifen und herausziehen.
Drücken Sie
hier, um die
Klemmplatten
zu entfernen.
q w
Entfernen des Gerätes
Verwenden Sie den mitgelieferten Abstandhalter i wenn die
Einbaubohrung Ihres Kraftfahrzeuges die folgende Form aufweist.
❏ Einbauvorgänge (wenn die Einbauhalterung w nicht
verwendet wird)
Verwenden Sie die mit Ihrem Kraftfahrzeug mitgelieferten Halterungen für den Einbau dieses Gerätes. Die Form der
Halterung und die Einbaumethode variieren in Abhängigkeit von dem Hersteller des Kraftfahrzeuges, dem Fahrzeugtyp
und dem Herstellungsjahr. Wenden Sie sich bitte daher an Ihren Vertragshändler oder an eine Werkstatt.
Wählen Sie die Befestigungsschrauben in Abhängigkeit von den Bohrungspositionen und der Bohrungsform der
Halterung.
y Senkschraube (5 mm ø x 6 mm) 4 Stück
u Schraube mit Kragen (4 mm ø x 3 mm)
4 Stück
t Schraube mit Kragen (5 mm ø x 6 mm) 2 Stück
Verwenden Sie ggf. auch die Schrauben mit Kragen die Transportsicherungen befestigt
waren, um zusätzliche Befestigungspunkte zu erhalten.
Wenn diese
Befestigungsbohrungen
verwendet werden.
