Anschlüsse, Anschluss an die eingangsbuchsen – Panasonic TX15LV1F Benutzerhandbuch
Seite 33
33
Audio
OUT
R
L
S-Video
OUT
Video
OUT
TV SCART-Anschluß
21-pin SCART cable
(Not Supplied)
21-pol. SCART-Kabel
(nicht mitgeliefert)
Videorekorder-
SCART-Anschluß
AV1
SCART-Anschluß
AV2
SCART-
Anschluß
Antenneneingangsanschluß
Antennenausgangsanschluß
Satelliten-
Empfänger
Antenneneingangsanschluß Antennenausgangsanschluß An Antenneneingangsanschluß
dieses Fernsehers
S-VIDEO-Kabel
Anschluss an die
S-VIDEO- oder
VIDEO-Buchse.
VIDEO
AUDIO
or
(Super-VHS-Videorekorder)
VCR
Antenne
(nicht mitgeliefert)
Antennenkabel
Anschlüsse

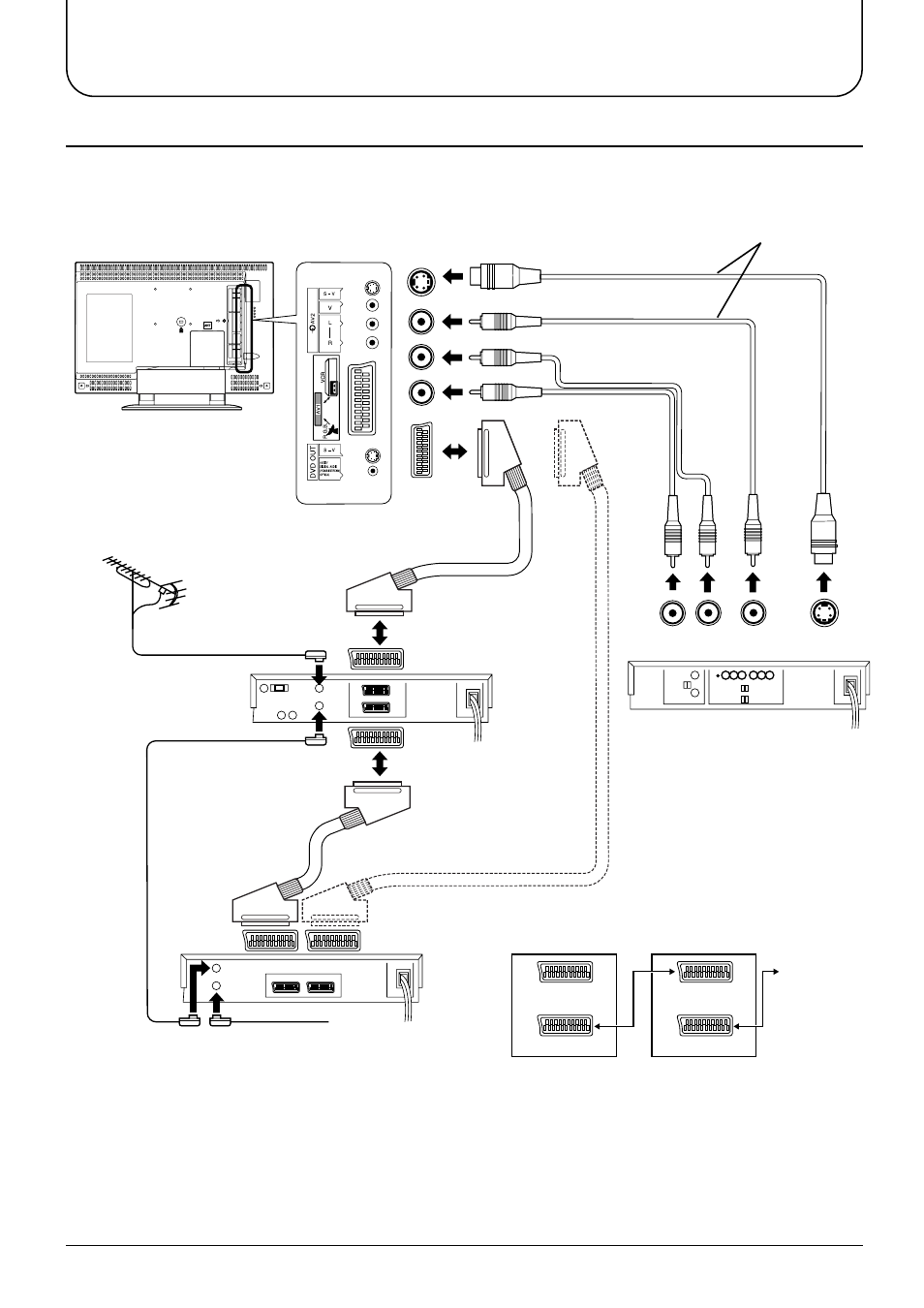

Anschluss an die Eingangsbuchsen
Anschluss von Videorecordern und anderen externen Geräten
Hinweise:
• Die abgebildeten zusätzlichen Geräte und Kabel gehören nicht zum Lieferumfang dieses Fernsehers.
• Bei Verwendung eines monauralen Videorecorders sollte das monaurale Audiokabel an der AUDIO-L-Buchse
(Links) angeschlossen werden.
• Keinen Computer mit TTL-Ausgang (5 V) an dieses Gerät anschliessen.
• Die gewünschte VIDEO-Eingangsposition durch das Drücken der Taste TV/AV wählen (siehe Seite 10).
• Für die Stiftbelegung des SCART-Anschlusses siehe Seite 62.
• Es sind keine DVD-Ausgangssignale am 21-pol. SCART-Anschluß vorhanden.
SCART-Anschluß
AV1
Videokassettenrekorder
AV2
VCR
Satelliten-Empfänger
oder Decoder
Der
SCART-Anschluß
dieses Gerätes
TV
