17

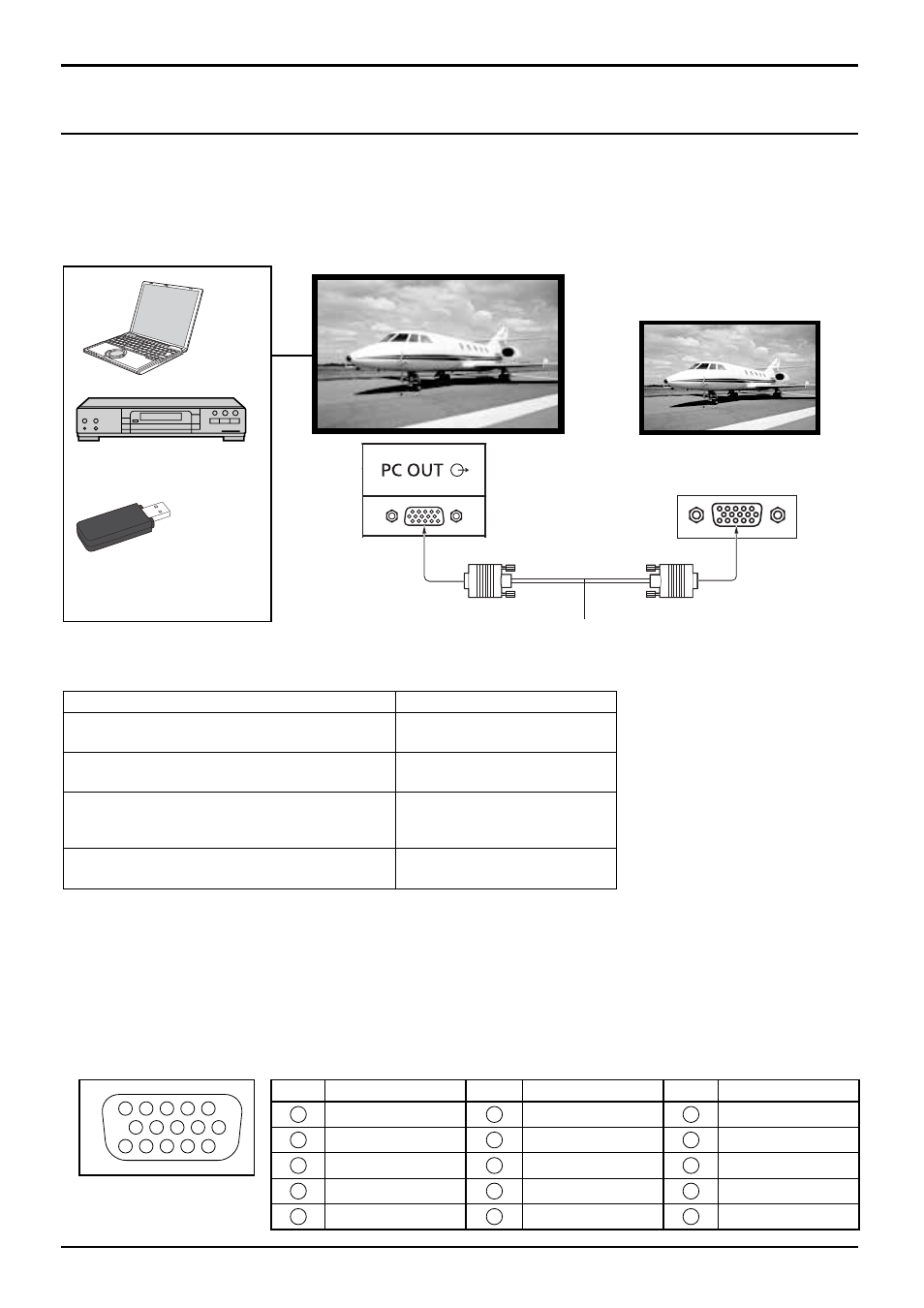

Anschlüsse
Das auf dem Display wiedergegebene Bild und auch das Bild, das über ein Videogerät eingegeben wird, kann über
einen anderen Sub-Monitor angezeigt werden.
Um diese Funktion zu benutzen, stellen Sie in der „Kon¿ guration“ die „Monitor-Ausgabe“ auf „Ein“. (Siehe Seite 52)
Hinweis: Wird diese Option auf „Ein“ gestellt, werden die Werte im „Bild“-Menü auf die Standardwerte gesetzt.
Computer, DVD-Player und
andere Videogeräte
USB-Speicher
(Kann über den Memory
Viewer eingesehen werden)
Eingangssignale und gezeichnete Bilder, die ausgegeben werden können
Eingangssignal / Gezeichnetes Bild Ausgangssignal
HDMI-Eingangssignal (HDMI 1, HDMI 2)
HDCP (Kopierschutz) nicht unterstützt 1.920 x 1.080 bei 50 Hz oder
1.920 x 1.080 bei 60 Hz
DVI-Eingangssignal (DVI-D IN)
HDCP (Kopierschutz) nicht unterstützt 1.920 x 1.080 bei 50 Hz oder
1.920 x 1.080 bei 60 Hz
PC-Eingangssignal (PC IN)
Wenn „YUV/RGB Eingangswahl“ auf „RGB“
gestellt ist
1.920 x 1.080 bei 50 Hz oder
1.920 x 1.080 bei 60 Hz
Bildschirm von Memory Viewer (MEMORY
VIEWER)
1.920 × 1.080 bei 60 Hz
Hinweise:
• Das Seitenverhältnis des von den Ausgangssignalen erzeugten Bildes wird geändert, so dass das Bild auf dem
Bildschirm angezeigt werden kann.
• Die folgenden Eingangssignale können nicht ausgegeben werden.
YUV-Eingabe (COMPONENT)
Composite Video-Eingabe (VIDEO)
Miracast Bild (Miracast(TM))
Wireless Manager (Panasonic APPLICATION)
Pin-Belegung und Signalbezeichnungen des Anschlusses Monitor-Ausgabe (Mini-D-sub, 15-polig)
1
6 7 8
3
9
4 5
10
15 14 13 12 11
2
Sub-Monitor
Anschluss PC OUT (PC-Ausgang)
Pin-Nr. Signalbezeichnung Pin-Nr. Signalbezeichnung Pin-Nr. Signalbezeichnung
1 R 6 GND (Masse) 11 NC (nicht angeschlossen)
2 G 7 GND (Masse) 12 NC (nicht angeschlossen)
3 B 8 GND (Masse) 13 HD
4 NC (nicht angeschlossen) 9 +5 V DC 14 VD
5 GND (Masse) 10 GND (Masse) 15 NC (nicht angeschlossen)
(Weiblich)
(Männlich)
Mini D-sub-Kabel, 15-polig
(Im Handel erhältlich)
Anschluss PC-Eingang
