Seite 44
44
VQT3M48

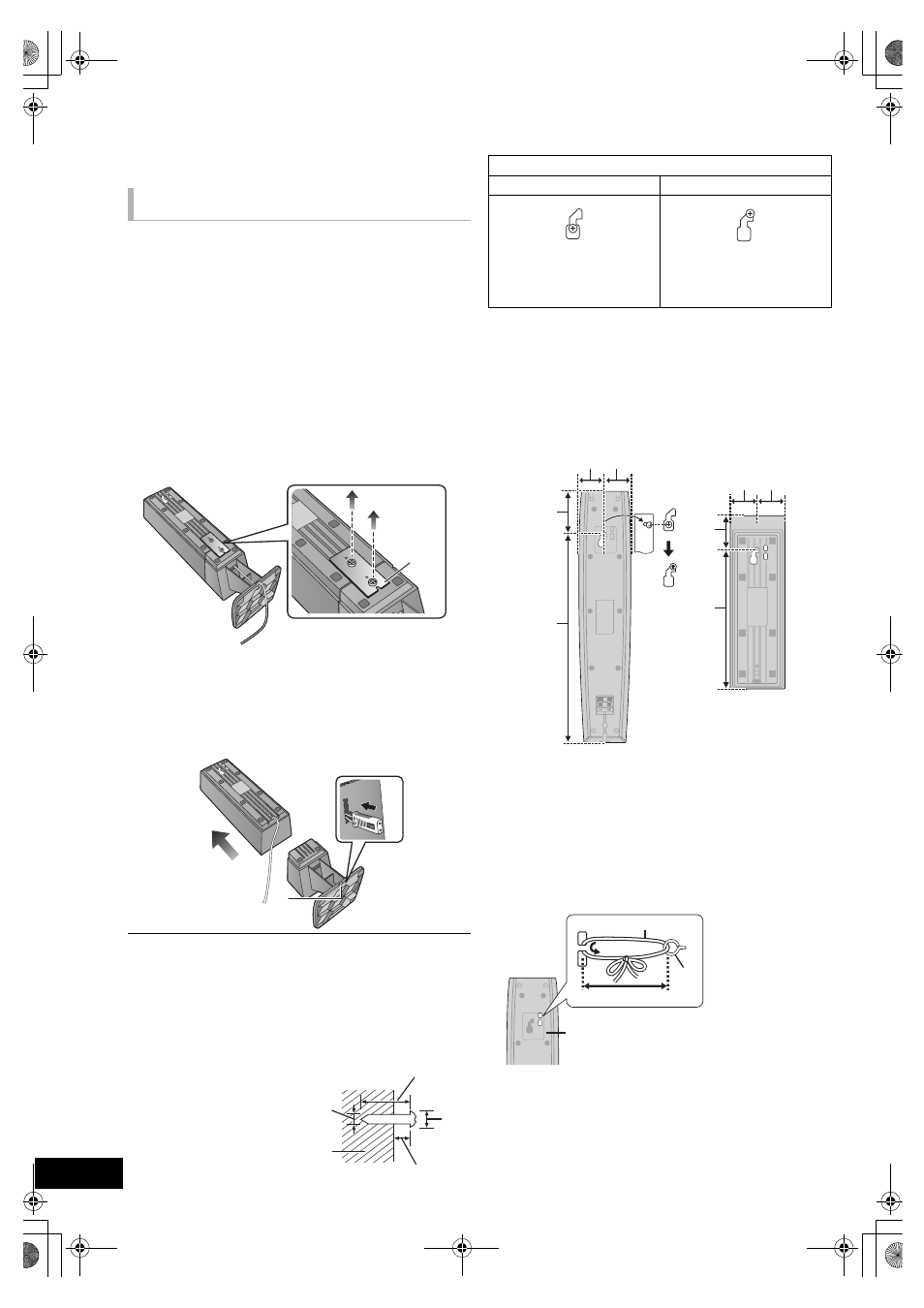

Optionale Lautsprechereinstellungen
Weitere Möglichkeiten bei der
Aufstellung der Lautsprecher
Sie können alle Lautsprecher (mit Ausnahme des Subwoofers)
an einer Wand befestigen.
≥ Die Wand oder der Pfeiler, an denen die Lautsprecher
angebracht werden, sollten eine Tragkraft von 10 kg je
Schraube aufweisen. Konsultieren Sie für die Anbringung
der Lautsprecher an der Wand einen qualifizierten
Bauunternehmer. Eine unrichtige Anbringung kann zu
Beschädigungen der Wand und der Lautsprecher führen.
≥ Versuchen Sie nicht, diese Lautsprecher mit Verfahren an
der Wand aufzuhängen, die von den im vorliegenden
Handbuch beschrieben verschieden sind.
[BTT262]
Vorbereitung
≥ Entfernen Sie die Lautsprecherfüße.
1 Entfernen Sie die Schrauben und die Halterung
(A) vom Lautsprecher.
2 Entfernen Sie den Lautsprecherfuß.
≥ Entfernen Sie das Lautsprecherkabel aus der Nut (B).
≥ Ziehen Sie das Lautsprecherkabel aus dem Fuß und
vergewissern Sie sich, dass die Richtung des Verbinders
am Lautsprecher und die Bohrung am Fuß
übereinstimmen.
≥ Heben Sie die entfernten Füße, Schrauben und Halterungen für eine
spätere Verwendung auf.
1
Schrauben Sie eine Schraube (nicht im
Lieferumfang enthalten) in die Wand.
A Mindestens 30 mm
B
‰ 4,0 mm
C
‰ 7,0 mm bis ‰ 9,4 mm
D Wand oder Säule
E 5,5 mm bis 7,5 mm
2
Setzen Sie den Lautsprecher mit dem Loch
sicher in die Schraube ein.
Verwenden Sie die unten angegebenen Maße, um die
Positionen der Schrauben in der Wand zu bestimmen.
≥ Lassen Sie mindestens 20 mm Freiraum über dem
Lautsprecher und 10 mm auf jeder Seite, damit ausreichend
Platz zum Einsetzen des Lautsprechers vorhanden ist.
Frontlautsprecher
≥ [BTT362] Wandmontage ohne Fuß.
F 40 mm
G 63 mm
H 322 mm
I 37 mm
J 45 mm
K 190 mm
∫ So vermeiden Sie, dass der
Lautsprecher umfällt
≥ Wenden Sie sich zur Vermeidung von Schäden an der Wand
oder den Lautsprechern an einen qualifizierten
Bauunternehmer.
≥ Verwenden Sie eine Schnur mit kleinerem als ‰2,0 mm, die
über 10 kg halten kann.
Anbringung an einer Wand
1
2
z.B.: [BTT362] Frontlautsprecher
NEIN
JA
≥ In dieser Position fällt der
Lautsprecher wahrscheinlich
bei Verrücken nach links
oder rechts um.
≥ Verrücken Sie den
Lautsprecher, damit sich
die Schraube in dieser
Position befindet.
[BTT362]
[BTT262]
A Schnur (nicht beiliegend)
B Ösenschraube (nicht beiliegend)
C Weniger als 10 cm
D Lautsprecherrückseite
