Seite 9
Inbetriebnahme
9
VQT3M48
1
Standby-/Ein-Schalter (Í/I) (> 19)
Drücken Sie diese Taste, um das Gerät in den
Standby-Modus oder aus diesem einzuschalten. Auch im
Standby-Modus verbraucht das Gerät eine geringe Menge
Strom.
2
Öffnen oder Schließen Disc-Lade (> 22)
3
Einstellen der Lautstärke des Geräts
4
Disc-Lade
5
Stopp (> 25)
6
Start Wiedergabe (> 25)
7
Schlitz SD-Card (> 22)
8
USB-Schnittstelle (> 22)
9
Signalsensor Fernbedienung
Entfernung: Innerhalb von 7 m.
Winkel: Ungefähr 20e nach oben und unten, 30e nach links
und rechts
10 Anzeige
11 iPod/iPhone-Anschluss (> 34)
1
Netzkabel-Anschluss (> 18)
2
Lautsprecherbuchsen (> 13)
3
Ventilator
4
[BTT362]
USB-Anschluss für die Kamera mit Datenaustausch
TY-CC10W (Sonderzubehör) (> 36)
5
LAN-Anschluss (> 17)
6
HDMI AV OUT (ARC)-Anschluss (> 15)
7
[BTT362]
HDMI 1 IN (CABLE/SAT) Buchse (> 16)
8
[BTT362]
HDMI 2 IN Buchse (> 16)
9
Anschluss FM-Radioantenne (> 18)
10 DIGITAL AUDIO IN-Buchsen (> 14, 15)
11 AUX-Anschluss (> 14)
12 VIDEO OUT-Anschluss (> 14)

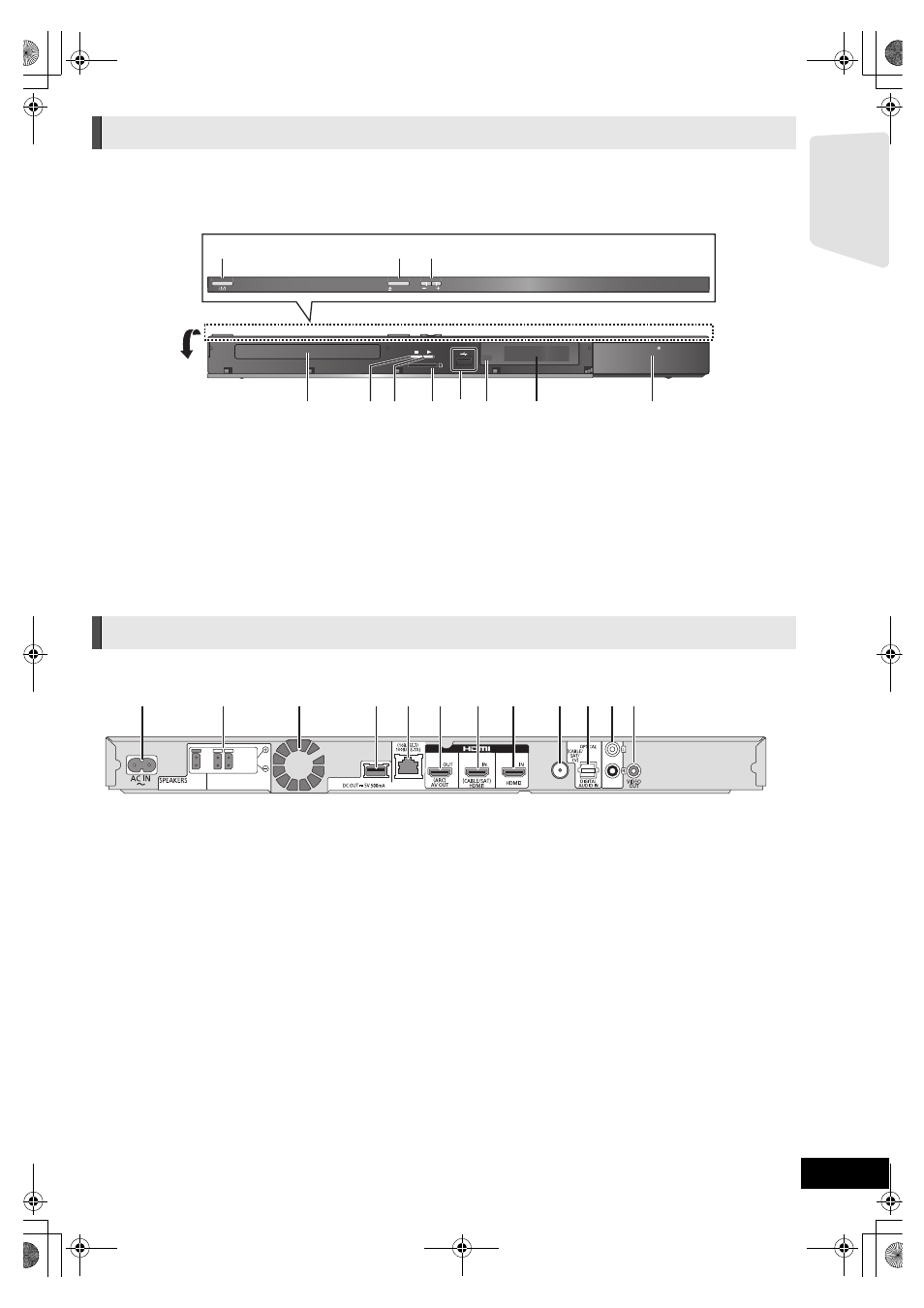

Hauptgerät (Vorderansicht)
SD CARD
iPod
VOL
OPEN/CLOSE
1
2
3
4
5
7
6
11
9
10
8
Aufklappen.
Hauptgerät (Rückansicht)
SUBWOOFER
3
3
R
L
Ω
Ω
Ω
75
FRONT
AUX
FM ANT
LAN
COMMUNICATION CAMERA
1
2
3
4
5
6
7
11 12
8
9
10
