40
HDMI
OUT
HDMI IN
Y
P B
P R
L
R
L
R
VIDEO
AUDIO AUDIO
AV
RGB
VIDEO S VIDEO RGB
VIDEO
S VIDEO VIDEO
COMPONENT
AV1 AV2 AV4
AUDIO
IN
PC
Anschlüsse
Bei HDMI (High Defi nition Multi media Interface) handelt es sich um die erste volldigitale A/V-Schnittstelle in der
Unterhaltungselektronik, die den nicht komprimierten Standard unterstützt. Von der HDMI-Buchse werden sowohl
Video- als auch Audiodaten unterstützt.
Ein HDMI-kompatibles Gerät
∗
1 wie beispielsweise eine Set Top-Box oder ein DVD-Spieler mit einer HDMI- oder DVI-
Ausgangsbuchse kann an die HDMI-Eingangsbuchse angeschlossen werden.
• Wenn das externe Gerät nur über einen DVI-Ausgang verfügt, verwenden Sie für den Anschluss an die HDMI-
Buchse ein DVI-HDMI-Adapterkabel ∗
2 .
• Schließen Sie die Audiokabel an die AUDIO IN-Buchsen an, wenn Sie ein DVI-HDMI-Adapterkabel verwenden.
• Wählen Sie im HDMI-Eingang die Audioeinstellung aus. Siehe Seite 13.
Hinweise:
• Diese Eingangsbuchse ist nicht für die Verwendung mit Computern bestimmt.
• 720p/1080i-Signale werden für die Ansicht in Ihrer Anzeige neu formatiert.
• Wenn die externen Geräte über eine Funktion zur Anpassung des Bildformats verfügen, setzen Sie das Format auf
16:9.
• Seite 44 enthält Informationen zu gültigen HDMI-Signalen.

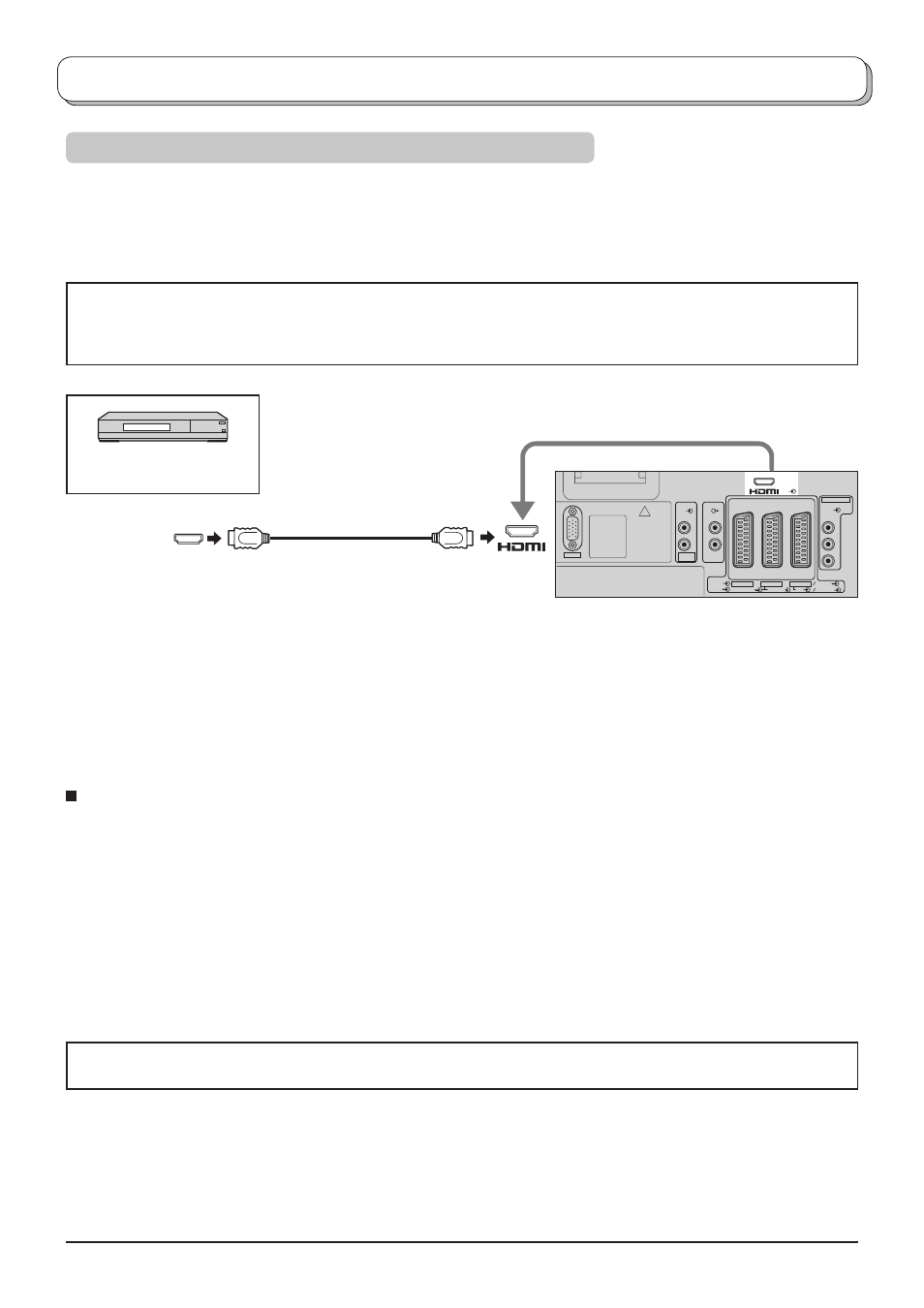

Anschluss der HDMI-Eingangsbuchse
Kompatible Abtastfrequenz des AUDIO-Signals über HDMI (L.PCM) : 48 kHz / 44,1 kHz / 32 kHz
Hinweise:
• Dieser HDMI-Connector entspricht Typ A.
• Wenn Sie eine Verbindung zu Geräten ohne digitaler Ausgangsbuchse herstellen, stellen Sie eine Verbindung
zur COMPONENT-, S-VIDEO- oder VIDEO-Eingangsbuchse am Fernsehgerät her, damit Sie ein analoges Signal
empfangen können.
• Die HDMI IN-Buchse kann nur mit den Bildsignalen 480i, 480p, 576i, 576p, 720p oder 1080i verwendet werden.
Setzen Sie die Ausgangseinstellung der DIGITAL OUT-Buchse der Digital Set Top-Box auf 480i, 480p, 576i, 576p,
720p oder 1080i. Detaillierte Informationen hierzu fi nden Sie im Anleitungshandbuch zu Digital Set Top-Box. Wenn
Sie das Bild nicht anzeigen können, weil Ihre Digital Set Top-Box über keine Ausgangseinstellung für die DIGITAL
OUT-Buchse verfügt, verwenden Sie die Komponente Input (bzw. S-Video Input oder Video Input). In diesem Fall
wird das Bild als analoges Signal angezeigt.
∗1. Auf HDMI-kompatiblen Geräten befi ndet sich das HDMI-Logo.
∗2. HDMI-DVI-Adapterkabel: Wenden Sie sich bei Fragen zur Verfügbarkeit an Ihren Fachhändler.
SET TOP-BOX
DVD-SPIELER
