43
Störungssuche
VORSICHT:
Störung Prüfungen
Gewisse Bildschirmteile
leuchten nicht.
Das Plasmadisplay-Fernseher ist mit hoher Präzision hergestellt. Es kann jedoch
vorkommen, dass fehlende Bildpunkte oder helle Bildpunkte auftreten. Das ist nicht auf
eine Störung zurückzuführen.
Auftretende Nachbilder
ABCDEF ABCDEF
Standbilder sollte nicht über längere Zeit wiedergegeben werden, da dies zum Verbleib
von permanenten Nachbildern auf dem Plasmadisplay-Fernseher führen kann.
Beispiele von Standbildern schließen Firmenzeichen, Videospiele, Computerbilder,
Teletext und im Seitenverhältnis 4:3 wiedergegebene Bilder ein.
Wenn kein Signal anliegt und kein Bedienungsvorgang durchgeführt wird, erscheint der
Panasonic Bildschirmschoner automatisch nach einigen Minuten, um ein Einbrennen
des Bildes zu verhindern.
Hinweis:
Das von einem langfristigen Standbild erzeugte permanente Nachbild auf dem Plasmadisplay-
Fernseher ist kein Betriebsfehler und als solcher nicht durch die Garantie gedeckt. Dieses
Gerät ist nicht für die längerfristige Wiedergabe von Standbildern vorgesehen.
Abschalt-Funktion
Wenn das Gerät nach Beendigung der Übertragung eines Senders nicht ausgeschaltet wird, wird es automatisch nach
30 Minuten auf Standby eingestellt. Diese Funktion ist deaktiviert, wenn das Gerät auf den AV-Modus eingestellt ist.
Hinweise:
• Die äußere Fläche kann im Betrieb heiß werden. Dies ist ein Normalzustand.
• Siehe auch den Aufkleber auf der Rückseite dieses Gerätes für Nennwerte und weitere Informationen.

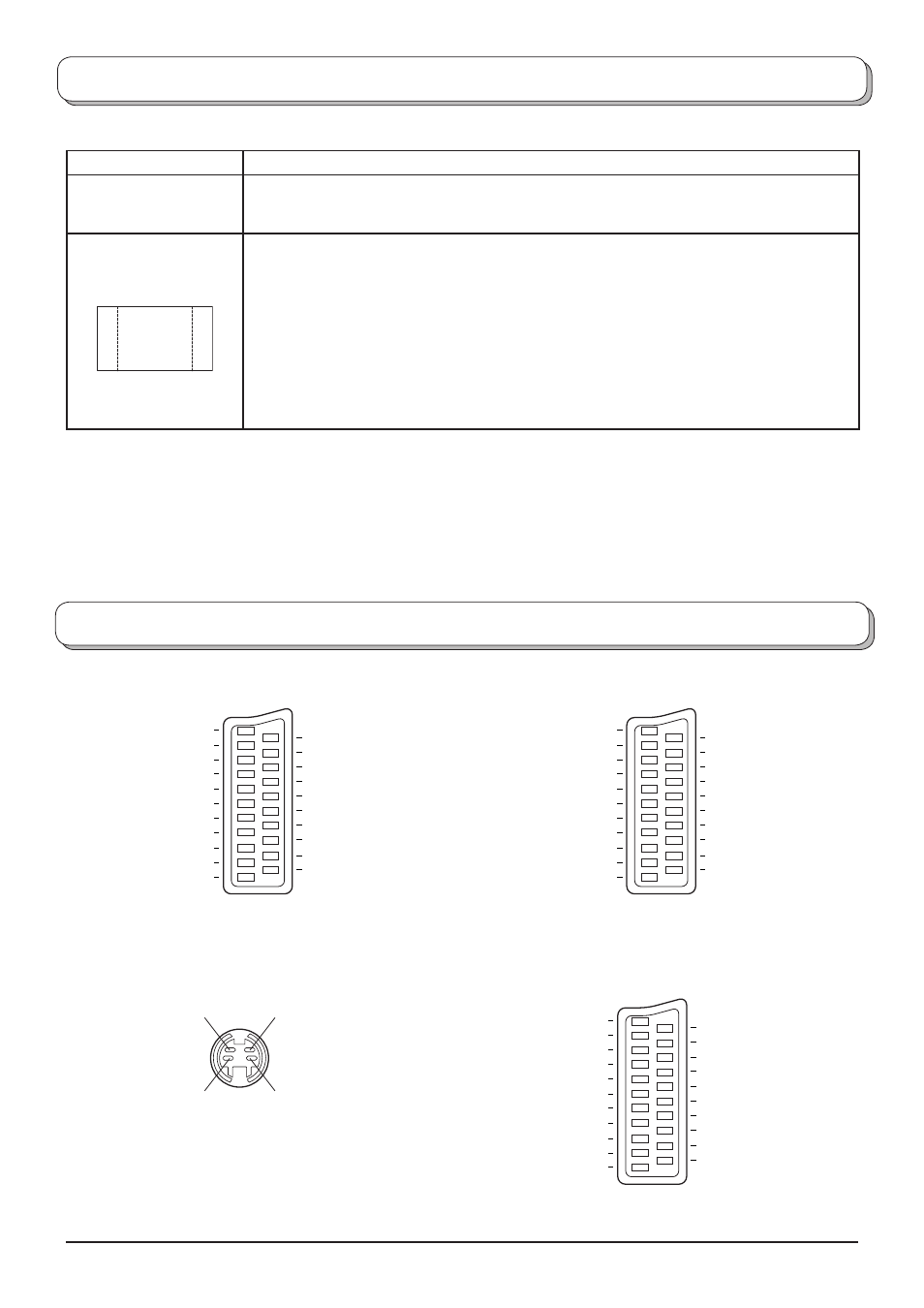

Hinweise zur Scart- und S-Video-Buchse
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
Rot Eingang
Rot Masse
Grün Eingang
Grüne Masse
Blau Eingang
Blau Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
- -
- -
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AV1-SCART-Anschluss (RGB, VIDEO)
Eingänge für AV1 schließen RGB
(Rot / Grün / Blau) ein.
AV2-SCART-Anschluss (VIDEO, S-VIDEO, Q-Link)
AV2: Pin 15 und 20 sind abhängig von der
AV2 S-VHS / VIDEO-Umschaltung.
Chrominanzträger
Eingang
Luminanzträger
Eingang
Chrominanzträger
Masse
Luminanzträger
Masse
4-pol. AV3-S-VIDEO-Anschluss
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
S.C.-Eingang
Eingang
- -
Eingang
- -
Eingang
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
Eingang
- -
Eingang
- -
Q-Link-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
AV4 SCART-Anschluss (RGB, VIDEO, S-VIDEO, Q-Link)
AV4: Pin 15 und 20 sind abhängig von der
AV4 S-VHS / VIDEO-Umschaltung.
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
Rot Eingang, S.C.-Eingang
Rot Masse
Grün Eingang
Grüne Masse
Blau Eingang
Blau Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
Eingang
Status RGB
Eingang
- -
Q-Link-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
