Anschluß eines Monitors
●
Anschluß der Kameras
1. Den Video-Ausgang der Kamera mit einem 75-Ohm-
Koaxialkabel an den Video-Eingang A oder B des
Monitors anschließen.
Hinweis:
Vor den Anschlußarbeiten müssen Monitor und
Kamera ausgeschaltet werden.
●
Anschluß eines Videorecorders
Zum überwachen des Wiedergabebildes
•
Den Video-Eingang A oder B des Monitors mit einem
75-Ohm-Koaxialkabel an den Video-Ausgang des
Videorecorders anschließen.
• Zum überwachen des Tons
Den Audio-Ausgang des Videorecorders an den Audio-
Eingang des Monitors anschließen.
●
Anschluß mehrerer Monitoren
• Zum Aufnehmen auf dem Videorecorder
Den Video-Ausgang A oder B der Kamera mit einem
75-Ohm-Koaxialkabel an den Video-Eingang des
Videorecorders anschließen.
1. Den Video-Ausgang der Kamera oder des Video-
recorders mit einem 75-Ohm-Koaxialkabel an den
Video-Eingang von Monitor 1 anschließen.
2. Den Video-Ausgang von Monitor 1 mit einem 75-Ohm-
Koaxialkabel an den Video-Eingang von Monitor 2
anschließen.
Hinweise:
• Bei falscher Ausführung der Anschlüsse funktioniert
der automatische Abschluß nicht.
• In der hier gezeigten Konfiguration können bis zu 10
Monitoren angeschlossen werden, ohne daß Signal-
verlust eintritt. Die Gesamtkabellänge darf 150 m nicht
überschreiten.

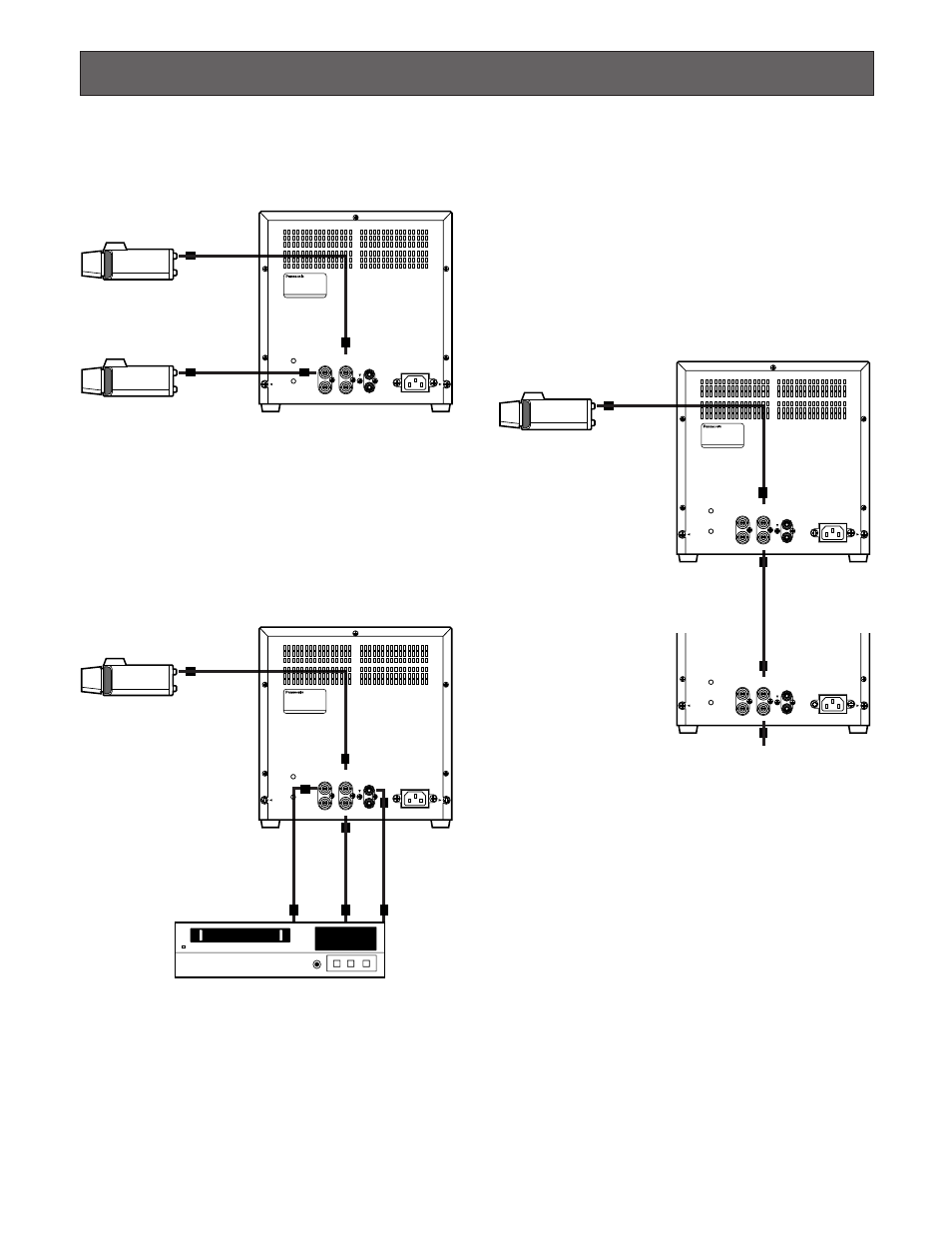

SYSTEMANSCHLÜSSE
