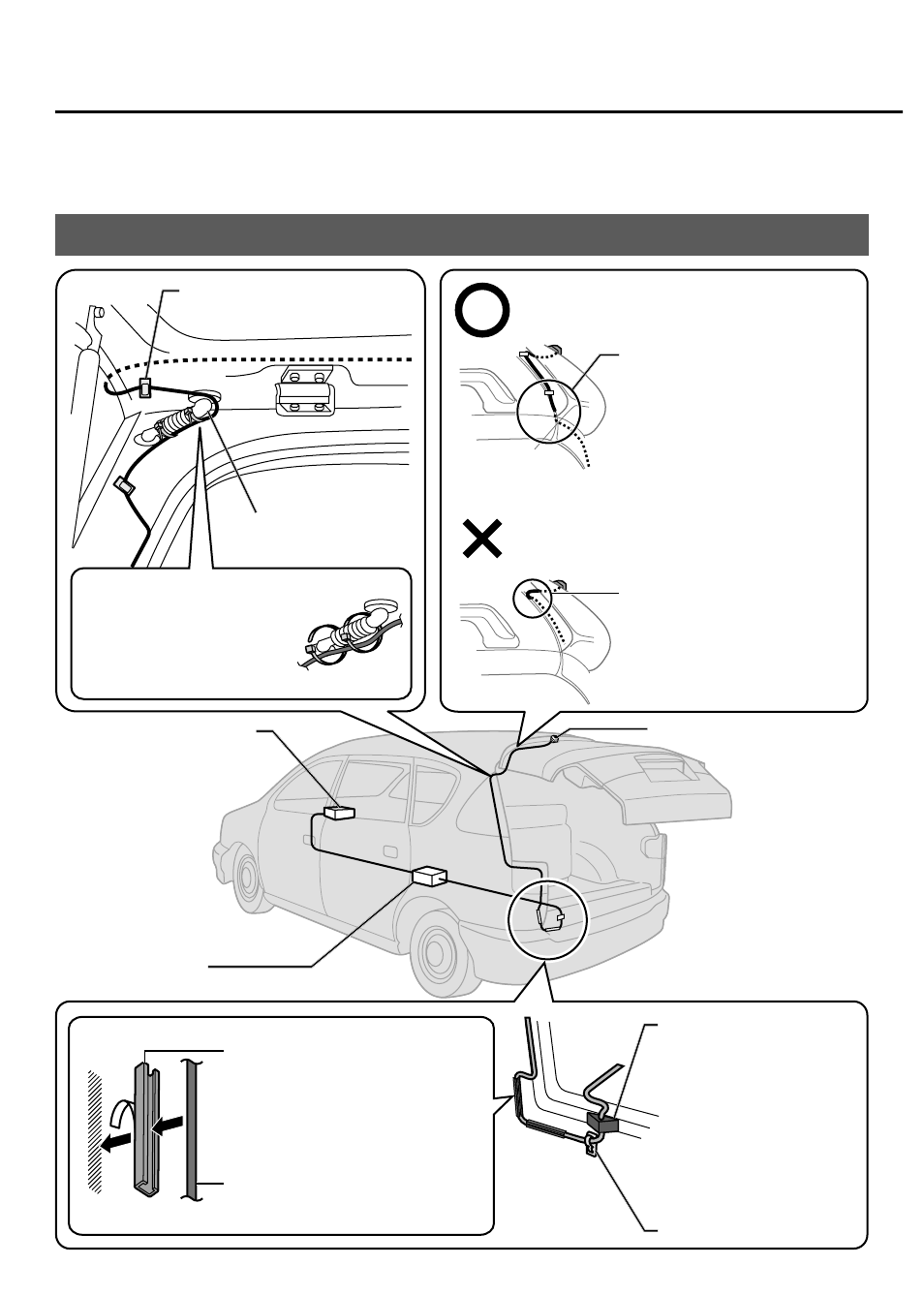

Kabelverlegung (beispiel), Steilheck oder kombi – Panasonic CYRC50KN Benutzerhandbuch
Seite 12
O
Verlegen Sie das Kamerakabel so, dass kein Regenwasser usw. eindringen kann.
O
Verlegen Sie das Kabel so locker, dass beim Öffnen und Schließen der Tür kein Zug auf dem
Kabel entsteht.
Rückfahrkamera
Steuerungseinheit der
Rückfahrkamera
Kabelklemme
Kabelbaumabdeckung
Montageband
Befestigen Sie
das Band an der
Kabelbaumabdeckung.
Fahrzeugmonitor usw.
Kabelschiene
(lösen Sie die Schutzfolie)
Schneiden Sie sie auf die
richtige Größe.
Kabel der Rückfahrkamera
Dichtgummi gegen
Feuchtigkeit
(An Rückfahrkamera
angebracht.)
Drücken Sie diesen gegen
die Gummidichtung, und
führen Sie das Kabel in
den Innenraum.
Kabelklemme
Steilheck oder Kombi
Verlegen Sie das Kabel über der
Heckklappe (außen).
Verlegen Sie das Kabel nicht unter
der Heckklappe (innen).
Verwenden Sie zur Befestigung
an den wichtigsten Stellen
Kabelklemmen, und führen Sie
dann das Kabel an eine Stelle,
wo der Abstand zur Türkante
größer ist.
Wenn das Kabel durch
die Kante der Heckklappe
eingeklemmt wird, wird es
beschädigt.
Kabelverlegung (Beispiel)
