- 71 -
Vorsicht:
Die Installation darf nur von qualifiziertem
Kunden-dienstpersonal oder Installationsfach-
leuch-ten vorgenommen werden.
Einstellen der Kameraschalter
(nur Modell WV-CSR650)
• Die DIP-Schalter im Inneren der Kamera wie
untenstehend einstellen, wenn die Kom-
muni-kationsparameter auf die Vernetzung
mehrerer Kameraeinheiten zu ermöglichen.

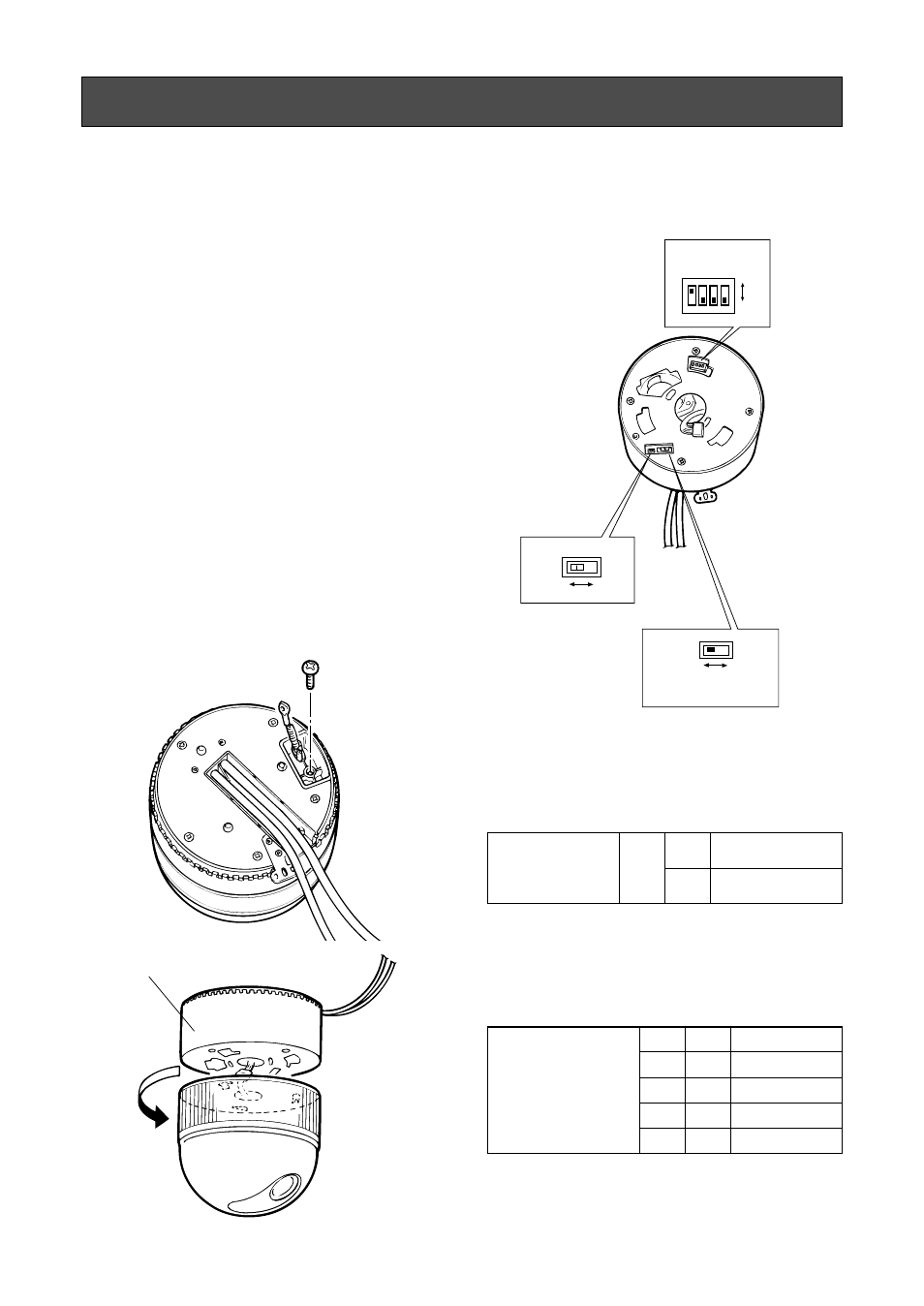

1. Zerlegen der Kamera
Sicherstellen, daß der Strom ausgeschaltet
ist.
Die Schraube aus dem für die Fangkette
bestimmten Loch entfernen. Das Spritzguß-
gehäuse mit der Kamera wie unten gezeigt
nach links abdrehen.
Hinweis: Verändern der DIP-Schalterstel-
lungen bei eingeschalteter Kamera
kann zu Funktionsstörungen führen.
Deshalb vor der Einstellung unbedingt
sicher-stellen, daß der Strom ausge-
schaltet ist.
Schalter A: Vollduplex (4 Leiter)/Halbduplex
(2 Leiter)
Schalter B: Abschluß EIN/AUS
Schalter C: DIP-Schalter (wirksam ab der
nächsten Einschaltung)
Hinweise:
• Vor Einstellung auf OFF, zunächst alle Para-
meter durch Einstellung auf ON rücksetzen.
• Die Werksvorgabe ist OFF.
Spritzgußgehäuse
2. Einstellen der DIP-Schalter
Die DIP-Schalter wie unten gezeigt einstel-
len.
DIP
φ
ON
OFF
DIP 1 DIP 2 DIP 3
Termination
ON
Half
(2 lines) Full
(4 lines)
OFF
DIP-Schalter
Schalter B
Schalter A
Die werksseitige Voreinstellung für DIP-Schalter
1 und 2 ist OFF.
INSTALLATION
Rücksetzen der
Software-
Kommunikations
-parameter
DIP 3
OFF
ON
Normalstellung
Ausgangsstellung
Anzahl der
Kameraeinheiten
DIP 1 DIP 2
OFF OFF 01 - 32
OFF ON 33 - 64
ON OFF 65 - 96
ON ON Gesperrt
