- 73 -

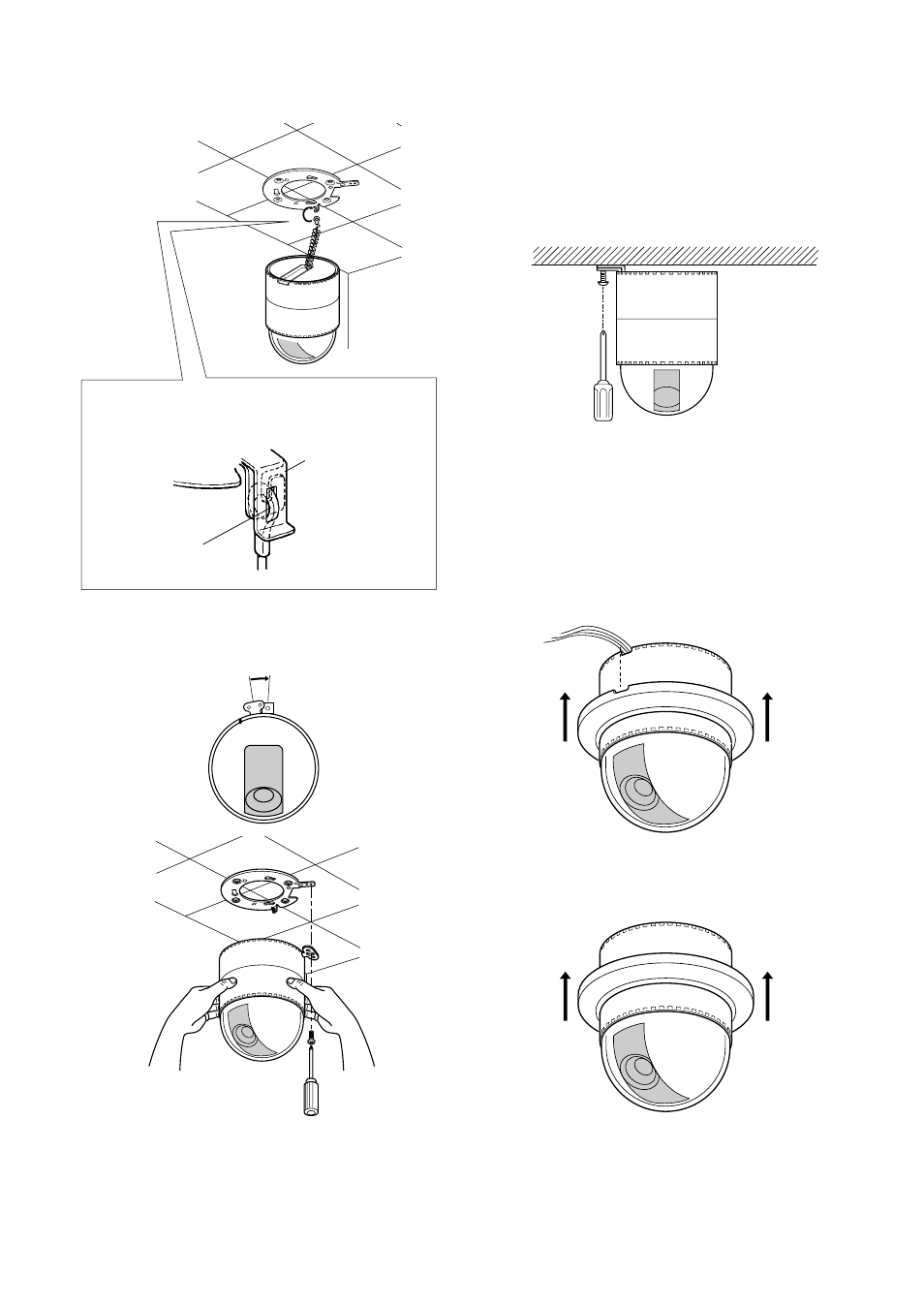

5. Die Kamera an die Einbauplatte drücken
und im Uhrzeigersinn drehen.
2. Nach den hier gegebenen Anweisun-
gen vorgehen, um eine sichere Instal-
lation zu gewährleisten.
3. Um die Kamera von der Einbauplatte zu
trennen, die Kamera-Befestigungssch-
raube (M3) mit einem Schraubenzieher
lockern und hochdrücken.
7. Die Zierabdeckung an der Kamera-Einbau-
platte befestigen.
a. Seitlicher Kabelaustritt
Die Kabel durch den
im
Spritzguß-
gehäuse und in der Zierabdeckung ange-
brachten Aus-schnitt herausführen (siehe
“INSTALLATIOAN”, Abschnitt a).
b. Oabenliegender Kabelaustritt
Die Zierabdeckung gegen die Kamera-
Einbauplatte drücken.
4. Den Fangdraht in die Kamera-Einbauplatte
einhängen.
15
°
Den Ring am Fangdraht wie unten abgebildet in
den dafür vorgesehenen Befestigungswinkel
einhängen.
Ring
Befestigungswinkel
6. Mit der beiliegenden Schraube (M3) befesti-
gen.
Hinweise:
1. Die Kamera-Befestigungsschraube mit
einem Schraubenzieher festziehen.
Bei Verwendung der als Sonderzubehör erhält-
lichen Einbauhalterungen WV-Q105, WV-Q106,
WV-Q107 oder WV-Q108 entsprechend der
jeweils beiliegenden Gebrauchsanleitung vorge-
hen.
