29
Audio-Einstellung <Netzwerk>
Filtereinstellung <FTR> (Geöffneter Zustand)
Die folgenden Einstellungen können während Filterjustierungen vorgenommen werden.
Nehmen Sie die entsprechenden Einstellungen für das Wiedergabe-Frequenzband und die
Eigenschaften der angeschlossenen Lautsprechereinheit vor.
Filterfrequenzeinstellung: Jeweils 1/3 Oktave
Pegeleinstellung: 0,5 dB/1 Schritt
Die Grenzfrequenzen des Hochpassfilters (H.P.F.) und des Tiefpassfilters (L.P.F.) für
jedes Band (Subwoofer, Tiefen, Mitten, Höhen) sowie der Wiedergabepegel für jedes
Band werden eingerichtet.
Bereich H.P.F. L.P.F. Pegeleinstellbereich
Grenzfrequenz Grenzfrequenz
Subwoofer-Bereich 20 Hz — 100 Hz 25 Hz — 250 Hz –24 — +10 dB
Tiefenbereich 25 Hz — 250 Hz 250 Hz — 10 kHz –24 — 0 dB
Mittenbereich 200 Hz — 10 kHz 2 kHz — 20 kHz –24 — 0 dB
Höhenbereich 1,6 kHz — 20 kHz 8 kHz — 20 kHz –24 — 0 dB
Flankeneinstellung: PASS, –6 dB/Okt. — –36 dB/Okt. (Jeweils –6 dB/Okt., insgesamt 6 Stufen)
Die Flanke (Steilheit der Dämpfung der Filter-Kennlinie) von H.P.F. und L.P.F. wird
eingerichtet.
Hinweis:
• Wenn die Flanke als PASS eingestellt ist, werden die Audiosignale um die Filterschaltung geleitet
und umgehen damit die Wirkung dieser Schaltung.
• Um die Lautsprechereinheit zu schützen, hat H.P.F. keine PASS-Einstellung für Höhenbereiche.
• Um die Lautsprechereinheit zu schützen, ist bei H.P.F. kein PASS für die Mitten eingerichtet, Sie
können jedoch auf PASS umstellen, indem Sie die Einstellungen ändern (siehe Seite 32, Schritt 8).

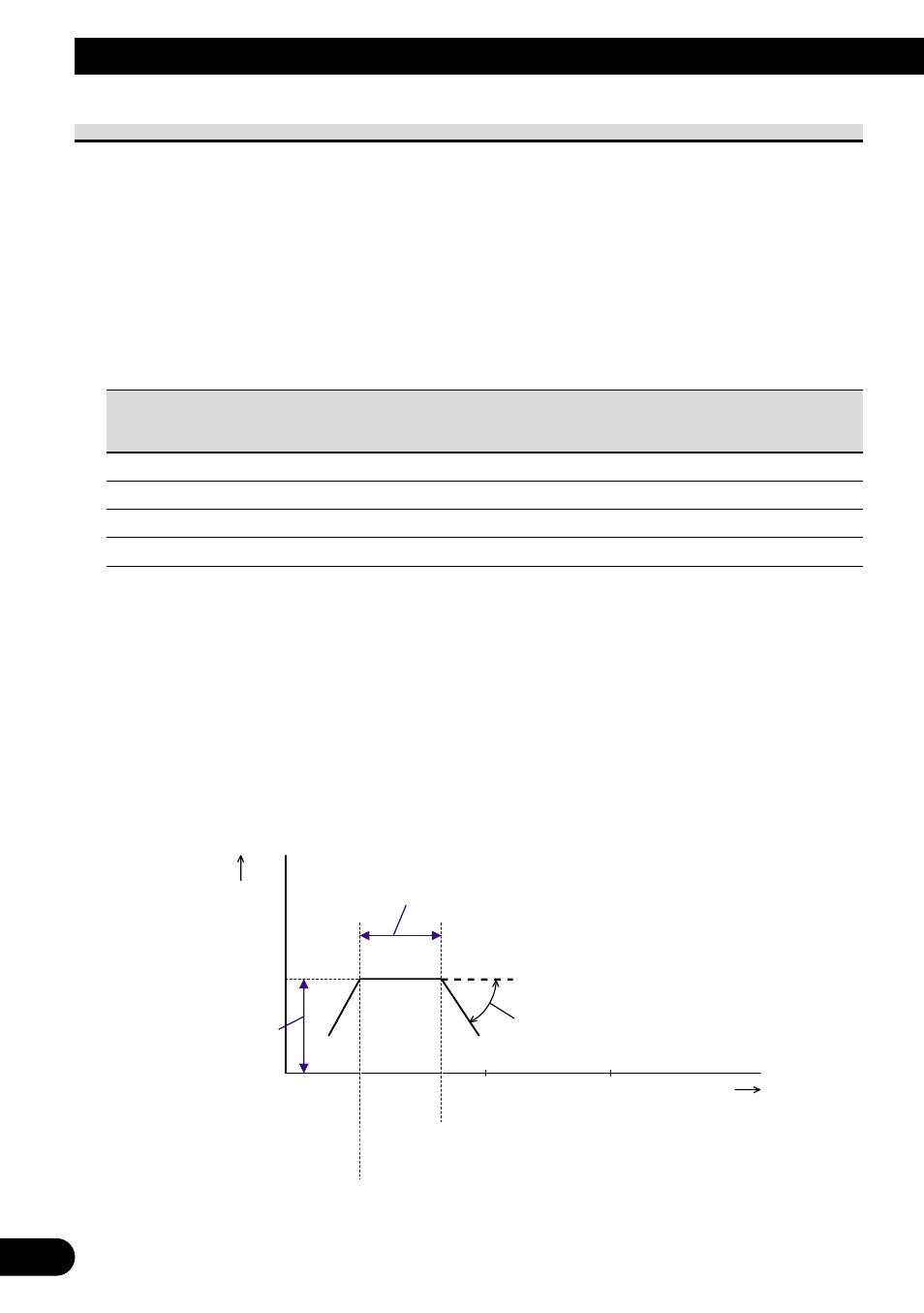

20 100 1K
0
10K
Frequenz (Hz)
L.P.F.-Grenzfrequenz
H.P.F.-Grenzfrequenz
Pegeleinstellung
Wiedergabe-Frequenzband: Die Signale für Frequenzen
während
+= werden wiedergegeben.
Flankeneinstellung
Pegel (dB)
