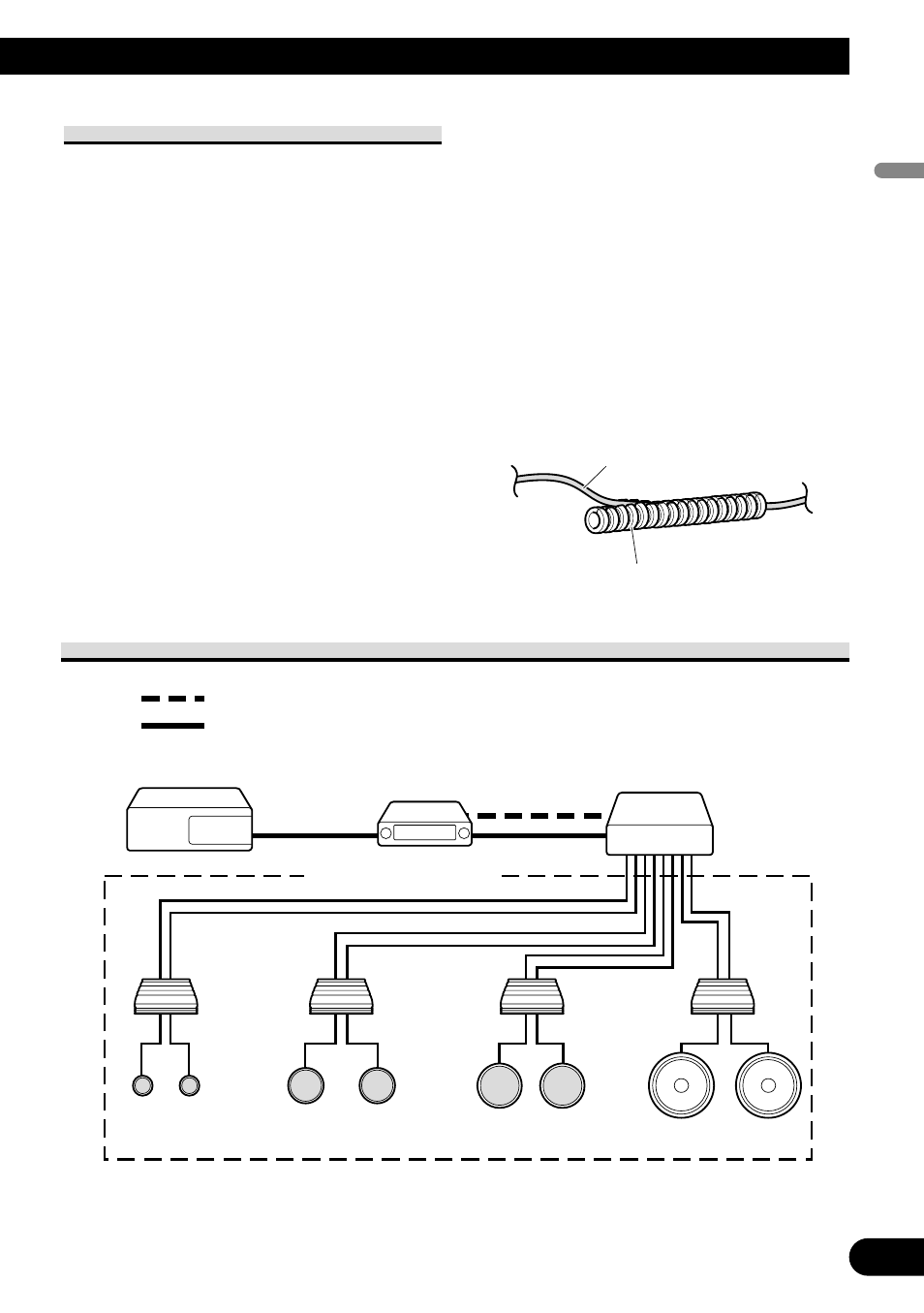

Installationsbeispiel
DEQ-P90
DEX-P90RS
(im Handel erhältlich)
Vorderer Tieftöner Subwoofer
Multi-CD-Player
(im Handel erhältlich)
Vorderer Mitteltöner Vorderer Hochtöner
Lichtleiterkabel
IP-BUS-Kabel
RCA-Eingangsverstärker
48
Anschließen der Geräte
Verlegen des Lichtleiterkabels
Hinweis:
• Biegen Sie das Lichtleiterkabel nicht scharf ab.
Wenn sich ein scharfes Abbiegen nicht vermeiden
lässt, so darf der Biegeradius dennoch nicht
kleiner als 25 mm sein, da das Kabel Signale sonst
nicht richtig übertragen und das Gerät auch nicht
korrekt funktionieren kann.
• Bei der Verlegung des Lichtleiterkabels ist darauf
zu achten, dass es nicht unter schweren
Gegenständen zu liegen kommt, dass es nicht
betreten werden und es sich nicht irgendwo
verfangen kann, z.B. an einer Tür.
• Machen Sie mit dem überschüssigen
Lichtleiterkabel eine Schlaufe mit einem
Durchmesser von mindestens 200 mm, sodass das
Kabel nicht unter Zugbelastung kommen kann.
• Verwenden Sie zum Anschließen des
Lichtleiterkabels an das Gerät die mitgelieferte
Kabelklemme, um ein scharfes Abbiegen des
Kabels zu vermeiden.
• Verlegen Sie das Lichtleiterkabel unbedingt so,
dass es sich nicht an beweglichen Teilen
verfangen kann, wie z.B. dem Schalthebel, der
Feststellbremse oder der Sitzschiene. Halten Sie
das Kabel von warmen Stellen, wie z.B. von
Warmluftdüsen, fern.
7 Gebrauch des Wellrohrs
Um eine Belastung des Lichtleiterkabels zu
vermeiden, sollten Sie das Wellrohr
verwenden, nachdem Sie dieses auf die
richtige Länge zugeschnitten haben.
• Führen Sie das Lichtleiterkabel in
das Wellrohr ein.
Wellrohr
Lichtleiterkabel
