51
Anschließen der Geräte

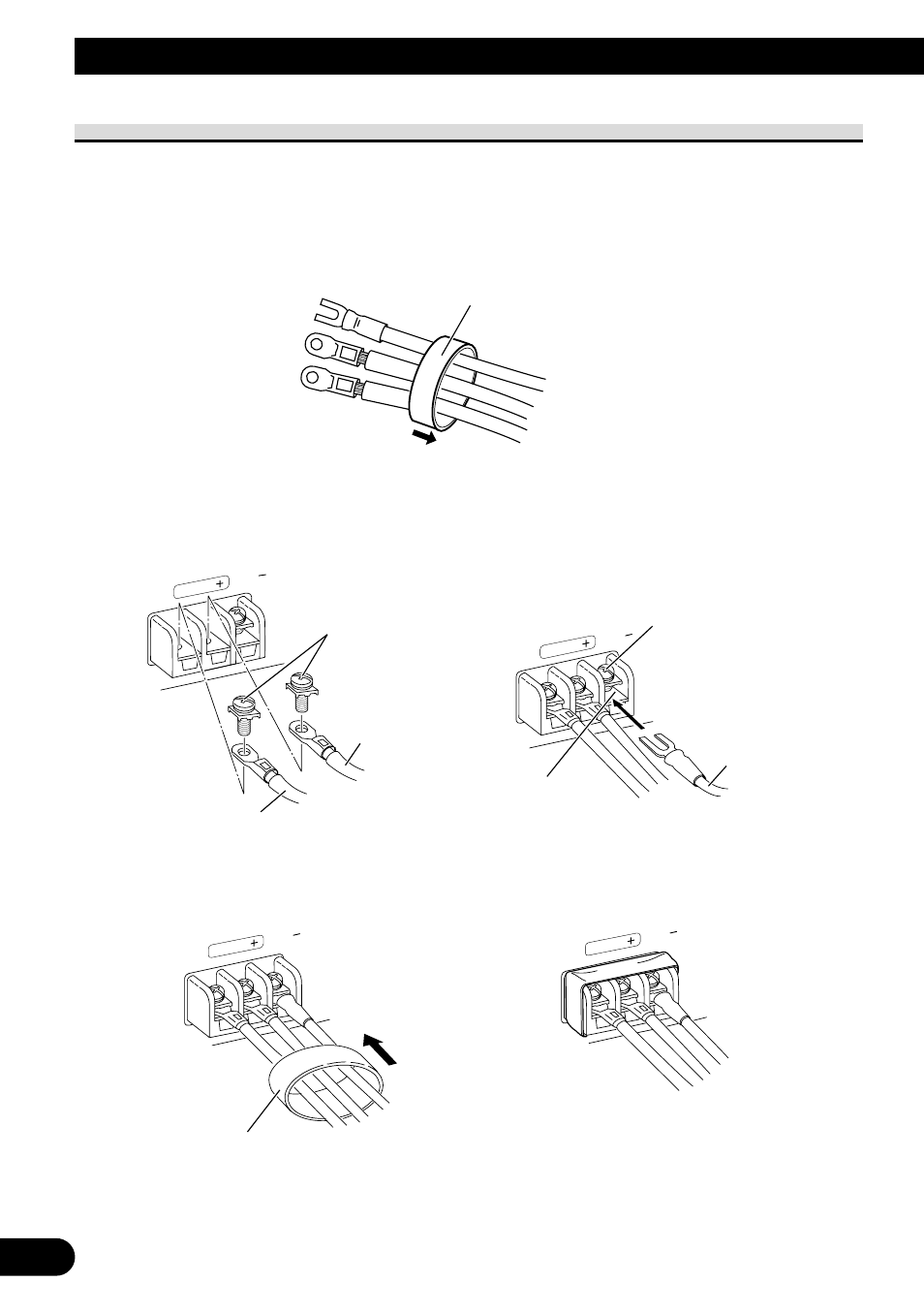

Stromversorgungsanschluss
1. Geben Sie die Kurzschluss-Schutzabdeckung um das blau/weiße, gelbe und
schwarze Kabel.
Bringen Sie unbedingt diese Abdeckung an, um Kurzschlüsse zu vermeiden.
2. Anschließen der Kabel.
Sichern Sie die Kabel einwandfrei mit den Klemmenschrauben.
3. Decken Sie den Anschlussblock mit der Kurzschluss-Schutzabdeckung ab.
REMOTE
BACK
UP
GND
REMOTE
BACK UP
GND
Kurzschluss-Schutzabdeckung
REMOTE
BACK UP
GND
Klemmenschraube
Schwarzes Kabel
(Masse)
Masseklemme
REMOTE
BACK UP
GND
Klemmenschraube
Gelbes Kabel
Blau/Weißes Kabel
Kurzschluss-Schutzabdeckung
