14 PR 734 Litronic PR 744 Litronic

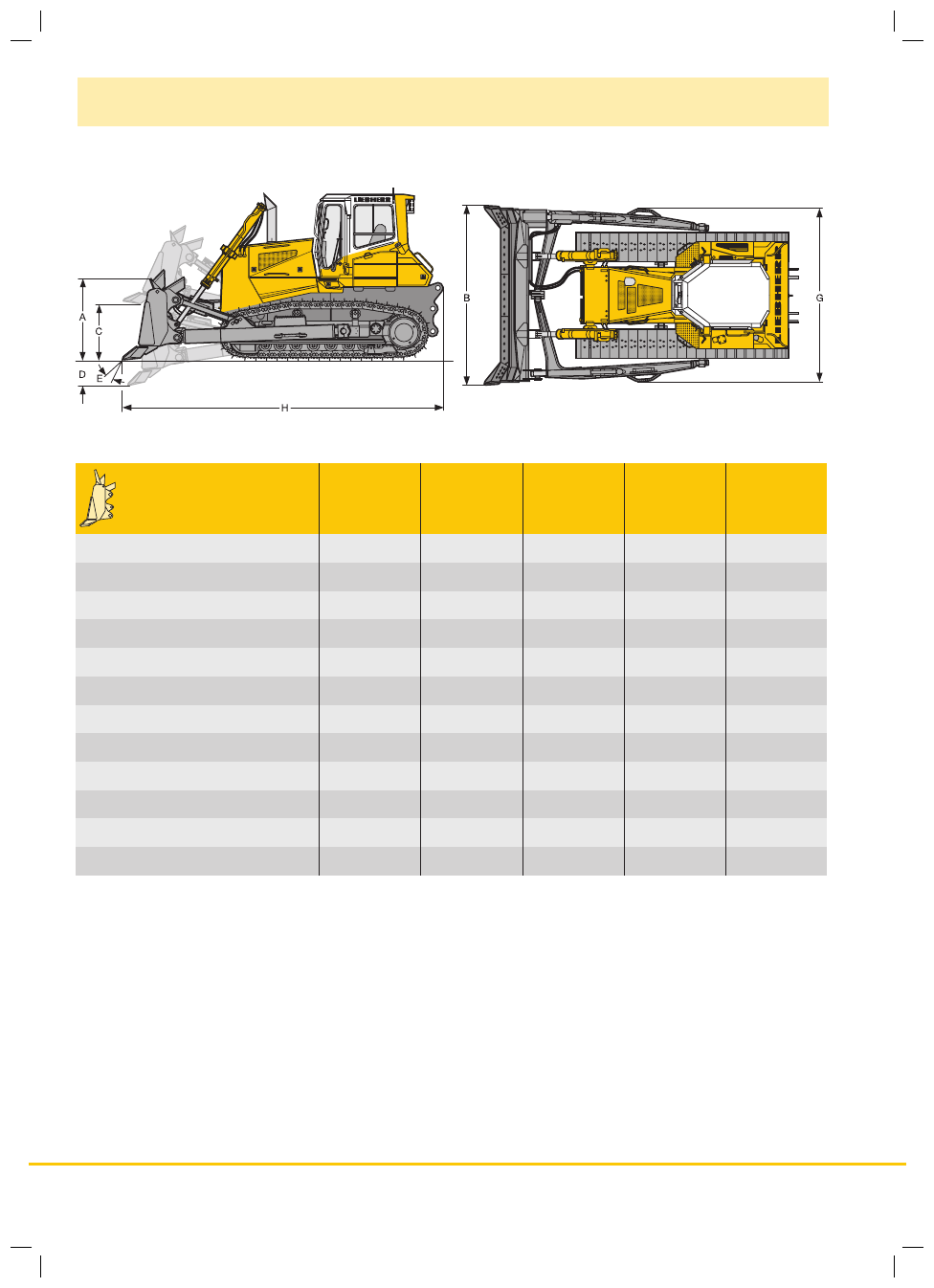

Frontausrüstung
Semi-U-Schild und
PR 734 L PR 734 XL PR 734 LGP PR 744 L PR 744 LGP
Brustschild
Semi-U-Schild Semi-U-Schild Brustschild Semi-U-Schild Brustschild 3
Schildkapazität nach ISO 9246 m 3 5,56 5,56 4,10 7,20 6,00
A Schildhöhe mm 1.400 1.400 1.150 1.545 1.320
B Schildbreite mm 3.372 3.372 3.995 3.690 4.520
Breite über Schnellwechsler 1 mm 2.994 2.994 3.494 – –
C Hubhöhe mm 1.170 1.206 1.215 1.222 1.179
D Schürftiefe mm 536 554 559 511 616
E Schnittwinkelverstellung 10° 10° 10° 10° 10°
Tiltweg max. mm 780 780 714 930 933
G Breite über Schubrahmen mm 3.000 3.000 3.750 3.556 4.034
H Gesamtlänge, gerade mm 5.678 5.948 5.693 6.050 5.935
Einsatzgewicht 2 kg 20.388 20.936 22.122 24.605 27.250
Bodendruck 2 kg/cm 2 0,71 0,64 0,42 0,81 0,50
1 Schnellwechsler optional für PR 734, für LGP-Version maximale Bodenplattenbreite 812 mm. Bei Verwendung eines Schnellwechslers wird die
Montage eines heckseitigen Gegengewichts empfohlen.
2 Inkl. Schmier- und Betriebsstoffe, 20% Treibstoff, ROPS/FOPS-Kabine, Fahrer, Bodenplatten 508 mm/20” (L, XL) und 812 mm/32” (LGP),
Semi-U- bzw. Brustschild.
3 Es wird die Anbringung eines heckseitigen Gegengewichts empfohlen (2.200 kg).
