Clay Paky V.I.P. 150 PFC (HQI-T 150) Benutzerhandbuch
Seite 4
16
TECHNISCHE DATEN
6
Vorhandene Netzversorgung
• 220 - 240V 50Hz
• 200V 50Hz - 230V 60Hz
• 200 - 220V 60Hz
• 260V 50Hz
• 120V 60Hz
• 100V 50Hz
• 100V 60Hz
Der Projektor ist für den Betrieb bei der
auf dem Typenschild an der Geräterück-
seite angegebenen Spannung und
Frequenz ausgelegt.
Leistungsaufnahme
• 200VA bei 230V 50Hz (Standard-
Blindstromkompensation 20µF)
Lampe
Jodid-Metalldampflampen, Versorgung mit
speziellem eingebautem Vorschaltgerät.
• Typ HQI-T 150/NDL PRO
- Sockel G12
- Farbtemperatur 4.200 K
- Wirkungsgrad 13.000 lm
- Durchschnittliche Lebensdauer 9.000 h
- Beliebige Einbauposition
(empfohlen p45)
Optikgruppe
• Basis aus Druckgussaluminium.
• Doppellinsen-Kondensor.
• Kugelreflektor mit hoher
Lichtausbeute.
Objektive
• Standard: 1:2,4/100 mm (30,9°)
• Optional: 1:2,8/45 mm
Mehrlinsenobjektiv (64,2°)
• Optional: 1:2,8/60 mm
Mehrlinsenobjektiv (45,8°)
• Optional: 1:2,8/85 mm
Mehrlinsenobjektiv (34,4°)
• Optional: 1:2,8/120 mm
Mehrlinsenobjektiv (24,1°)
• Optional: 1:3,5/150 mm
Mehrlinsenobjektiv (19,5°)
• Optional: 1:4/165 mm (17,2°)
• Optional: 1:4,4/200 mm (14,3°)
• Optional: 1:3,5/70÷120 mm
Zoom (39,5°÷22,9°)
Sicherheitsvorrichtungen
• Automatische Abschaltung der
Stromzufuhr bei Überhitzung.
• Kurzschlusssicherungen an den
Modulträgern.
Kühlung
Kühlsystem mit Zwangslüftung durch
Axiallüfter.
Gehäuse
• Stranggepresstes
Druckgussaluminium.
• Epoxydpulverbeschichtung.
Träger
• Stahlbügel mit Epoxydpulverbeschich-
tung.
• Drei Installationspositionen im Abstand
von 25 mm.
• Auf 120° verstellbarer Bügel.
Einbauposition
Beliebige Einbauposition, Empfehlung:
siehe Lampe.

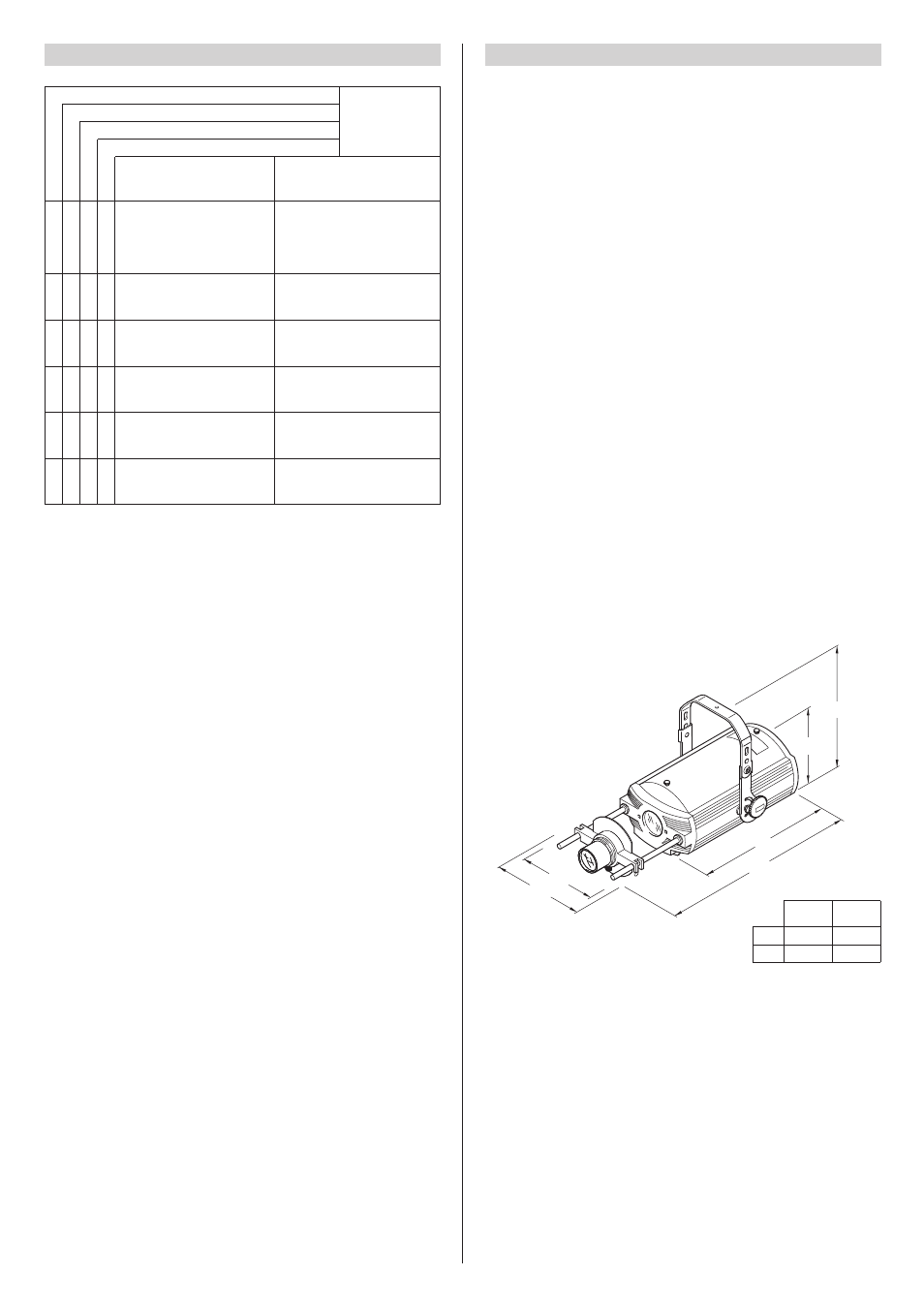

Maße und Gewichte
Versionen 200-240V: 5,8 kg.
Versionen 100-120V: 9,1 kg.
205
130
225-275
170
A
At
At
A
482 mm
308 mm
200-240V
539 mm
365 mm
100-120V
URSACHEN UND ABHILFE BEI BETRIEBSSTÖRUNGEN
5
Keine Stromversorgung.
Prüfen, ob an der Steckdose
Spannung vorhanden ist und/oder
Leitfähigkeit der Schmelzsiche-
rungen kontrollieren.
DER PROJEKTOR SCHALTET SICH NICHT EIN
KEIN MOTORISIERTES EFFEKTMODUL FUNKTIONIERT
STÖRUNG
FEHLERHAFTE PROJEKTION
VERRINGERTE LEUCHTKRAFT
MÖGLICHE URSACHEN
KONTROLLEN UND ABHILFE
•
•
•
•
•
•
•
•
Lampe oder defekt oder
Lebensdauer überschritten.
Lampe ersetzen.
(Siehe Anleitungen).
Keine Spannung an den
Führungsstäben.
Einen autorisierten Techniker
anfordern.
Die Motoren der Effektmodule
funktionieren nicht.
Einen autorisierten Techniker
anfordern.
Bruch der Linsen oder
des Reflektors.
Einen autorisierten Techniker
anfordern.
Ablagerungen von Staub
oder Fett.
Reinigen.
(Siehe Anleitungen).
