2 Geräteübersicht
919 IC Autosampler plus
￭￭￭￭￭￭￭￭
9
2.3
Steckerleiste
USB 2
USB 1
Contr.
MSB 1
MSB 2
MSB 3
Made by Metrohm
Herisau Switzerland
P: 115W U: 100 - 240 V f: 50 - 60 Hz
WARNING - Fire Hazard -
For continued protection replace only
with the same type and rating of fuse
Nr
.
1
2
3
4
5

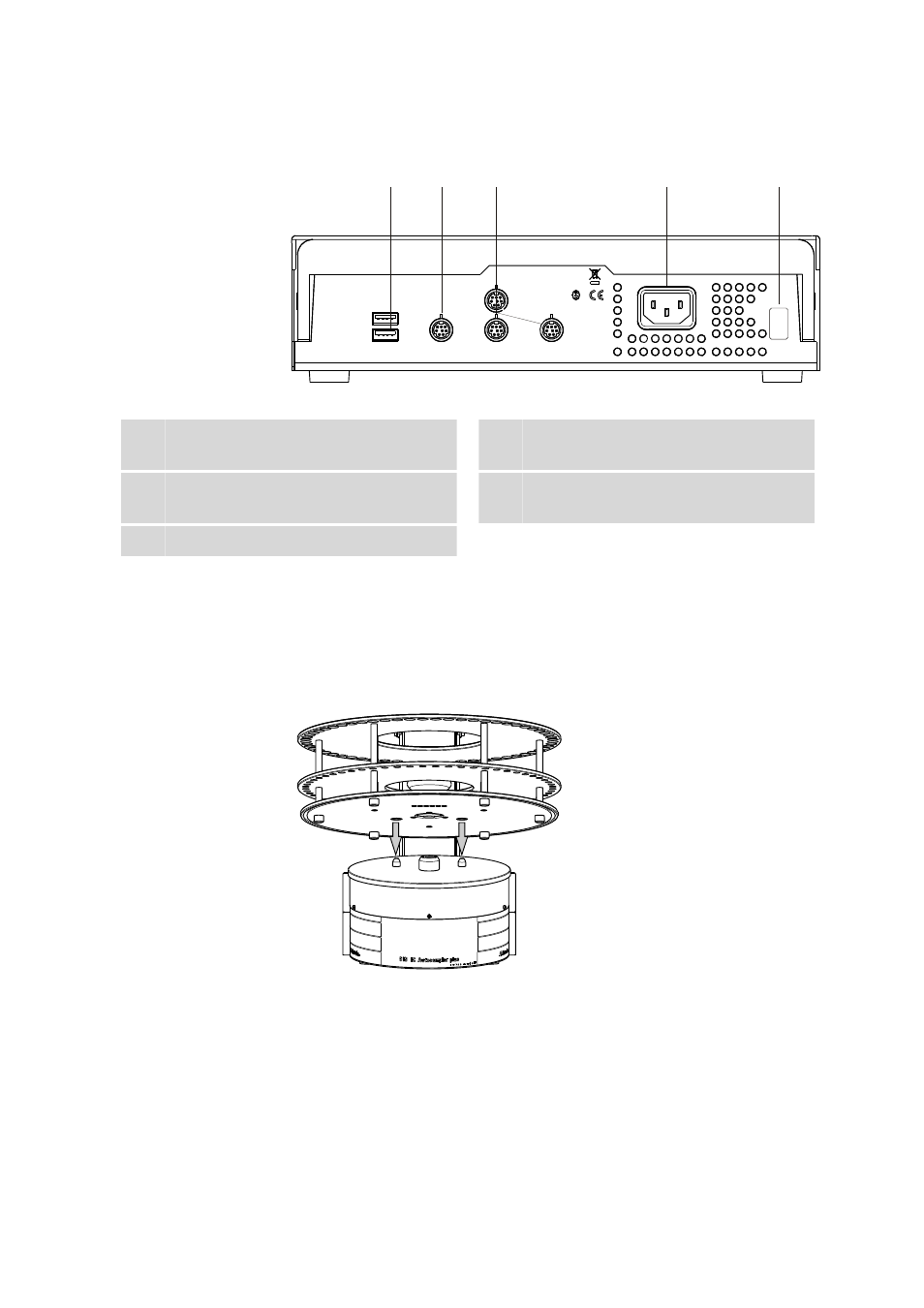

Abbildung 3
Steckerleiste 919 IC Autosampler plus
1
USB-Anschlüsse
2
Controller-Anschluss
Für die Verbindung zum PC.
3
MSB-Anschlüsse
Für Rührer, Dosierer etc.
4
Netzanschluss-Buchse
5
Typenschild
2.4
Probenrack
Rack aufsetzen
Setzen Sie das Probenrack so auf, dass die Führungsnocken des Drehtellers
durch die Führungsöffnungen im Boden des Racks greifen.
Abbildung 4
Probenrack aufsetzen
Das Probenrack weist einen Handgriff mit Feststellschraube auf. Damit
kann das Rack durch Drehen im Uhrzeigersinn auf dem Drehteller fixiert
werden.
