3.19 Peristaltikpumpe
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
58
￭￭￭￭￭￭￭￭
850 Professional IC – Anion – MCS – LP Gradient
6 Regenerierungslösung-Ausgangskapillare anschliessen
￭
Das Ende der mit Waste beschrifteten Ausgangskapillare in einen
genügend grossen Abfallbehälter führen und dort befestigen.
Spül- und Regenerierungslösung werden mit einer Peristaltikpumpe geför-
dert (siehe Kapitel 3.19, Seite 58).
3.19
Peristaltikpumpe
3.19.1
Prinzip der Peristaltikpumpe
Die Peristaltikpumpe wird für das Fördern von Proben- und Hilfslösungen
eingesetzt. Sie kann in beide Richtungen drehen.
Die Peristaltikpumpe fördert Flüssigkeiten nach dem Verdrängungsprinzip.
Der Pumpschlauch wird zwischen den Rollen (31-3) und der Schlauchkas-
sette (31-5) eingeklemmt. Im Betrieb rotiert der Peristaltikpumpen-Antrieb
die Rollennabe (31-2), sodass die Rollen (31-3) die Flüssigkeit im Pump-
schlauch vorantreiben.
6
1
4
3
2
5
7

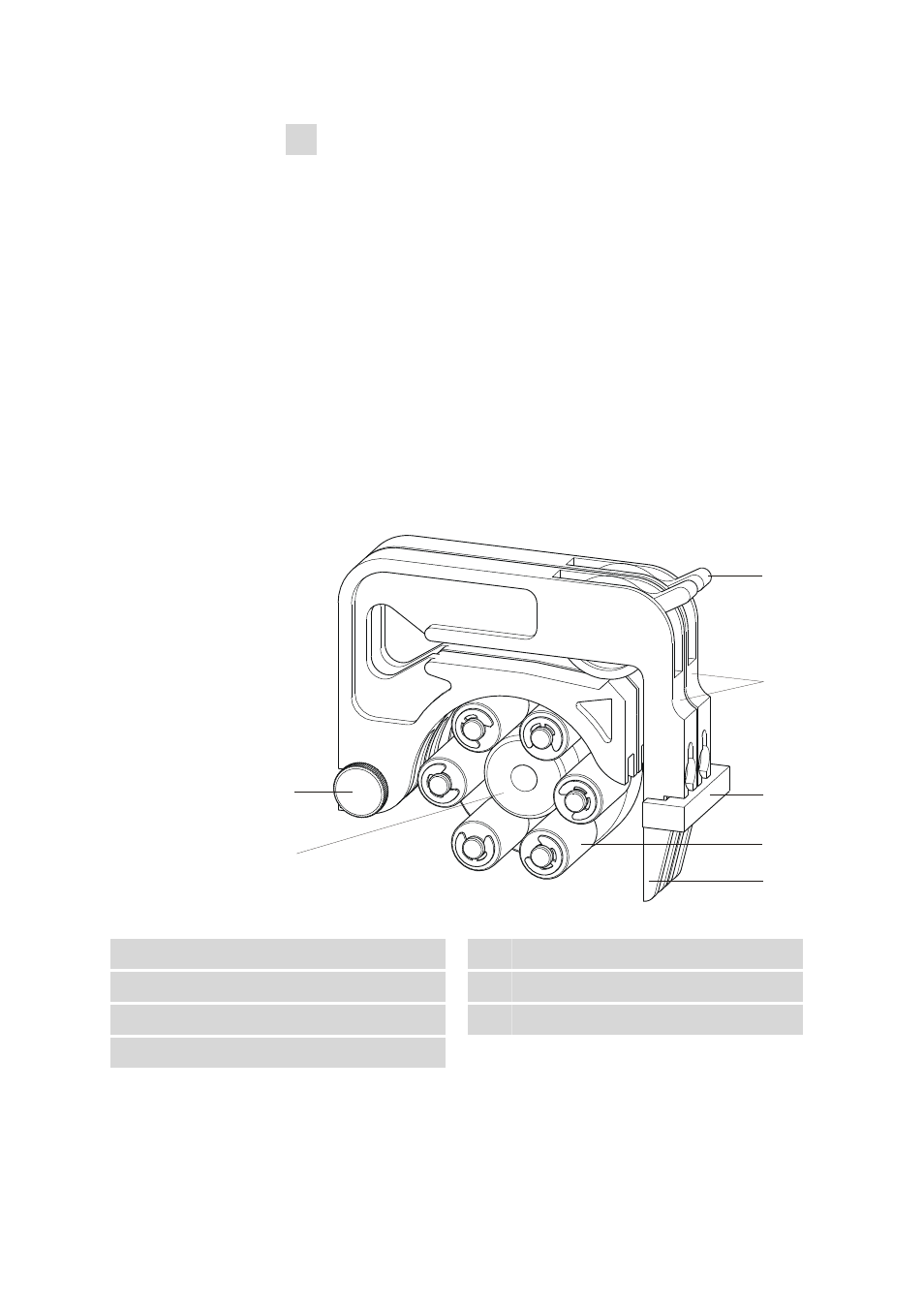

Abbildung 31
Peristaltikpumpe
1
Rändelschraube in Halterungsbolzen
2
Rollennabe
3
Rollen
4
Kassettenhalter
5
Schlauchkassetten 6.2755.000
6
Anpresshebel
7
Schnapphebel
