DVI/HDMI/VGA
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4060
Seite 25

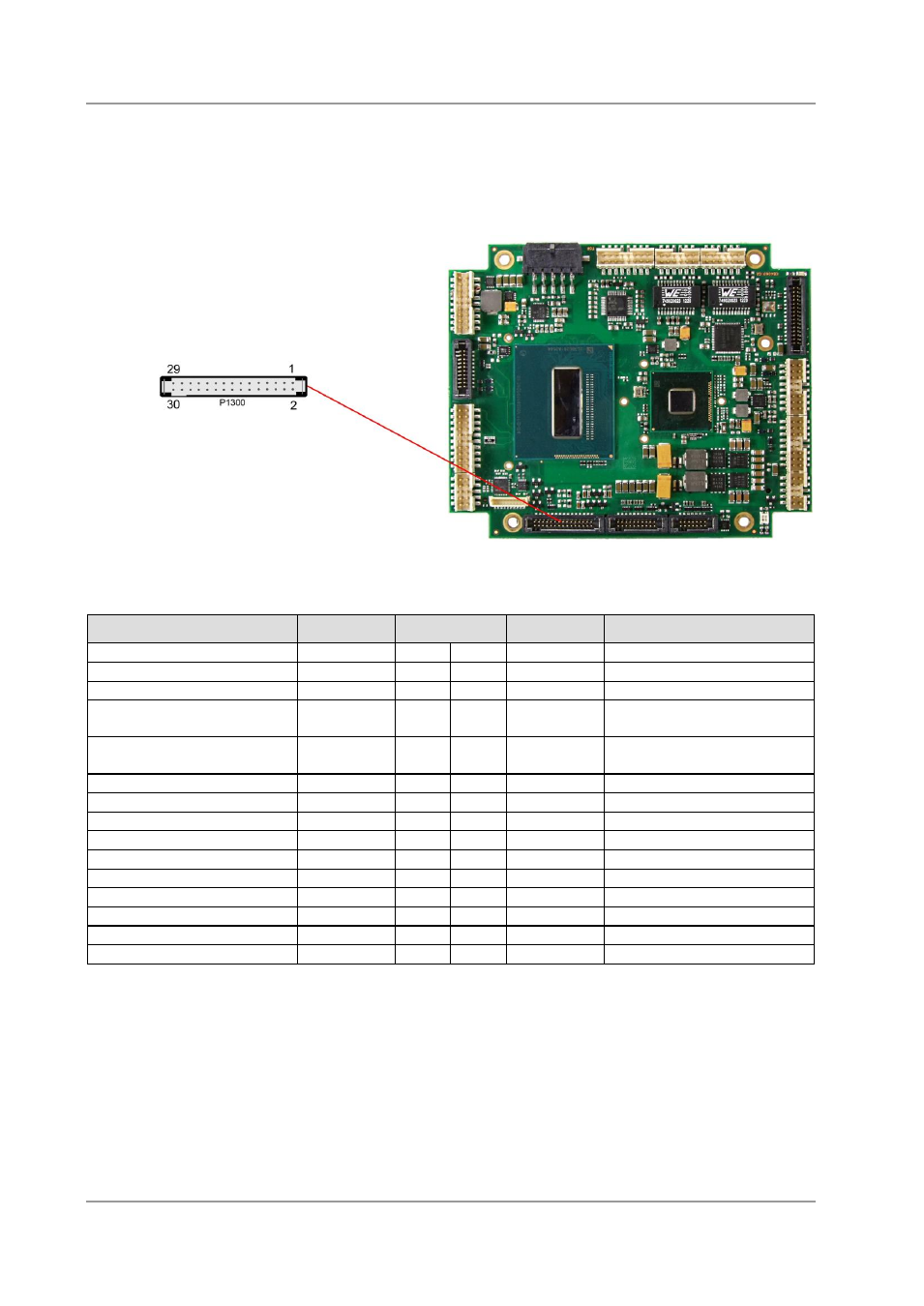

3.7 DVI/HDMI/VGA
Das CB4060 verfügt über einen DVI/HDMI/VGA-Anschluss, der als 2x15poliger Wannenstecker realisiert
ist (TFM-115-02-S-D-WT, passender Gegenstecker z.B. SFM-115-02-S-D-xx).
Pinbelegung 2x15 Wannenstecker DVI/HDMI/VGA:
Beschreibung
Name
Pin
Name
Beschreibung
Rot
Red
1
2
GND
Masse
Grün
Green
3
4
CS-DDCK
DDC Clock
Blau
Blue
5
6
CS-DDDA
DDC Daten
CS-VSYNC (Vertikale
Synchronisierung)
CS-VSYNC 7
8
GND
Masse
CS-HSYNC (Horizontale
Synchronisierung)
CS-HSYNC 9
10
GND
Masse
Versorgungsspannung
VCC
11
12
GND
Masse
Hot Plug Detect
HPD
13
14
N/A
reserviert
DDC Clock
DDCCLK
15
16
DDCDAT
DDC Daten +
Versorgungsspannung
VCC
17
18
GND
Masse
Masse
GND
19
20
TMDSCLK# TMDS Clock -
TMDS Daten -
TMDS#0
21
22
TMDSCLK
TMDS Clock
TMDS Daten +
TMDS0
23
24
GND
Masse
Masse
GND
25
26
TMDS#1
TMDS Daten -
TMDS Daten -
TMDS#2
27
28
TMDS1
TMDS Daten +
TMDS Daten +
TMDS2
29
30
GND
Masse
