Embedded DisplayPort
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4060
Seite 27
3.9 Embedded DisplayPort

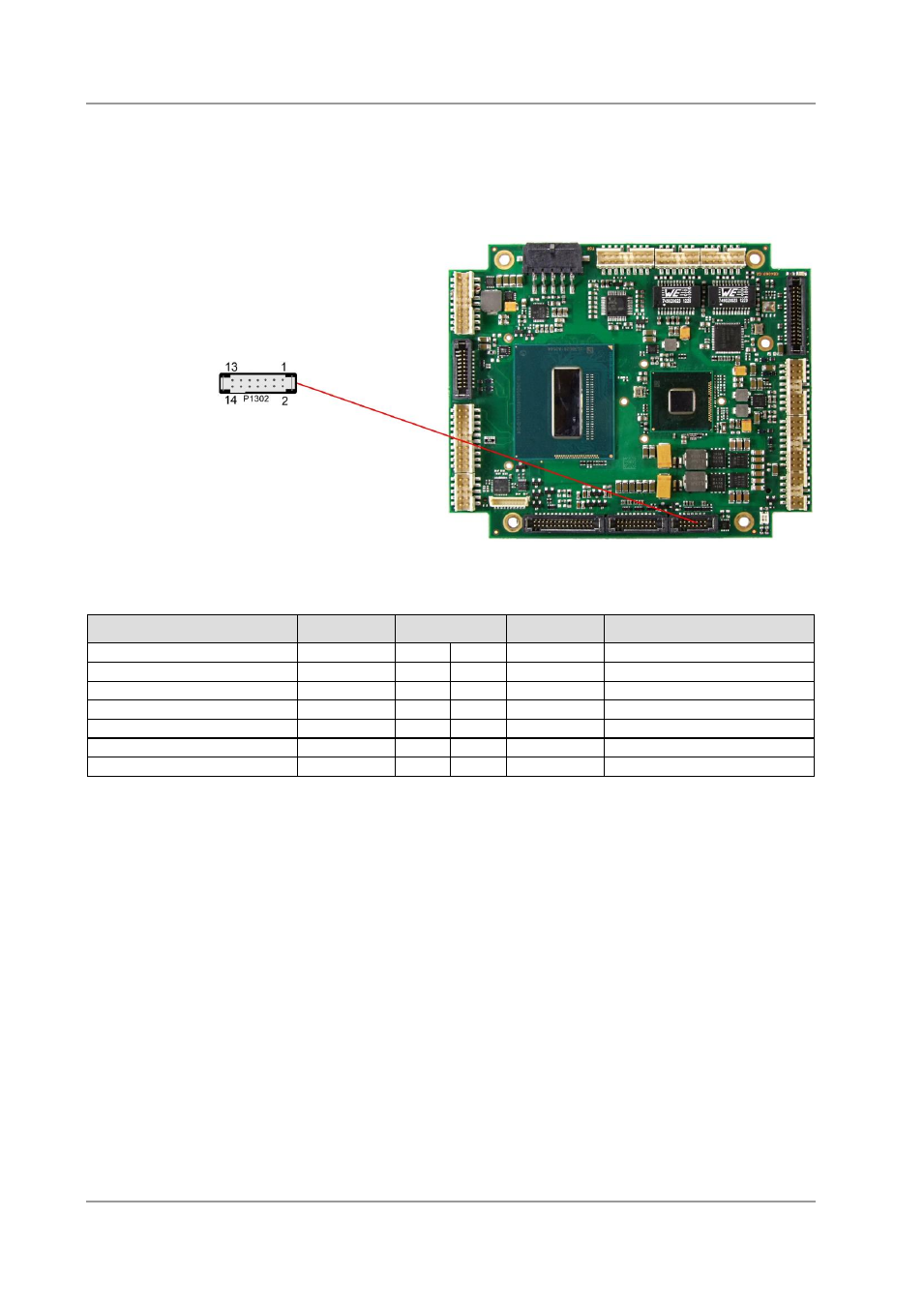

Das CB4060 verfügt über einen Embedded DisplayPort-Anschluss, der als 2x7poliger Wannenstecker
realisiert ist (TFM-107-02-S-D-WT, passender Gegenstecker z.B. SFM-107-02-L-D-xx).
Pinbelegung des Embedded DisplayPort-Steckers:
Beschreibung
Name
Pin
Name
Beschreibung
Hotplug Detect
EDPHPD
1
2
EDPBKLEN BKLEN
eDisplayport Aux +
EDPAUX
3
4
EDPAUX#
eDisplayport Aux -
BKLCTRL
BKLCTRL
5
6
GND
Masse
Masse
GND
7
8
EDPTX1#
eDisplayport Lane 1 -
eDisplayport Senden -
EDPTX0#
9
10
EDPTX1
eDisplayport Lane 1 +
eDisplayport Senden +
EDPTX0
11
12
FP_3,3V
Masse
Masse
GND
13
14
VCC
Versorgungsspannung
