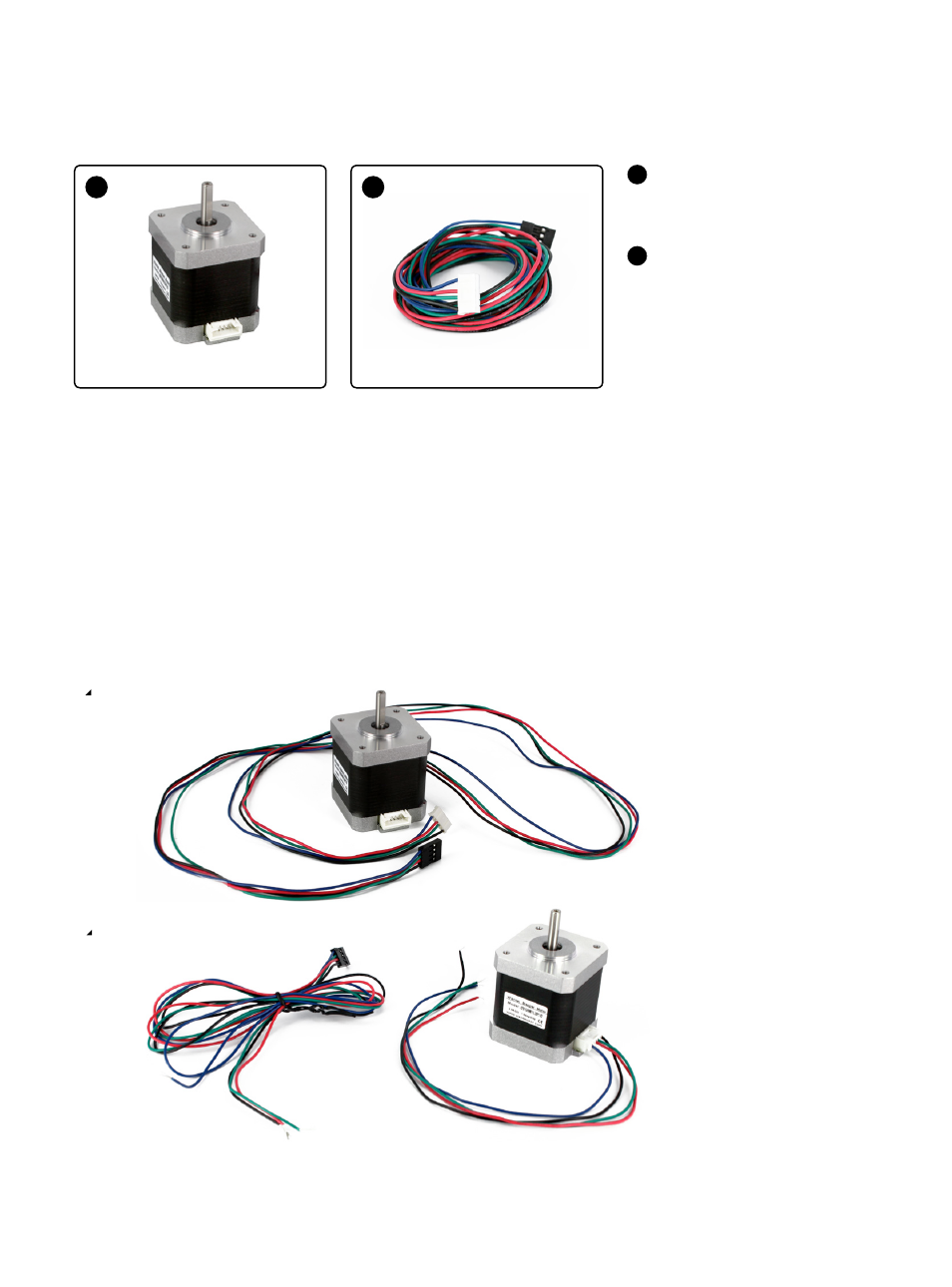

Vorbereitung der Motorenkabel (optional)
4 x 4 x
Nema 17 Motoren mit
4-poligen Steckern. An
der Achse abgeschrägt.
1 Meter lange 4 adrige
Kabel mit 4-poligen
Steckverbindern an
beiden Enden.
A B
A
B
Montage:
Wenn du die Kabel nach Maß anpassen
möchtest, schneide sie entsprechend den
Maßen die in der Tabelle angegeben sind
zu und löte sie wieder zusammen.
Motor gesamte
Länge
(cm)
X 85
Y 50
Z links 45
Z rechts 65
1
2
*Diese Bauteile befinden sich in der Elektronik Schachtel
