BQ Prusa i3 Hephestos Quick guide - Handbuch (Seite 12)

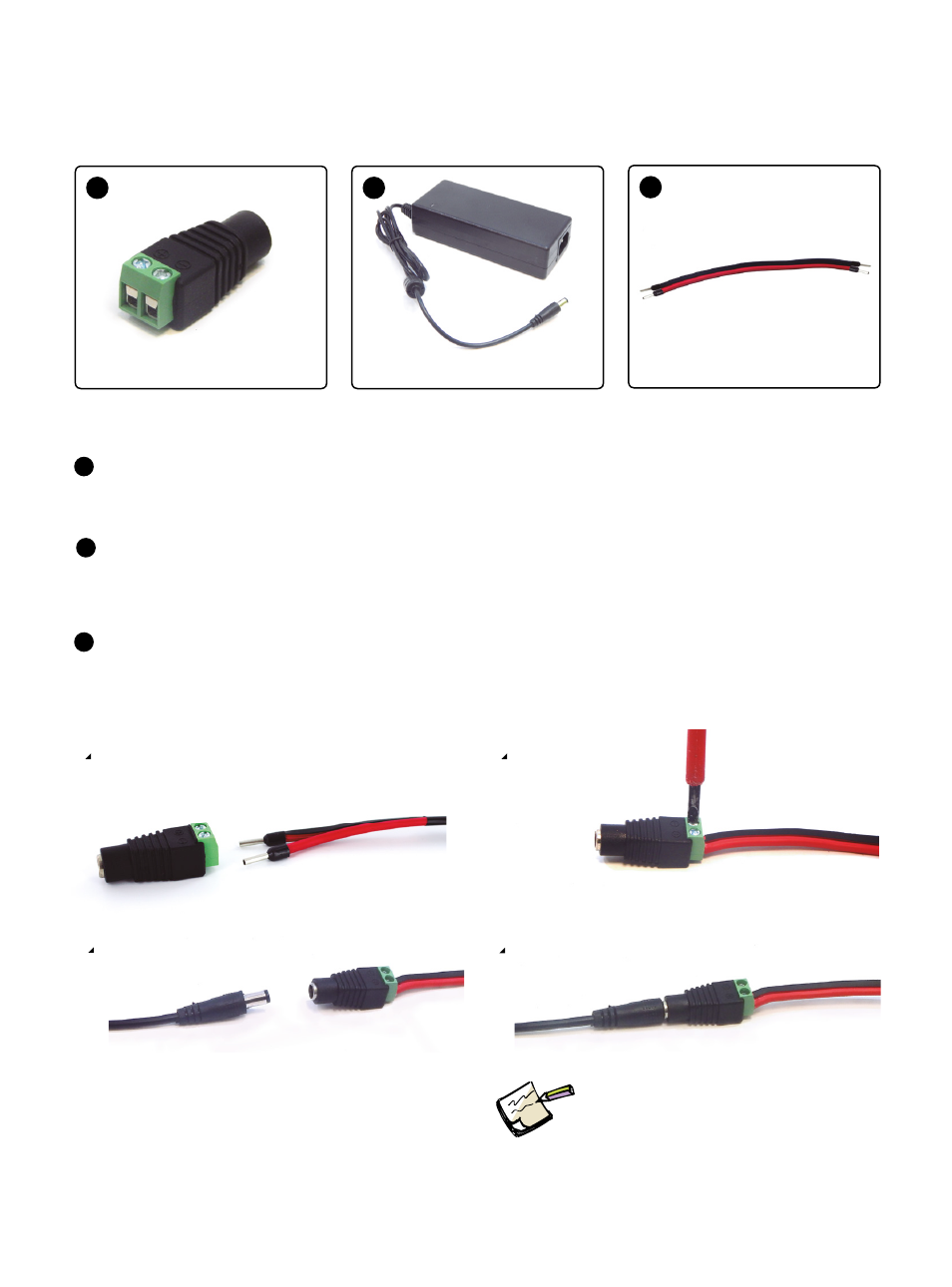

Vorbereitung des Netzkabels
Adapter/ Jack Stecker
Adapter/ weiblicher Jack Stecker und Ramps 1.4 mit
zwei Steckklemmen.
Netzteil 220 AC 12 DC 100W
Netzteil mit 1,10 m langem Kabel, 100 W mit 2,1 mm
Jack Stecker (INPUT: 100-240V AC 1,8A 50-60Hz
und OUTPUT: 12V DC 8.0A).
Zweipoliges Kabel, 150 mm, zweifarbig
mit einem Querschnitt von 1 mm²
A
B
Verbinde das rote Kabel mit der
Steckklemme am Symbol ‘ + ‘ und das
schwarze Kabel mit der Steckklemme am
Symbol ‘ - ‘.
1 x
A B
1 x 1 x
C
C
1 2
3 4
*Diese Bauteile befinden sich in der Elektronik Schachtel
