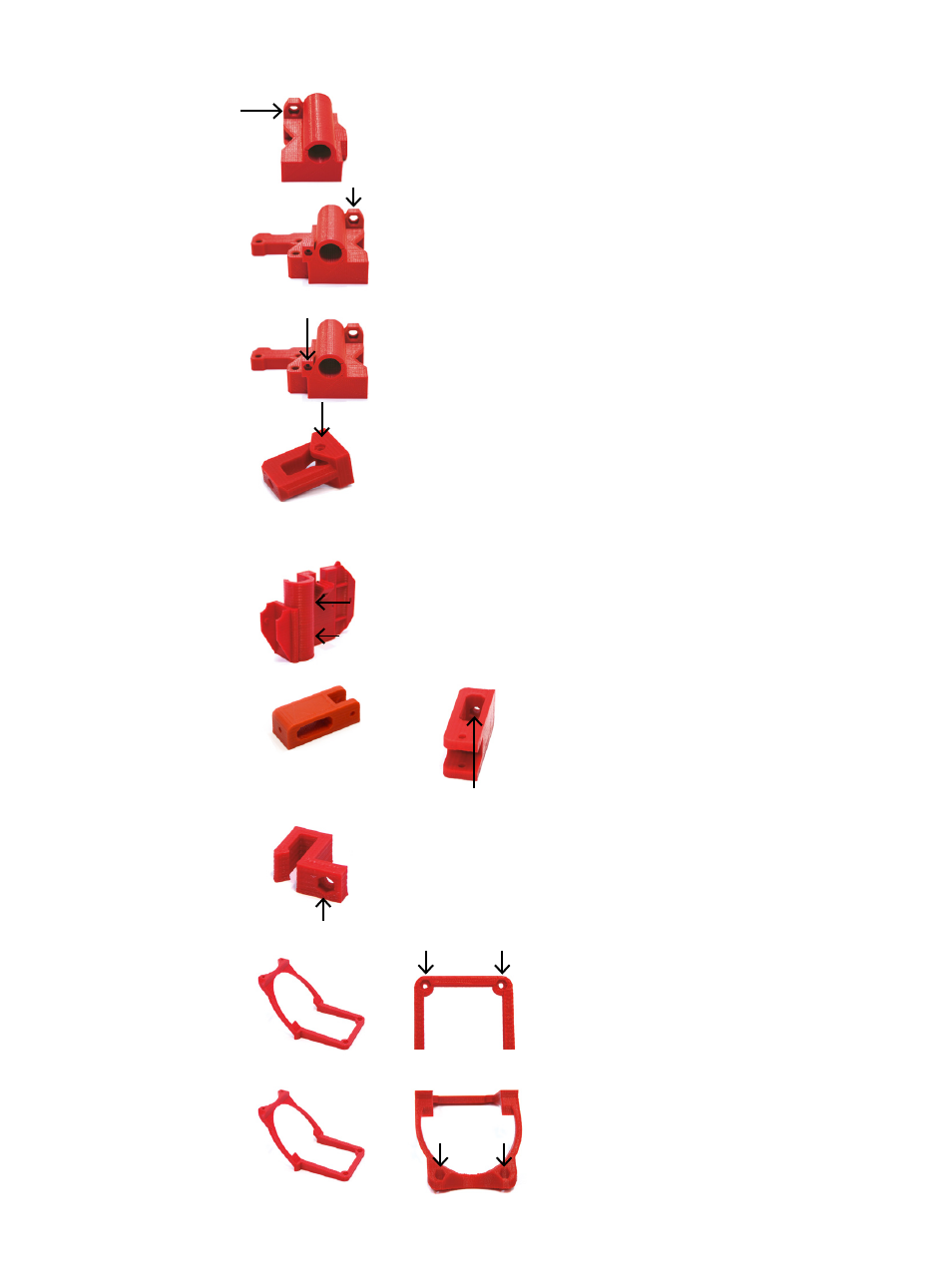

Gedrucktes
Teil der rechten
X-Achse
Rechtes äußeres Teil der X-Achse an dem der
Riemenspanner befestigt wird.
1 x Mutter
M5
Gedrucktes
Teil der linken
X-Achse
Linkes äußeres Teil der X-Achse an dem der
Nema 17 Motor befestigt wird.
1 x Mutter
M5
Gedrucktes
Teil der linken
X-Achse
Linkes äußeres Teil der X-Achse an dem der
Nema 17 Motor befestigt wird.
1 x Mutter
M3
Gedrucktes
Teil X-Achsen-
Spanner für
Kugellager
B623ZZ
Riemenspanner der X-Achse in dem das
Axialkugellager B623ZZ zusammen mit der
Umlenkrolle untergebracht wird.
1 x Mutter
M3
Gedrucktes Teil
des X-Achsen
Schlittens A
Schlitten der X-Achse an dem der Extruder
befestigt wird. Angepasst für die Verwendung
der Kabelführungsketten.
2 x Mutter
M3
Gedrucktes
Teil Y-Achsen-
Spanner für
Kugellager
B623ZZ
Riemenspanner der Y-Achse
in dem das Axialkugellager
B623ZZ zusammen mit der
Umlenkrolle untergebracht
wird.
1 x Mutter
M3
Gedrucktes Teil
Y-Achsen Basis-
Endschalter-
Halterung
Dieses Teil wird auf der Basis der Y-Achse
montiert. Es beinhaltet eine M3 Mutter zur
Regulierung des gesamten Achsenhubs.
Ergänzt wird es durch das Teil, das den
Endschalter an der Basis befestigt.
1 x Mutter
M3
Gedrucktes
Teil der
Lüfterhalterung
Halterung für den 50 x 50
mm Lüfter, der über der
E l e k t r o n i k a n g e b ra c h t
wird, um sie ausreichend zu
kühlen.
2 x Mutter
M3
Gedrucktes
Teil der
Lüfterhalterung
Halterung für den 50 x 50
mm Lüfter, der über der
E l e k t r o n i k a n g e b ra c h t
wird, um sie ausreichend zu
kühlen.
2 x Mutter
M3
