ESI MAYA44e - Handbuch (Seite 11)

ESI MAYA44e
11
5. Anschluss externer Geräte
5.1 Line-Anschlüsse von MAYA44e

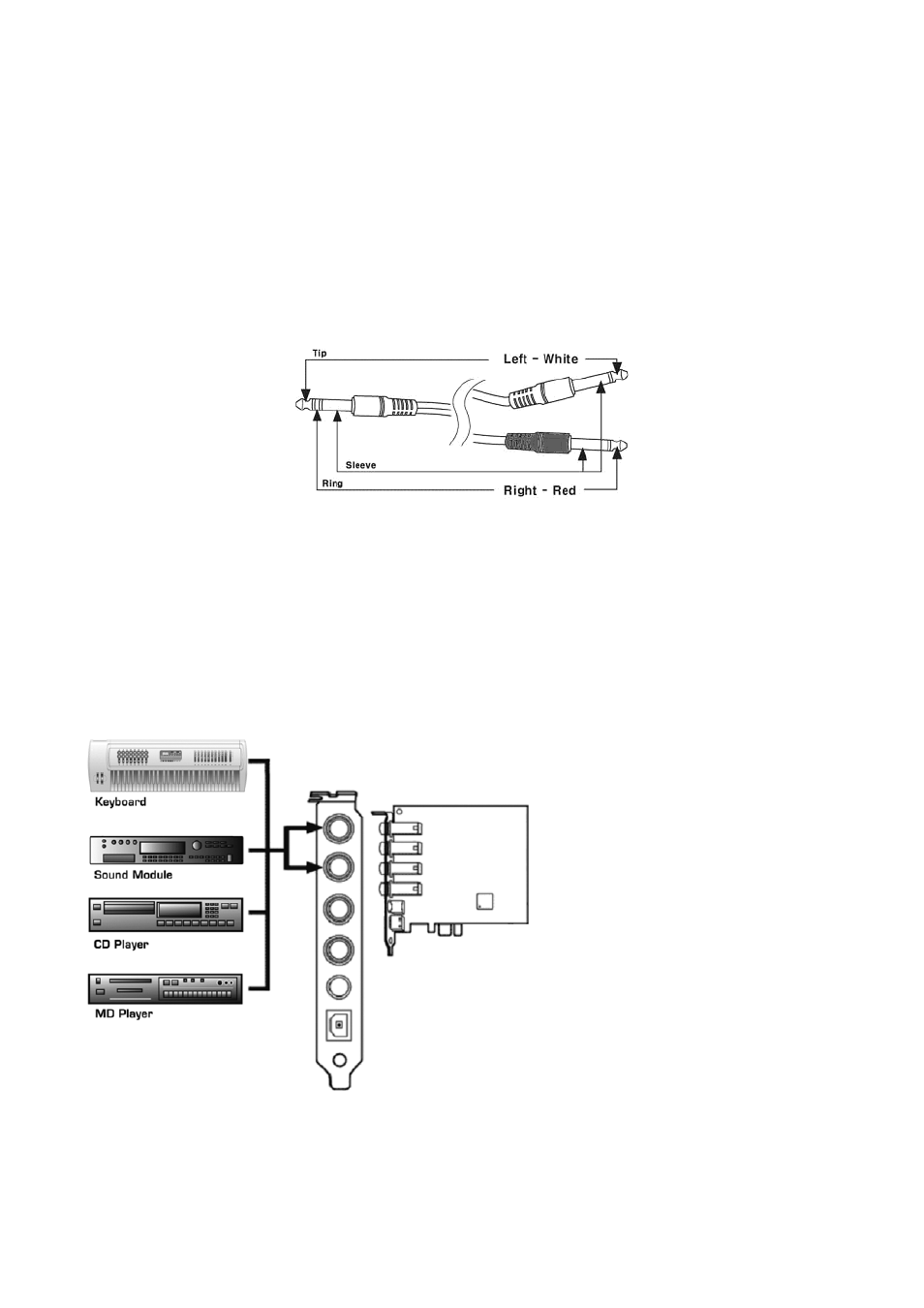

Die Line-Ein- und Ausgänge von MAYA44e sind als unsymmetrische 6.3mm Stereo-
Klinkenbuchsen ausgeführt. Das bedeutet, dass für die Verbindung mit separaten Mono-
Anschlüssen, ein spezielles Y-förmiges Kabel benötigt wird (wie in der Abbildung zu sehen). Der
6.3mm Stereo-Anschluss links verbindet zwei 6.3mm Mono-Anschlüsse rechts (typischerweise
links in weis und rechts in rot).
Die Spitze des Stereo-Klinkensteckers ist mit der Spitze des Steckers des linken Kanals verbunden,
der Ring des Stereo-Klinkensteckers mit der Spitze des Steckers des rechten Kanals. Die Hülse (mit
Masse) ist zwischen Stereo-Klinkenstecker und beiden Mono-Steckern durchverbunden.
Entsprechende Kabel werden im Handel oft als sogenannte Insert-Kabel verkauft, da sie auch zum
Anschluss von Effektgeräten an viele Mischpulte verwendet werden. Diese Information hilft Ihnen
eventuell bei der Anschaffung entsprechender Kabel.
5.2 Anschlussbeispiele
Line-Eingänge
MAYA44e verfügt über zwei Stereo-
Lineeingänge (INPUT 1/2 und INPUT
3/4), die mit jedem unsymmetrischen –
10dBv Line-Ausgang verbunden
werden können, wie beispielsweise
einem Mischpult, einem CD- oder
MD-Player, einem Soundmodul, einem
Keyboard mit Klangerzeugung, einem
Synthesizer, etc.
