Vorbereitung
WICHTIG! Bedienungsanleitung des Wechselrichters und Bedienungsanleitung ‘Fronius
IG DATCOM Detail’ beachten!
‘Fronius Datalogger Web’ mit den
Montagedübeln und Schrauben aus
dem Lieferumfang an geeigneter Posi-
tion montieren

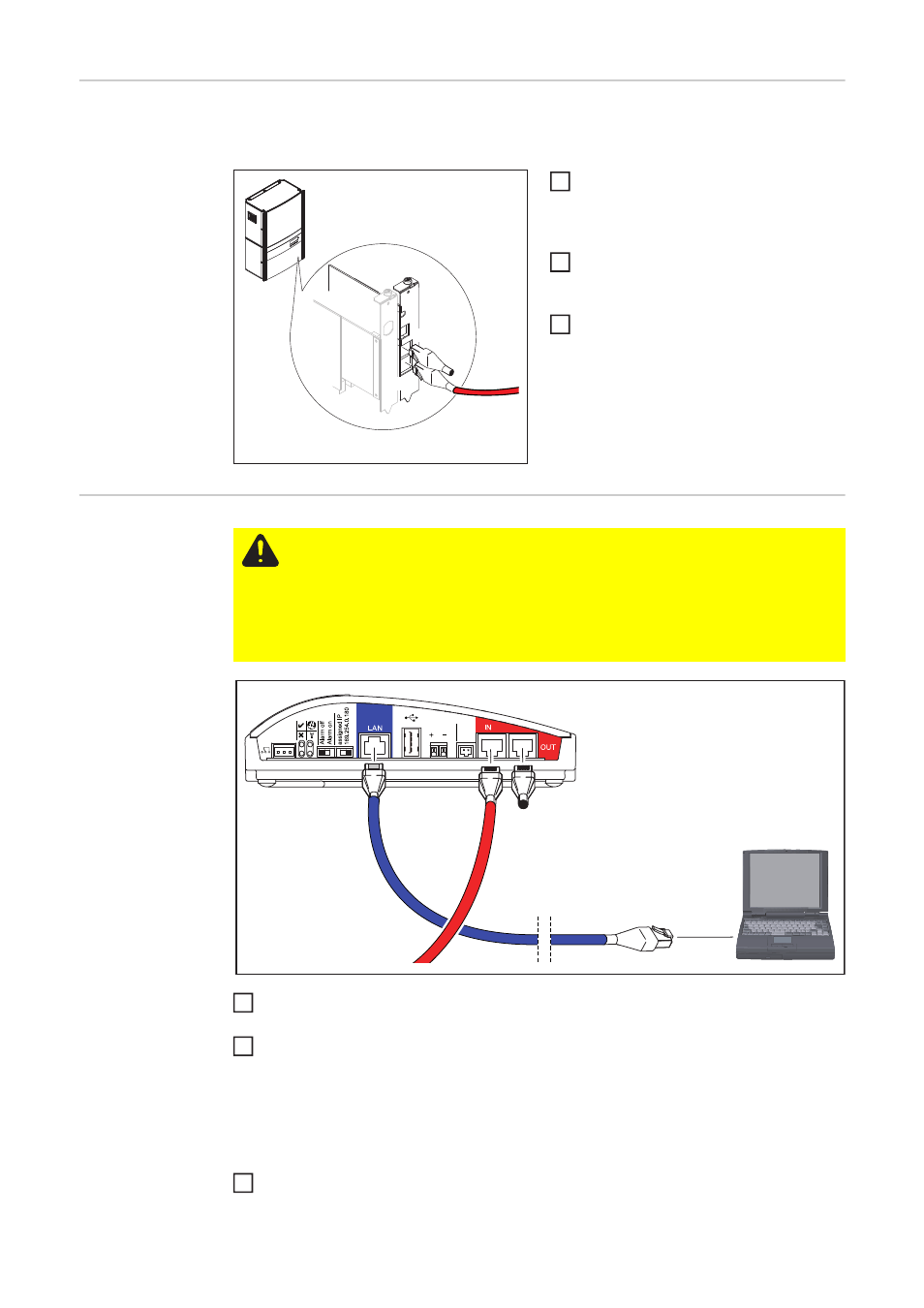

Rotes Solar Net Kabel am Solar Net
Ausgang (OUT) der ‘Fronius Com
Card’ anstecken
Falls die ‘Fronius Com Card’ die letzte
DATCOM-Komponente im Netz ist:
Endstecker am Anschluss Solar Net
OUT anstecken
‘Fronius Datalog-
ger Web’ installie-
ren
Rotes Solar Net Kabel am Solar Net Ausgang (OUT) der ‘Fronius Com Card’ anste-
cken
Falls die ‘Fronius Com Card’ die letzte DATCOM-Komponente im Netz ist:
Endstecker am Anschluss Solar Net OUT anstecken
Falls nach dem ‘Fronius Datalogger Web’ noch weitere DATCOM-Komponenten im
Netz folgen:
ein weiteres Solar Net Kabel am Anschluss Solar Net OUT anstecken
Blaues Ethernet-Kabel am Anschluss LAN anstecken
Fronius
Com Card
IN
OUT
1
2
3
VORSICHT! Gefahr von schweren Sachbeschädigungen an DATCOMKompo-
nenten oder am PC / Laptop durch falsch angeschlossene Ethernetoder Solar
Net Kabel.
-
Ethernet-Kabel ausschließlich am Anschluss LAN (blaue Farbmarkierung)
anschließen
-
Solar Net Kabel ausschließlich an den Anschlüssen Solar Net IN oder Solar
Net OUT (rote Farbmarkierung) anschließen
12VDC
Class 2
Input only
max. 42V AC/6A
US: Class 2 only
12VDC 1A
Class 2
Output
Fronius Com Card
1
2
3
