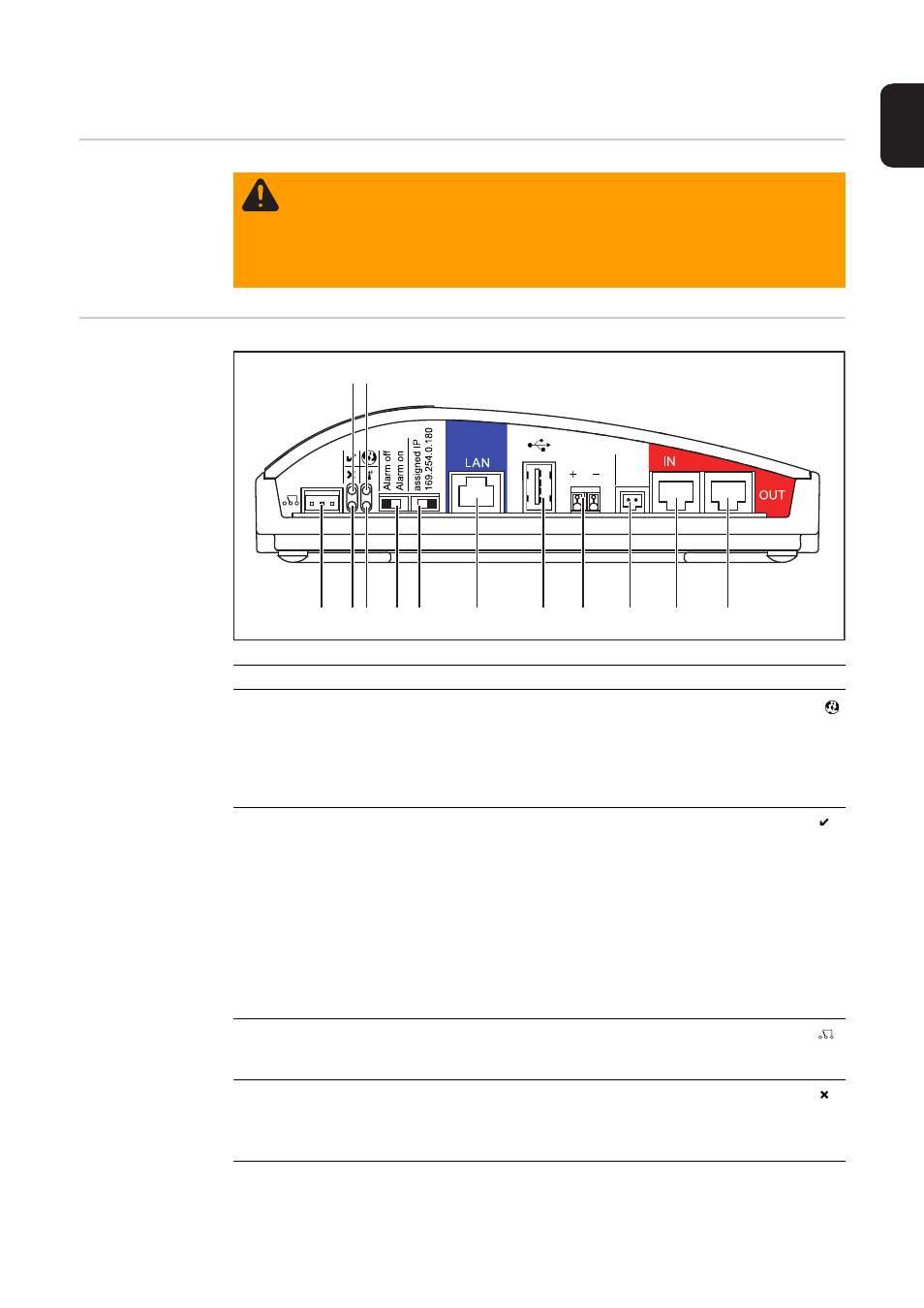

Bedienelemente, Anschlüsse und Anzeigen
Sicherheit
Bedienelemente,
Anschlüsse und
Anzeigen
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Do-
kumente vollständig gelesen und verstanden wurden:
-
diese Bedienungsanleitung
-
sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
Nr. Funktion
(1)
LED Verbindung Solar Web
-
leuchtet grün: bei bestehender Verbindung zu ‘Fronius Solar.web’
-
leuchtet rot: bei erforderlicher, aber nicht bestehender Verbindung zu
‘Fronius Solar.web’
-
leuchtet nicht: wenn keine Verbindung zu’ Fronius Solar.web’ erforderlich
ist
(2)
LED Versorgung
-
leuchtet grün: bei ausreichender Stromversorgung durch das ‘Fronius So-
lar Net’; der ‘Fronius Datalogger Web’ ist betriebsbereit
-
leuchtet nicht: bei mangelhafter oder nicht vorhandener Stromversorgung
durch das ‘Fronius Solar Net’ - eine externe Stromversorgung des ‘Fronius
Datalogger Web’ ist erforderlich
-
blinkt rot: während eines Update-Vorganges
WICHTIG! Während eines Update-Vorganges die Stromversorgung nicht
unterbrechen.
-
leuchtet rot: der Update-Vorgang ist fehlgeschlagen
(3)
Anschluss Relais
ausgeführt als Öffner und Schließer; schaltet bei einem Fehler
(4)
LED Verbindung
-
leuchtet grün: bei aufrechter Verbindung innerhalb des ‘Fronius Solar Net’
-
leuchtet rot: bei unterbrochener Verbindung innerhalb des ‘Fronius Solar
Net’
12VDC
Class 2
Input only
max. 42V AC/6A
US: Class 2 only
12VDC 1A
Class 2
Output
(1)
(13)
(12)
(11)
(8)
(7)
(6)
(5)
(4)
(3)
(2)
(9)
(10)
