ANHANG

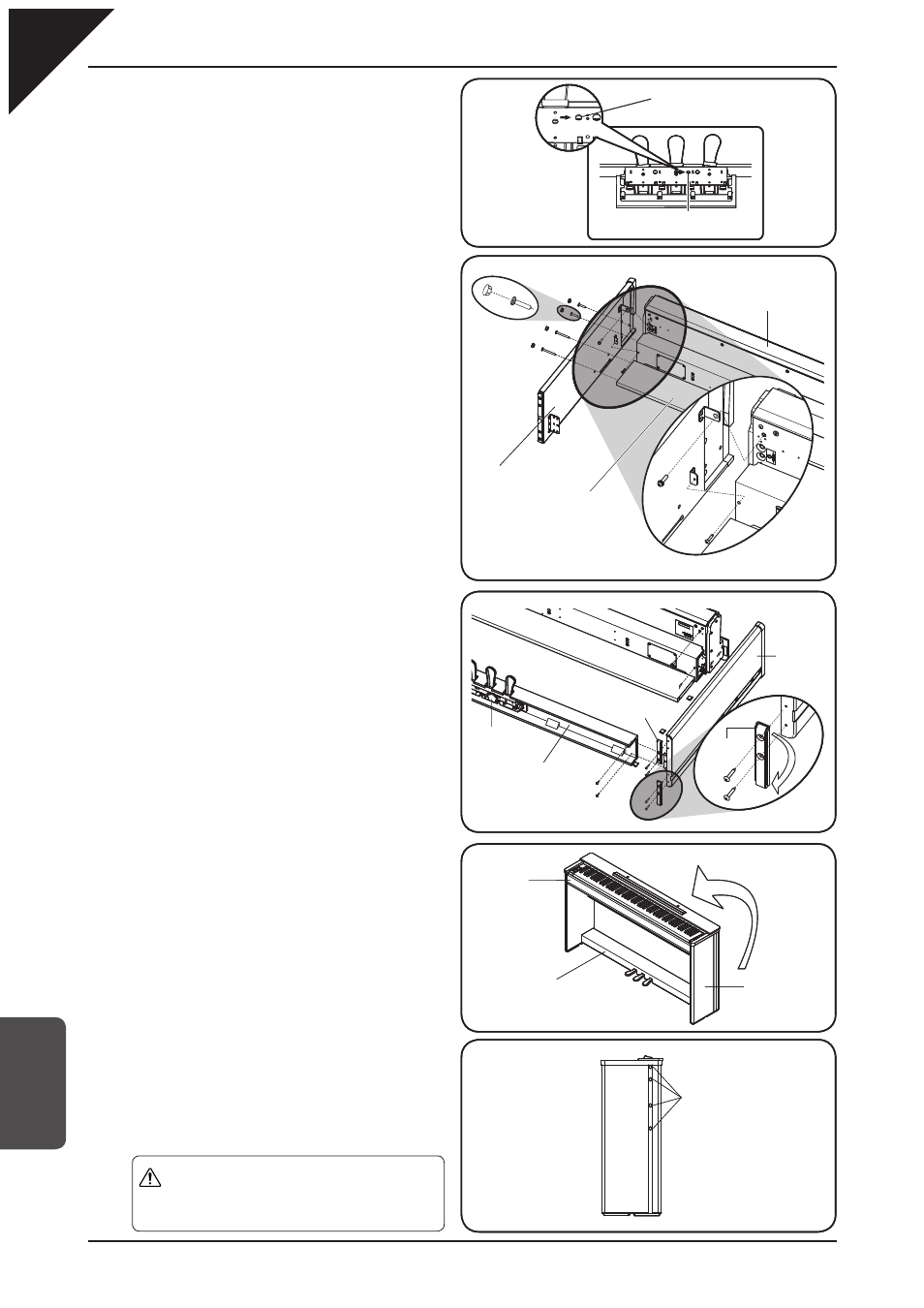

1. Drehen Sie die Einstellschraube ( j ) ca. 1 cm
in die Unterseite der Pedaleinheit (C).
Lösen Sie das Anschlusskabel unter der
Pedaleinheit e und ziehen Sie es heraus.
2. Legen Sie den Spieltisch (A) mit seiner
Rückseite auf den Boden.
3. Stellen Sie die Seitenteile (D) neben
den Spieltisch (A), wie in der Zeichnung
dargestellt.
4. Befestigen Sie die Seitenteile (D) am Spieltisch
(A) mit den 4 Schrauben 6x30 (p), den 2
Schrauben 6x25 (n) und den 2 Schrauben 4x20
(m) wie in der Abbildung gezeigt. Befestigen
Sie die Schauben zunächst nicht ganz fest.
Achten Sie darauf, dass Sie die beiden
Seitenteile nicht miteinander vertauschen.
5. Befestigen Sie nun auch die Rückwand (B) mit
den 4 Schrauben 6x60 (q). Ziehen Sie auch
diese Schrauben zunächst noch nicht fest an.
6. Befestigen Sie jetzt die Pedaleinheit (C) an
den Seitenteilen mit den 4 Schrauben 4x16
(k).
7 Schrauben Sie die Gleiter – die sich unter
den Seitenteilen (D) befi nden – ab, drehen
Sie sie (so, dass sie hinten bzw. vorne
herausragen) und schrauben Sie sie
anschliesend wieder fest.
8. Stellen Sie das Instrument nun aufrecht
hin und ziehen Sie alle Schrauben fest an.
Achten Sie darauf, dass der Spieltisch (A),
die Pedaleinheit (C) und die Seitenteile (D)
eng miteinander verbunden sind.
9. Stecken Sie die 8 Abdeckkappen (o)
auf die Schraubenöffnungen der beiden
Seitenteile.
Vorsicht
Achten Sie darauf, dass Kleinkinder
nicht mit den Abdeckkappen spielen
und diese versehentlich verschlucken.
Gewinde für die Einstellschraube
(Unterseite der Pedaleinheit)
Gewinde für die Einstellschraube
Gewinde für die Einstellschraube
(Unterseite der Pedaleinheit)
Gewinde für die Einstellschraube
Vorne
Hinten
Unteres
Seitenteil
(D)
Spieltisch (A)
(p)
Rückwand (B)
(p)
(o)
(o)
(n)
(m)
(q)
(o)
Vorne
Hinten
Unteres
Seitenteil
(D)
Spieltisch (A)
(p)
Rückwand (B)
(p)
(o)
(o)
(n)
(m)
(q)
(o)
Einstellschraube
(j)
(m)
Pedaleinheit (C)
(n)
Gleiter
(k)
Gleiter
Rückw
and (B)
Vorne
Hinten
Unteres
Seitenteil (D)
Einstellschraube
(j)
(m)
Pedaleinheit (C)
(n)
Gleiter
(k)
Gleiter
Rückw
and (B)
Vorne
Hinten
Unteres
Seitenteil (D)
Pedaleinheit (C)
Unteres Seitenteil
(D)
Spieltisch (A)
Pedaleinheit (C)
Unteres Seitenteil
(D)
Spieltisch (A)
Abdeckkappen (o)
Abdeckkappen (o)
