7
DEUTSCH
Erste Schritte
Anschlüsse
Betrieb
Fehlersuche
Technische Daten
Index
W
eitere Anschlussbuchsen
Erweiterter Betrieb
Erklärung
der
Fachausdrücke
Anschlüsse

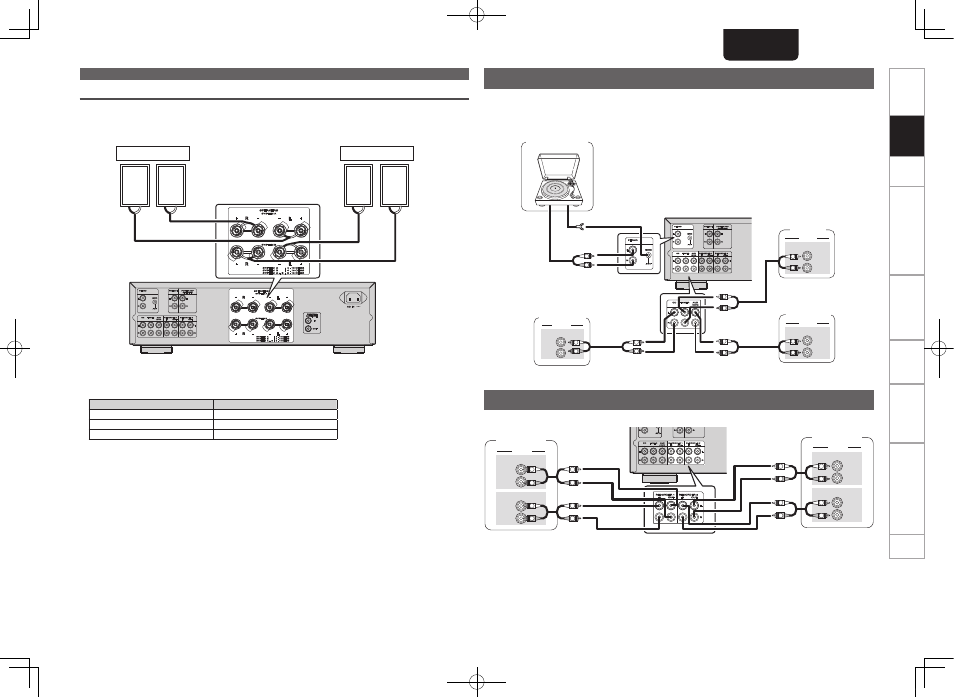

Lautsprecheranschlüsse
• Von den Anschlussbuchsen SPEAKERS A und B wird dasselbe Signal ausgegeben.
• Wenn nur ein Paar Lautsprecher angeschlossen wird, sollten entweder die Anschlüsse SYSTEM A oder
die Anschlüsse SYSTEM B genutzt werden.
w
q
w
q
(R)
(L)
w
q
w
q
(R)
(L)
Lautsprecher A
Lautsprecher B
n
Lautsprecherimpedanz
Verwenden Sie Lautsprecher mit einer Impedanz innerhalb des unten dargestellten Bereiches
entsprechend ihren Verwendungsbedingungen.
Verwendete Lautsprecher
Impedanz
A
4 - 16 Ω
B
4 - 16 Ω
A und B
8 - 16 Ω
Anschluss von Recordern
R
L
AUDIO OUT
R
L
AUDIO
R
L
AUDIO OUT
R
L
AUDIO
AUDIO IN
AUDIO IN
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Recorder-1
Recorder-2
Anschluss von Playern
Ein Schallplattenspieler mit einem MM-Tonabnehmern kann an dieses Gerät angeschlossen werden. Um
einen MC-Tonabnehmer zu verwenden, schließen Sie bitte einen Aufwärtstransformator an.
• Wenn bei Anschluss der Erdungsleitung Brummen oder Rauschen erzeugt wird, trennen Sie sie wieder
ab.
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
GND
AUDIO
OUT
R
L
R
L
R
L
R
L
R
L
R
L
R
L
CD-Player
Tuner
Plattenspieler
DVD-Player
Schließen Sie hier die Erdungsleitung Ihres Plattenspielers an.
Anschlüsse
