ANSCHLÜSSE
7

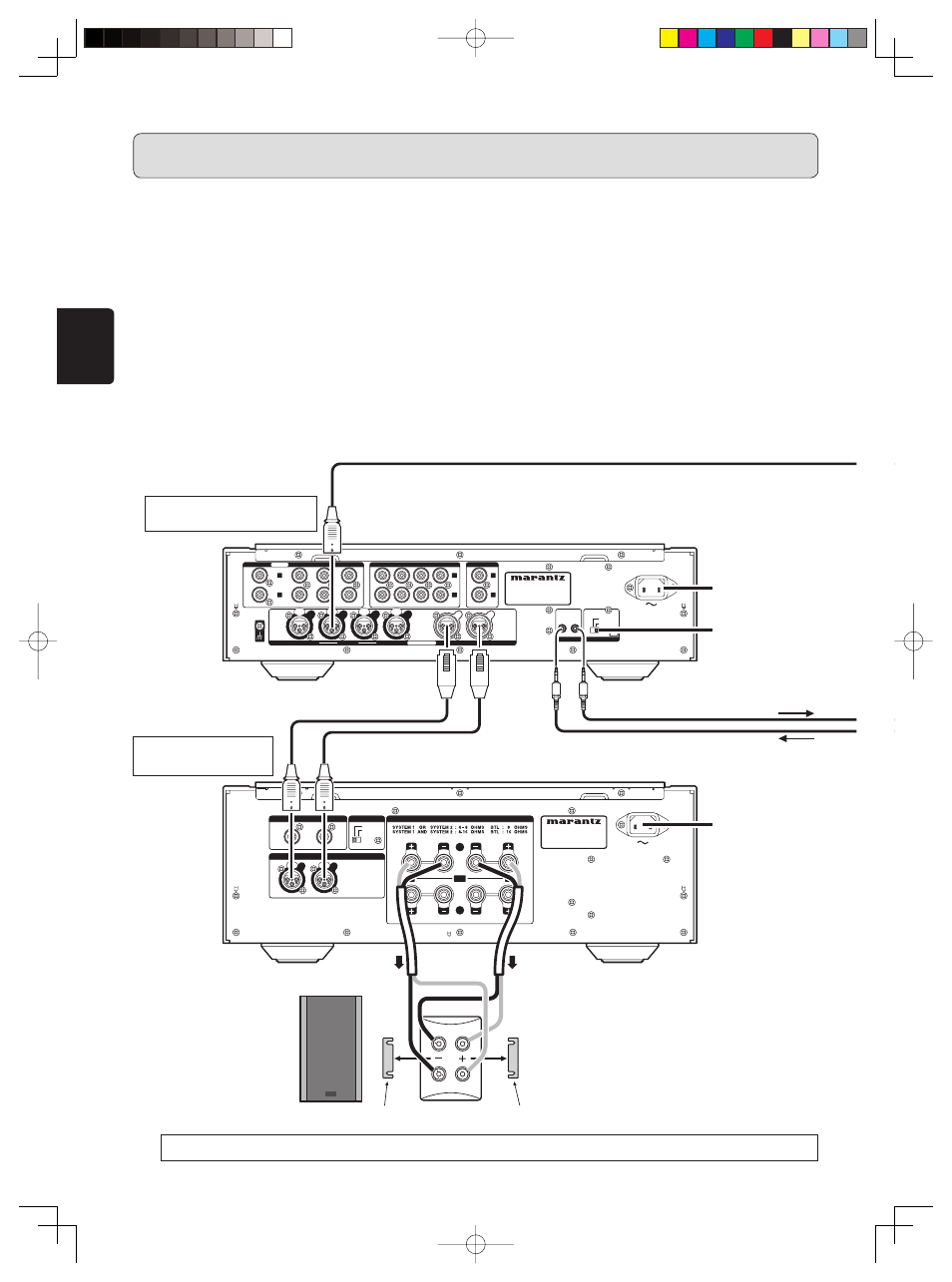

4. Anschlussbeispiel: Stereo-Anschluss von vollständigen Doppelverstärkern
1. Verbinden Sie 2 Marantz SC-11S1 über ein Flexibles Steuerbussystem zur synchronisierten Steuerung.
Für einen Flexiblen Steuerbussystem-Anschluss schließen Sie mit im Handel erhältlichen monauralen ⇔ monauralen Ministeckern
oder Stereo ⇔ Stereo Ministeckern an, wie im SC-11S1 Handbuch unter F.C.B.S. (Seite 26) beschrieben.
2. Zum Einstellen der SC-11S1 ID-Nummern sehen Sie bitte im SC-11S1 Handbuch (S. 27) nach.
3. Schließen Sie den analogen Ausgang des CD-Players etc. an die Eingangsbuchsen beider Vorverstärker im linken Kanal (L) an.
Da beide Vorverstärker im Doppelverstärkermodus als monaurale Vorverstärker arbeiten, benutzen Sie nicht die Eingangsbuchsen
im rechten Kanal (R) des SC-11S1.
¶
Über Vollständige Doppelverstärker
Der von Marantz vorgeschlagene Doppelverstärkeranschluss ist eine hochentwickelte Technik, die die Tonqualität verbessert.
Die Niedrig- und Mittel-/Hochton-Verstärker sind getrennt und unabhängig vom Vorverstärker. Störungen zwischen niedrigen und
mittleren/hohen Tönen werden so auf ein Minimum begrenzt. Somit kann ein breiter Tonbereich wiedergegeben werden.
Hinweis:
Lautsprechsysteme, die unter Verwendung eines vollständigen Doppelverstärkeranschlusses angeschlossen werden, müssen Doppelv
erstärkeranschlüsse unterstützen. Vor dem Anschluss Ihrer Lautsprecher lesen Sie dies bitte im mitgelieferten Benutzerhandbuch nach
oder kontaktieren Sie den Hersteller, um herauszufinden, ob die Lautsprecher eine Doppelverstärkerverbindung unterstützen.
