REMKO BL 262 DC - Handbuch (Seite 33)

2
1
4
3 1

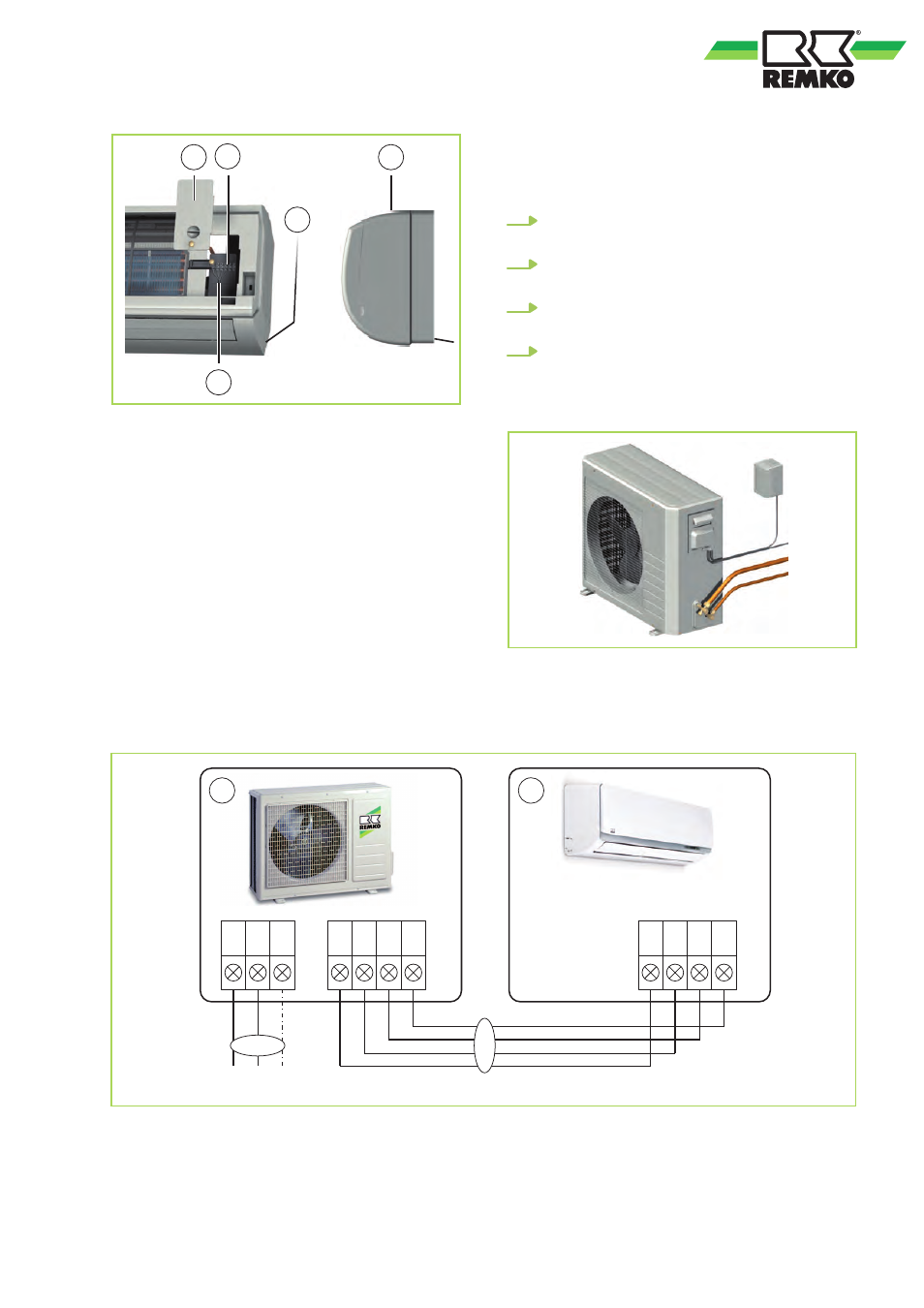

Abb. 42: Anschluss des Innengerätes
1: Abdeckung
2: Zugentlastung
3: Klemmleiste Steuerleitung
4: Steuerleitung vom Außenteil
8.3 Anschluss des Außenteils
Zum Anschluss der Leitung gehen Sie folgender-
maßen vor:
1. Entfernen Sie die Abdeckung an der Seiten-
wand.
2. Wählen Sie den Querschnitt der Anschluss-
leitung gemäß den Vorschriften aus.
3. Klemmen Sie die Leitungen gemäß des
Anschlussschemas an.
4. Verankern Sie die Leitung in der Zugentlas-
tung und bauen Sie das Gerät wieder
zusammen.
Abb. 43: Anschluss des Außenteils
8.4 Elektrisches Anschlussschema
Anschluss BL 262-352 DC
230V/1~/50 Hz
L N PE L(1) 1 2(N) S L(1) 1 2(N) S
B A
1 2
Abb. 44: Elektrisches Anschlussschema
A: Außenteil BL 262-352 DC AT
B: Innengerät BL 262-352 DC IT
1: Netzzuleitung
2: Kommunikationsleitung
33
