5.5 Mindestfreiräume
Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die opti-
male Luftverteilung vorzusehen.
1000 1000
1000 500
1000
200
120
1500
120
120
1
2
A B

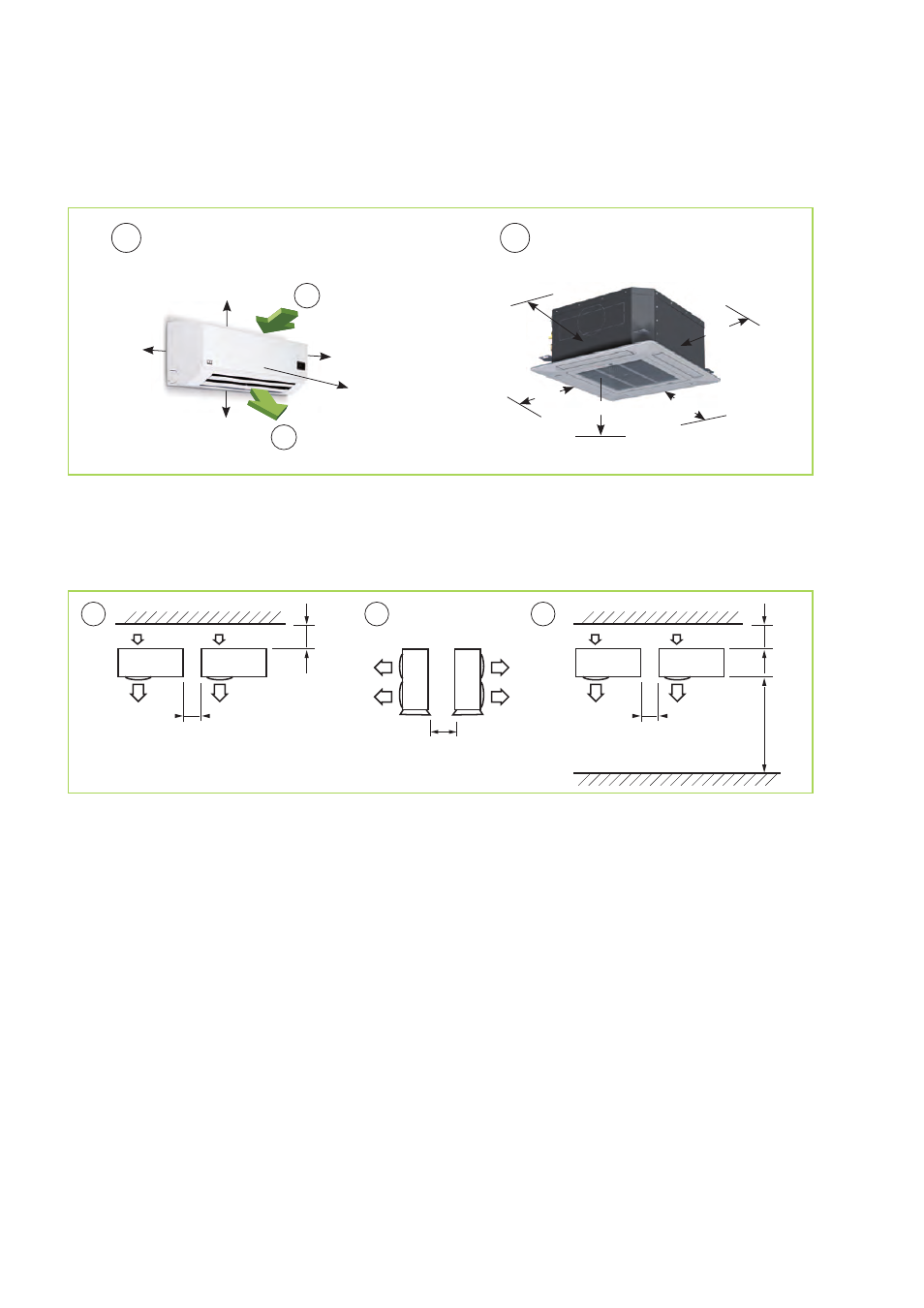

Abb. 17: Mindestfreiräume der Innengeräte (alle Angaben in mm)
A: Innengerät MVW
B: Innengerät MVD
1: Lufteintritt
2: Luftaustritt
>= 500
>= 200
1 3
>= 500
2
>= 500
>= 200
>= 2000
Abb. 18: Mindestfreirüme der Außenmodule
1: Aufstellung nebeneinander vor einer Wand, Luft-
ausblas frei nach vorne; Strömungshindernis
hinten
2: Aufstellung Rücken an Rücken; Luftausblas frei
nach vorne
3: Aufstellung nebeneinander vor einer Wand, Luft-
ausblas nach vorne beeinträchtigt; Strömungs-
hindernis vorne und hinten
