Mediumanschlussseite tauschen
Die Anschlussseite des Registers
und der Kondensatleitung befindet
sich werksseitig auf der linken Ge-
räteseite. Ein Tausch auf die rechte
Anschlussseiten ist möglich.
1. Demontieren Sie die Kon-
densatwanne, indem die vier
Blechschrauben der Wannen-
halterung entfernt werden.
2. Entfernen Sie die Schrauben der
Registerhalterung am seitlichen
Gehäuserahmen (Bild 4).
3. Ziehen Sie das Register aus der
Halterung des Gerätes.
Beachten Sie die Schnittgefahr
an den Lamellen. Verbiegen Sie
keine Lamellen und beschädi-
gen Sie nicht die Isolierung.
4. Schneiden Sie die Isolierung des
seitlichen Standbleches für die
Messinganschlüsse der neuen
Anschlussseite ein.
5. Führen Sie die Anschlüsse durch
die neu erstellten Löcher bis
zum Anschlag ein (Bild 5).
6. Legen Sie eine reißfeste Kunst-
stoffolie auf die Rohrbogenseite
zwischen Standblechisolierung
und Registerhalterung. Die
Folie schützt die Isolierung des
Standbleches vor Beschädi-
gungen.
7. Lassen Sie das Register in die
Aufnahme gleiten (gleiche
Luftführung beibehalten) und
entfernen Sie nach der Monta-
ge des Registers die Folie und
schrauben Sie das Gerät in um-
gekehrter Reihenfolge wieder
zusammen.
5 Entfernen des Registers
Schrauben der
Registerhalterung
Schrauben der Registerhalterung

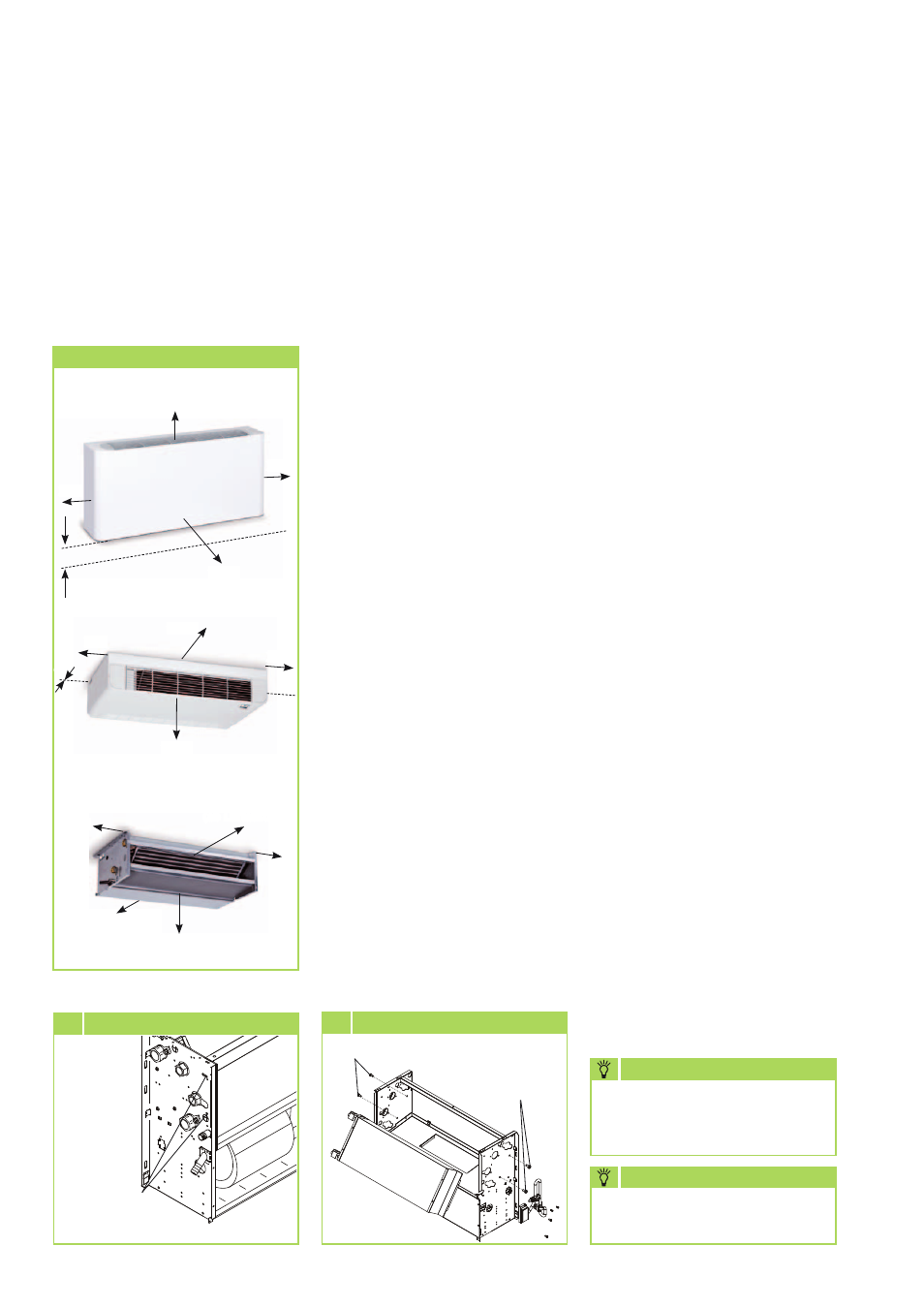

Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs– und Repa-
raturarbeiten innerhalb der Zwi-
schendecke und zum anderen für
die optimale Luftverteilung der
Abdeckung vorzusehen.
Mindestfreiräume
KWK 100 bis 800
1000
1000
300
300
Min. 100
1000
1000
300
0
300
Maße in mm 50
KWK 100ZW-800ZW
300
300
1000
(ab Luftaustritt)
1000
(ab Lufteintritt)
Installationsvarianten
Wand- / Deckentruhe KWK
■ Montage an der Wand
Das Gerät wird am Gerätege-
häuse an der Wand befestigt.
Der Lufteintritt erfolgt z.B. frei
am Boden oder z.B. über einen
Lufteintrittssockel etc., der
Luftaustritt erfolgt direkt aus
dem Gehäuse.
■ Montage unter der Decke
Das Gerät wird am Gerätege-
häuse unter der Decke befe-
stigt. Der Lufteintritt erfolgt z.B.
frei am Boden oder z.B. über
einen Lufteintrittssockel etc.,
der Luftaustritt erfolgt direkt
aus dem Gehäuse.
Wand-/ Deckentruhe für
Zwischenwand- und -deckenein-
bau KWK-ZW
■ Montage an der Wand
Das Gerät wird am Gerätege-
häuse an der Wand befestigt.
Der Lufteintritt erfolgt z.B.
frei am Boden oder z.B. über
einen Kanalwinkel etc., der
Luftaustritt erfolgt geführt über
ein kurzes Kanalsystem.
■ Montage unter der Decke
Das Gerät wird am Gerätege-
häuse unter der Decke bzw
innerhalb der Zwischendecke
befestigt. Der Lufteintritt erfolgt
z.B. frei über eine Schattenfuge
an der Decke oder z.B. über
einen Kanalwinkel etc., der
Luftaustritt erfolgt geführt über
ein kurzes Kanalsystem.
Für KWK 100ZW-800ZW sind
Kanalkomponenten als Zube-
hör erhältlich.
TIP
Kanalteile sind dampfdiffusi-
onsdicht zu isolieren!
HINWEIS
4 Entfernen der Kondensatwanne
Schraube der
Kondensatwanne
