11

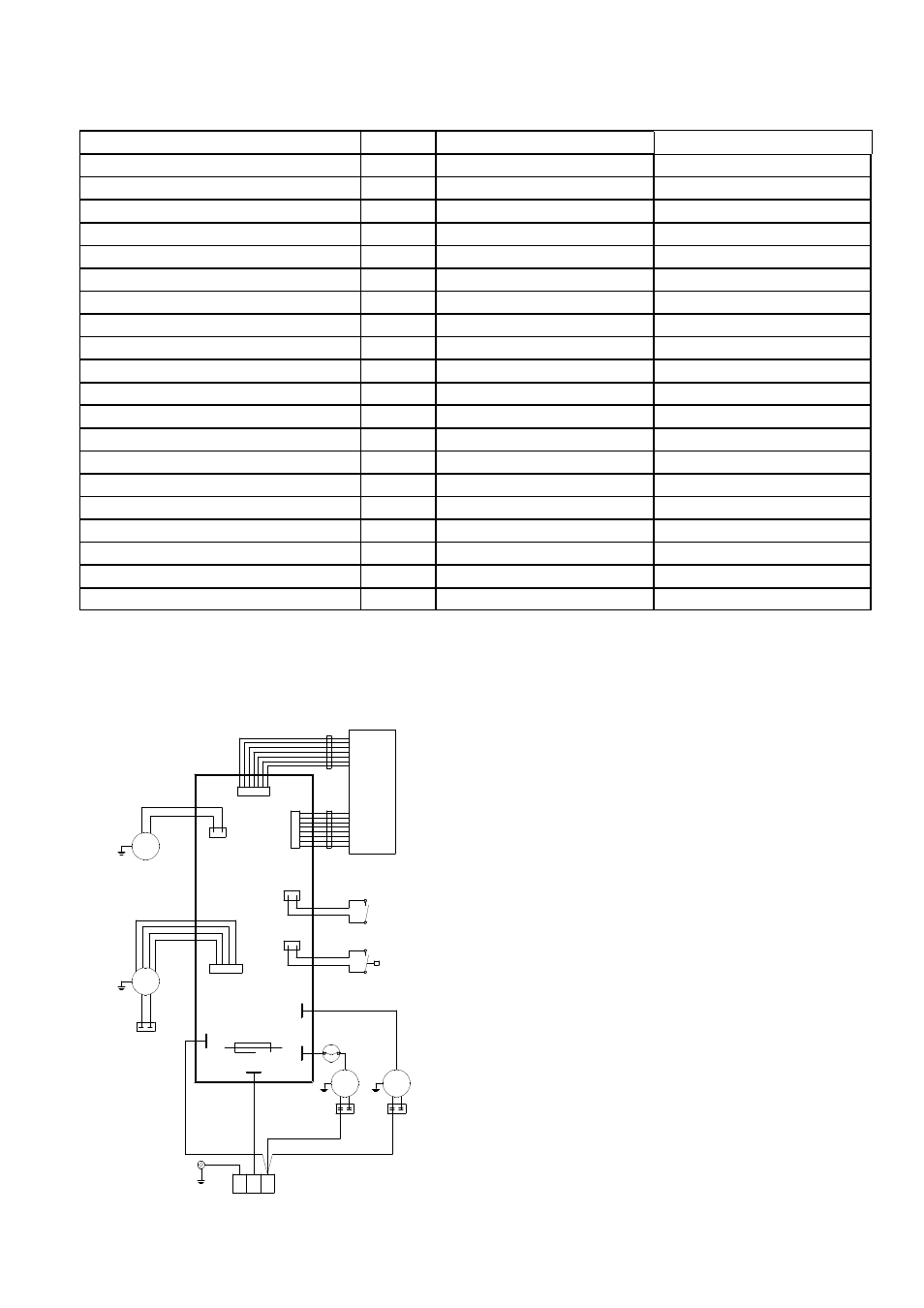

Technische Daten
1) Angaben beziehen sich auf Luftzustand 30 °C und 70% r.F.
2) Geräuschmessung DIN 45635 - 01 - KL3
3) Gesamtlänge, Abluftschlauch nicht verlängerbar
Elektrisches Anschlußschema
CN6
CN7
PCB1
PCB2
P001B
P002B
CN02
SM
CN04
TH
MS
CN05
CN01 FM1
CX1
CX3 CX2
CM FM2
AC1
187
250
OLP
PE L1 N
N
L
AC2
grau
schwarz
rot
rot
braun
F1 CM
FM
CM = Verdichtermotor
CN06 = Steckverbinder 2 zur Steuerplatine
CN07 = Steckverbinder 1 zur Steuerplatine
CX1 = Kondensator für den Abluftventilator
CX2 = Kondensator für den Umluftventilator
CX3 = Kondensator für den Verdichter
F1 = Steuersicherung
FM1 = Abluftventilator
FM2 = Umluftventilator
MS = Micro-Schalter des Kondensatbehälters
OLP = Überlastschutz des Verdichters
PCB1 = Steuerplatine (Bedientableau)
PCB2 = Netzplatine
TH = Thermostatfühler
SM = Lamellenmotor
Baureihe RKL 220 RKL 240
Kühlleistung 1) W 1900 2200
Kältemittel R 407 C R 407 C
Kältemittelmenge g 450 450
Arbeitsbereich °C 20 - 35 20 - 35
Elektro-Anschluß V/Ph/Hz 230/1~/50 230/1~/50
Leistungsaufnahme max. W 700 710
Nennstrom max. A 3,0 3,1
Absicherung (bauseits) A 10 10
Entfeuchtungsleistung max. l/h 1,0 1,2
Inhalt Kondensatbehälter max./Aus l 3,6 / 3,2 3,6 / 3,2
Schalldruckpegel L
pA
1m
2)
dB(A) 54 / 56 / 58 54 / 56 / 58
Swingbereich Ausblaslamelle ° 70 70
Ventilatorstufen 3 3
Umluftleistung max. m³/h 320 350
Abluftleistung m³/h 400 430
Abluftschlauch, Länge 3) /Ø mm 1500/100 1500/100
Maß von Mitte Abluftgitter zum Boden mm 425 425
Maße Höhe/Breite/Tiefe mm 775/326/410 775/326/410
Gewicht kg 27,5 28,0
EDV-Nr. 1613220 1613240
3,15 A
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten
