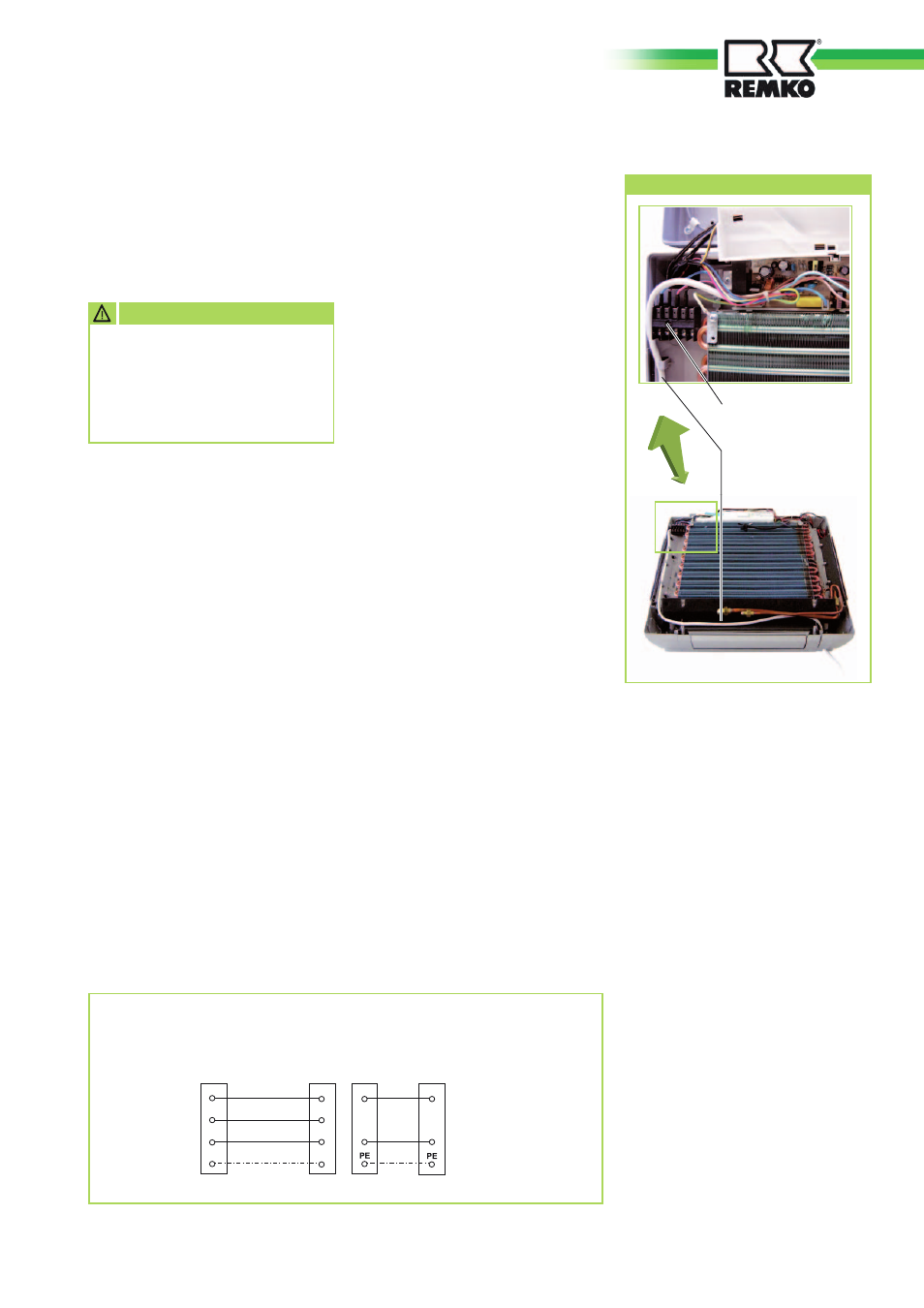

Elektrischer Anschluß

Bei dem Gerät ist eine Spannungs-
versorgung am Außenteil und
eine vieradrige Steuerleitung zum
Innengerät zu installieren und ent-
sprechend abzusichern.

Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.

ACHTUNG

Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Gerätes zu instal-
lieren.

Die Klemmleisten der Anschlüs-
se befinden sich auf der Rück-
seite des Gerätes. Nach der
Installation können Messungen,
nach Entfernen der Abdeckung,
von der Vorderseite vorgenom-
men werden.

Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.

Anschluß des Innengerätes

Führen Sie den Anschluß folgen-
dermaßen durch:

1. Demontieren Sie die Geräte-

front, wie unter Kapitel „Ge-
räteinstallation“ beschrieben.

2. Wählen Sie den Querschnitt

der Anschlußleitung gemäß den
Vorschriften aus.

3. Verbinden Sie das Gerät mit der

Netzzuleitung und Steuerlei-
tung zum Außenteil
(Siehe Elektrisches Anschluß-
schema).

4. Bauen Sie das Gerät wieder

zusammen.

Anschluß des Innengerätes

Klemmleiste /

Steuerleiste

Netzzuleitung

21

Elektrisches Anschlußschema

ATY 261 / ATY 351

Innengerät

Außenteil

Netzzuleitung

Neutralleiter

Außenleiter

Schutzleiter

230 V, 1~,
50 Hz,
L1 / N / PE

Steuerleiter
Kompressor

PE

PE

N

1

N

L

L

N

L

N

L1

2
