Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Gerätebeschreibung
Transport und
Verpackung
Das Innengerät der Kombi-Raum-
klimageräte in Splitausführung
dient zur Aufnahme der aus dem
zu kühlenden Innenraum entnom-
menen Wärme. Das Außenteil gibt
diese Wärme an die Außenluft
wieder ab.
Das Gerät ist im Innenbereich für
den oberen Wandbereich kon-
zipiert. Die Bedienung erfolgt über
eine Infrarot-Fernbedienung.
Das Innengerät besteht aus einem
Verdampfer in Lamellenbauform,
Verdampferventilator, Regelung
und Kondensatwanne. Kombinier-
bar ist das Innengerät mit REM-
KO Außenteilen entsprechender
Kühlleistung. Die Ansteuerung des
Außenteiles erfolgt über die Rege-
lung des Innengerätes.
Als Zubehör sind Kondensat-
pumpen erhältlich.

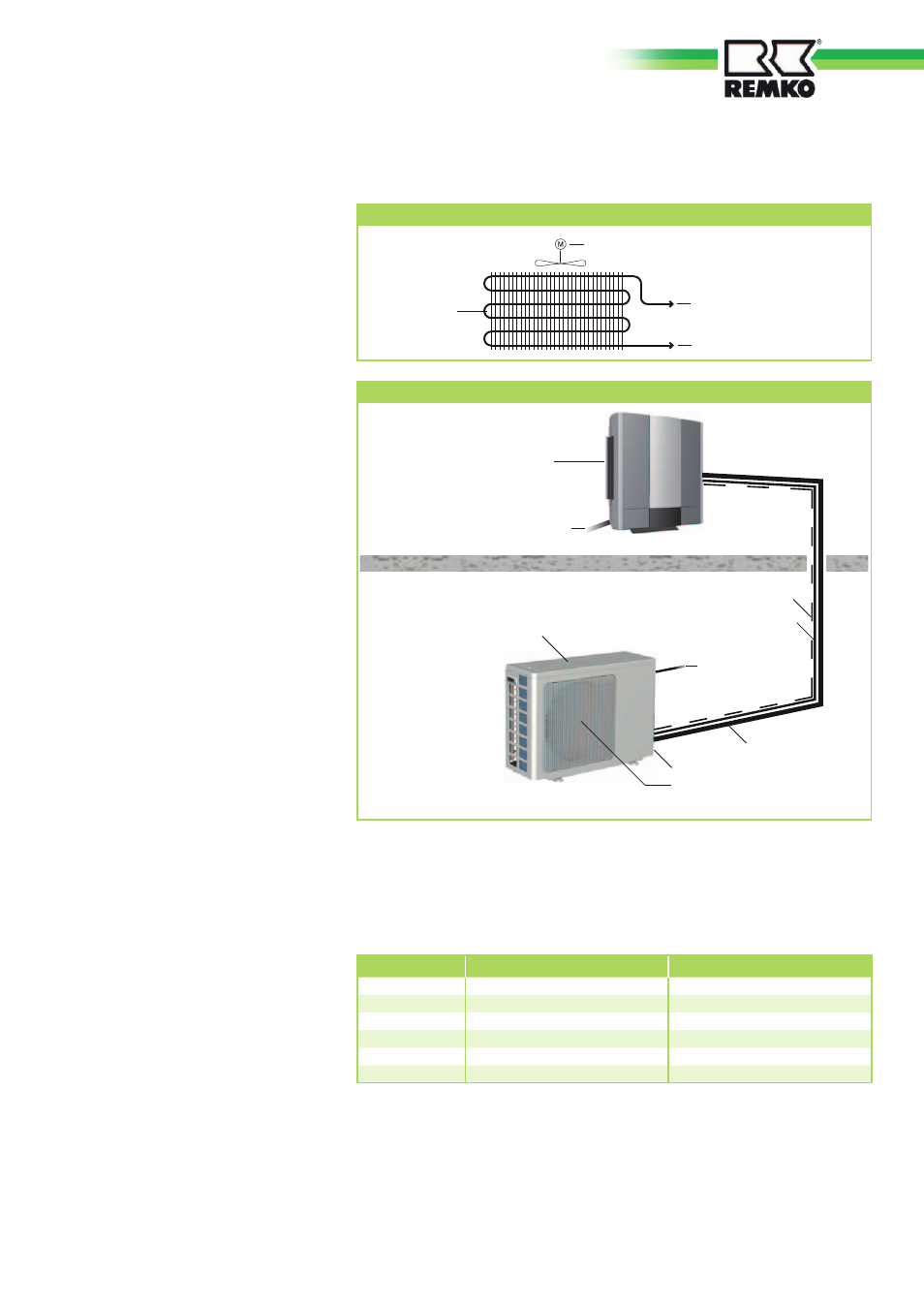

Schema Kältekreis
Verdampferventilator
Anschluß Saugleitung
Anschluß Einspritzleitung
Verdampfer
Die Verbindung zwischen Innengerät und Außenteil wird mit Kältemittel-
leitungen hergestellt.
Außenteil
Systemaufbau
Absperrventil
Innengerät
Verflüssigerventilator
Einspritzleitung
Saugleitung
Innenbereich
Außenbereich Steuerleitung
Netzzuleitung
Kondensatleitung
Kombinationen
ATY 261 ATY 351
RXM 226
••
RXM 235
••
RXM 326
•• •
RXM 335
•••
RXM 426 ••••
RXM 435
••••
Kühlen
