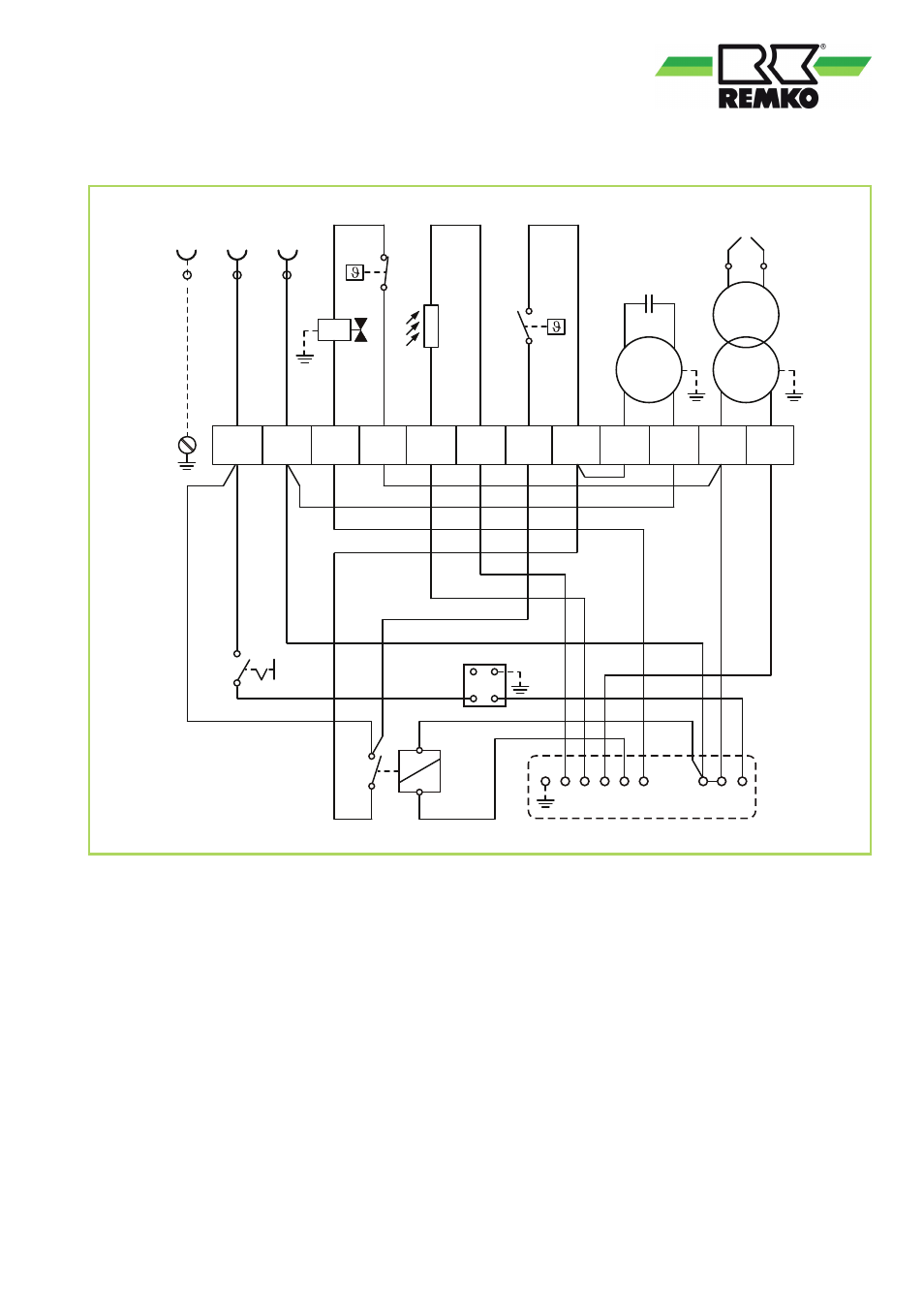

Elektrisches Anschlussschema
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
~
1 2 3 4 5 6 7 8 9 10 11 12
PE L N
230 V / 50 Hz
BS
RS
MV
FZ
ZE
ZT
M
C
2 3
RT
NK
STB
A1
A2
14
11
HS
1 2 3 4 5 6 7 8 N 9
Legende:
BS
= Betriebsschalter
C = Kondensator
FZ = Fotozelle
HS = Hilfsrelais
M = Motor
MV = Magnetventil
NK = Nachkühlthermostat
RS = Relaissockel
RT = Thermostatsteckdose
STB = Sicherheitstemperaturbegrenzer
ZE = Zündelektrode
ZT = Zündtransformator
