REMKO HTL 80/170

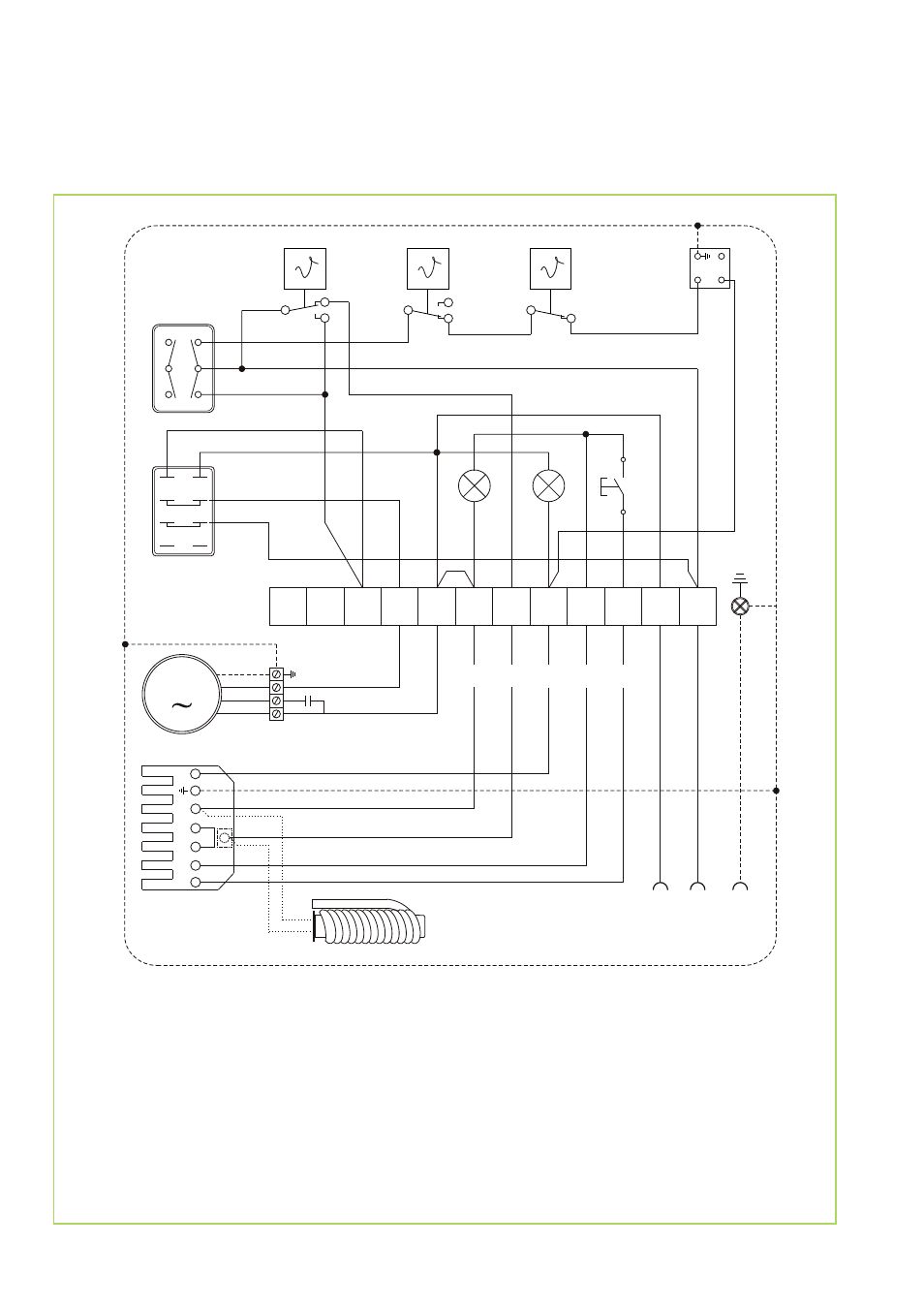

Elektrisches Anschlussschema HTL 80
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
TW RT TR STB
S1
WS
1A
2A
3A
4B
5B
6B
H2 H1
KL 1 2 3 4 5 6 7 8 9
L1
N
T1
T2
S
3
B
4
I
II
10 11 12
2
1
3
S2
M
HR
N
blau
schwarz
1 1 1
2
2 2 4
4
#2 #4 #3 #1
HW 07.13
N
PE L1 N
230 V / 50 Hz
C
#5
ÖV
Option (EDV-Nr.: 1071411)
A B
11
14
31
34
12 32
Legende:
C = Kondensator
H1 = Betriebsleuchte -grün-
H2 = externe Brennerstörleuchte -rot-
HR = Hilfsrelais
KL = Klemmleiste
M = B3 Ventilatormotor
ÖV = Multiflex-Ölvorwärmung (Option)
RT = Theromostatsteckdose
S1 = Betriebsschalter
S2 = Endstörtaste -Brennerrelais
STB = Sicherheitstemperaturbegrenzer
TR = Temperaturregler
TW = Temperaturwächter
WS = Brennerstecker, 7-polig
(nur bei werkseitiger Brennerlieferung montiert)
