19

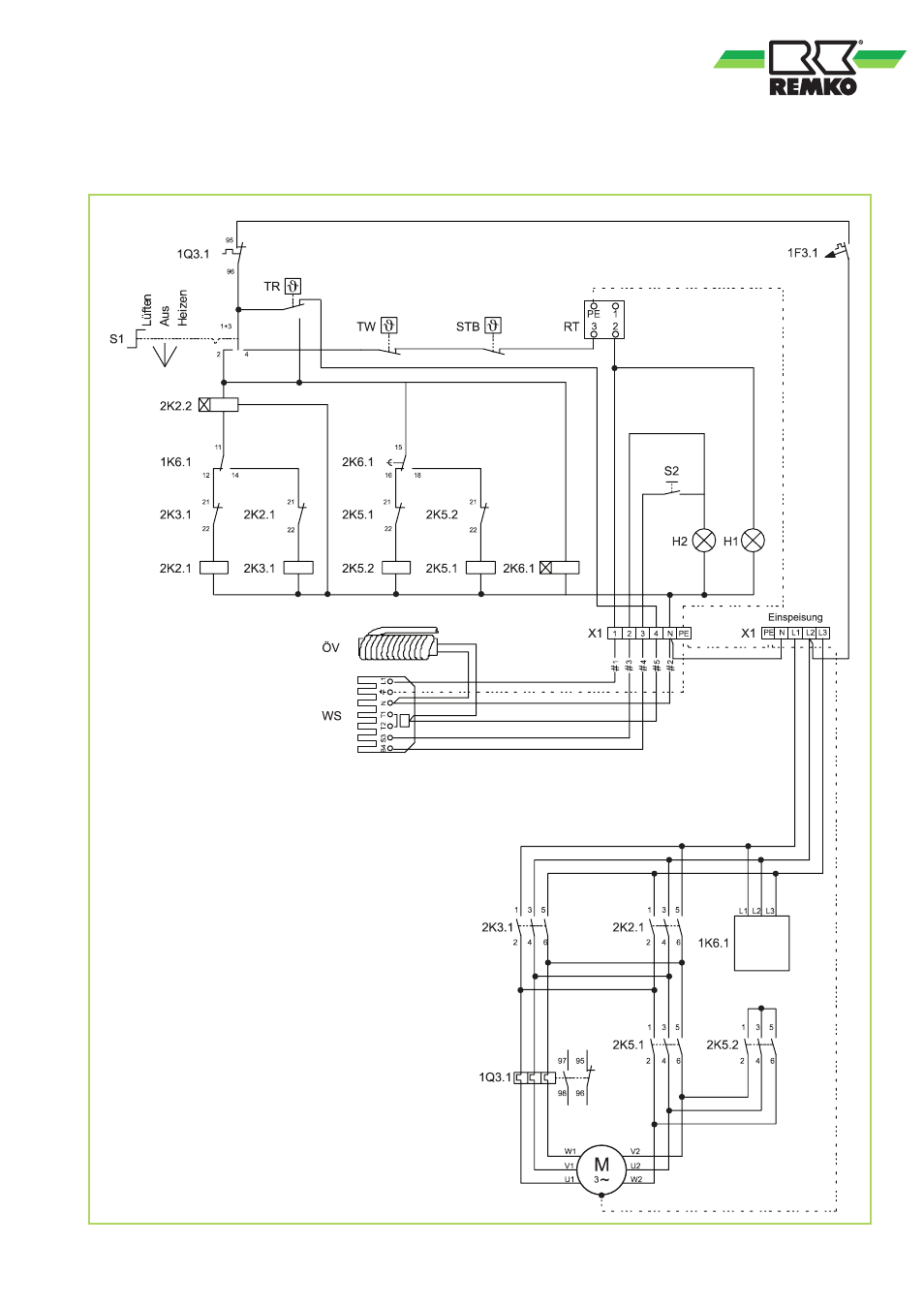

Elektrisches Anschlussschema HTL 170
Lastkreis
Steuerkreis
Legende:
S1 = Betriebsschalter
S2 = Entstörtaste (Brenner)
H1 = Betriebsleuchte (grün)
H2 = externe Brennerstörleuchte (rot)
TR = Temperaturregler
TW = Temperaturwächter
STB = Sicherheitstemperaturbegrenzer
X1 = Klemmleiste
M = Ventilatormotor
WS = Brennerstecker, 7-polig
RT = Thermostatsteckdose
ÖV = Multiflex-Ölvorwärmung
1F3.1 = Steuersicherung
2K2.1 = Netzschütz
2K2.2 = Zeitrelais
2K3.1 = Netzschütz
2K5.1 = Dreieckschütz
2K5.2 = Sternschütz
1K6.1 = Phasenfolgerelais
2K6.1 = Stern-Dreieck Relais
1Q3.1 = Motorschutzrelais
