11

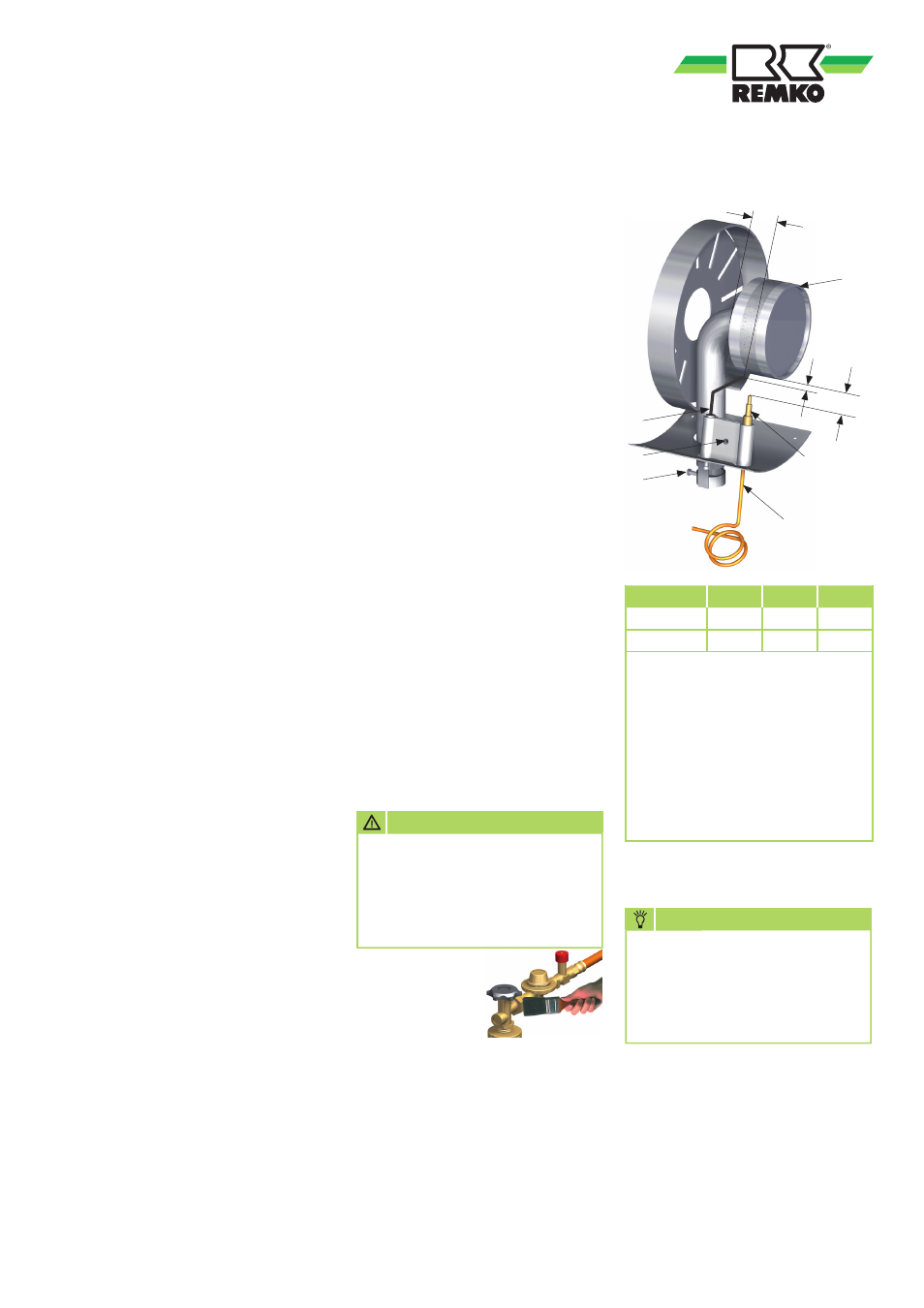

Gasbrenner
Gerätetyp A B C
PGM 30 ca. 3 ca. 15 ca. 20
PGM 60 ca. 3 ca. 15 ca. 35
Alle Maßangaben in mm
Legende:
1 = Gasbrenner
2 = Thermoelement
3 = Kapillarrohr
(fester Bestandteil des Thermoelements)
4 = Zündelektrode
5 = Klemmschraube
(Elektroden)
6 = Klemmschraube
(Gasdüse)
Ausbau und Reinigung des
Gasbrenners
1. Gaszufuhr zum Gerät schließen
und den Netzstecker aus der
Netzsteckdose ziehen.
2. Ausblasschutzgitter, Außen-
mantel und Inspektionsdeckel
demontieren.
3. Klemmschraube 6 der Düsen-
halterung lösen.
4. Zündkabel von der Zündelek-
trode 4 abziehen.
5. Kapillarrohr 3 des Thermoele-
ments von der Zündsicherung
demontieren.
6. Klemmschraube 5 der Elek-
trodenhalterung lösen und
die Zündelektrode vorsichtig
herausziehen.
7. Thermoelement mit dem Ka-
pillarrohr vorsichtig nach unten
herausziehen.
Hier ist besonders auf das sehr
emfindliche Kapillarrohr zu
achten!
8. Evtl. anhaftende Ablagerungen
von der Zündelektrode und
dem Thermoelement vorsichtig
entfernen.
9. Befestigungsschrauben des Gas-
brenners demontieren und den
kpl. Gasbrenner aus dem Gerät
nehmen.
10. Den Gasbrenner sorgfältig mit
einer geeigneten Bürste und
evtl. Pressluft reinigen.
11. Gasdüse bei Bedarf reinigen.
Keine scharfkantigen Gegen-
stände verwenden!
12. Ablagerungen bzw. Ver-
schmutzungen im Gerätesockel
sorgfältig entfernen.
13. Nach allen Reinigungsarbeiten
den Gasbrenner wieder sorg-
fältig in umgekehrter Reihen-
folge montieren.
14. Nach Einsetzen der Gasdüse
die Klemmschraube 6 wieder
festziehen.
15. Zündelektrode und Thermo-
element gemäß Skizze justieren
und die Klemmschraube 5 der
Elektrodenhalterung festzie-
hen.
16. Alle weiteren Teile des Gerätes
wieder sorgfältig in umgekehr-
ter Reihenfolge montieren.
1
5
2
4
6
A
B
C
3
zum Beispiel mit:
Seifenlösung
oder
Lecksuchspray.
hInwEIS
Ein stark gelbliches Flammbild
läßt auf eine unzureichende
Frischluftversorgung bzw. auf
eine Verschmutzung innerhalb
des Gerätes schließen.
AchtunG
Eine Funktionskontrolle des
gesamten Gerätes einschließ-
lich Dichtigkeitskontrolle aller
gasführenden Verbindungen ist
durchzuführen
