8
REMKO DVL 140
Montage
Zum Montage des Ventilators gehen Sie
bitte folgendermaßen vor:
1.
Bringen Sie den Deckenhaken [3] mit
für die sichere Montage geeigneten
Dübeln [1] und Schrauben [2] (nicht
im Lieferumfang) direkt an der Decke
an. Die Decke muß eine Tragkraft von
mindestens 50 kg aufweisen.
2. Ziehen Sie die Schrauben [2] (nicht im
Lieferumfang) fest an.
3. Legen Sie den Motorblock [7] auf
eine weichen Unterlage.
4. Befestigen Sie jeden Flügel [15] mit
den beiden Befestigungsschrauben
[4], den Federringen [5] und der
Zwischenlage [6] am Motorblock [7].
Der Flügel muß mit der abgewinkel-
ten Seite nach unten gerichtet sein.
HInwEIS
Wenn Sie mehrere Ventilatoren
gleichzeitig montieren, vertauschen
Sie bitte keine Flügel.
Jeder Flügelsatz ist speziell für den
jeweiligen Motor ausgewuchtet.
5. Achten Sie darauf, dass alle Schrau-
ben gleichmäßig und fest angezogen
werden.
6. Hängen Sie den Ventilator am De-
ckenhaken [3] auf.
7. Schieben Sie den Sicherungsstift [8] in
den Deckenhaken [3]. Befestigen Sie das Sicherheits-Drahtseil
mit der Öse oder Schraube ca. 10 cm
außerhalb der oberen Blende an der
Decke.
8. Beachten Sie, daß die Gummirolle [9]
sicher im Deckenhaken liegen muss,
ohne dabei die Elektrische Anschluß-
leitung einzuklemmen.
9. Schließen Sie die Elektrische An-
schlußleitung wie im Abschnitt
„Elektrischer Anschluß“ beschrieben
an die Klemmleiste [10] an.
10. Schieben Sie die Schutzkappe [11]
nach oben und befestigen diese
mittels Schraube [12] (M5) und
untergelegtem Federring in der
Gewindebohrung der Aufhängestan-
ge [13]. In der gegenüberliegenden
Gewindebohrung der Schutzkappe
wird diese nochmals mittels einer
Schraube (M4) arretiert.
11. Prüfen Sie die Schutzkappe [14] über
dem Motor auf festen Sitz und zie-
hen Sie ggf. die Befestigungsschrau-
ben nach.

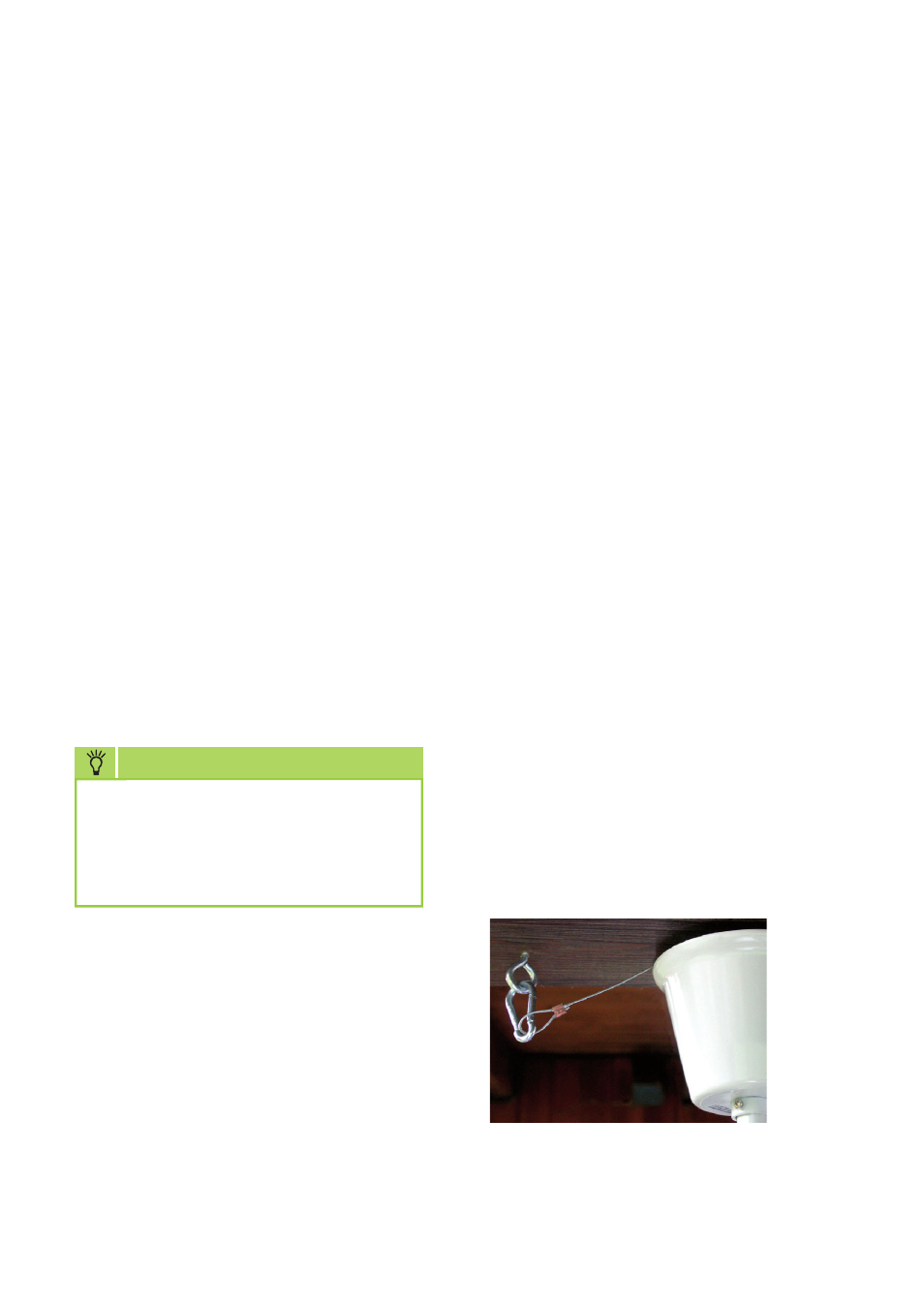

12. Sicherheits-Drahtseil [16] befestigen:
Wählen Sie eine für das Drahtseil und
die jeweilige Deckenart geeignete
Öse oder Schraube.
