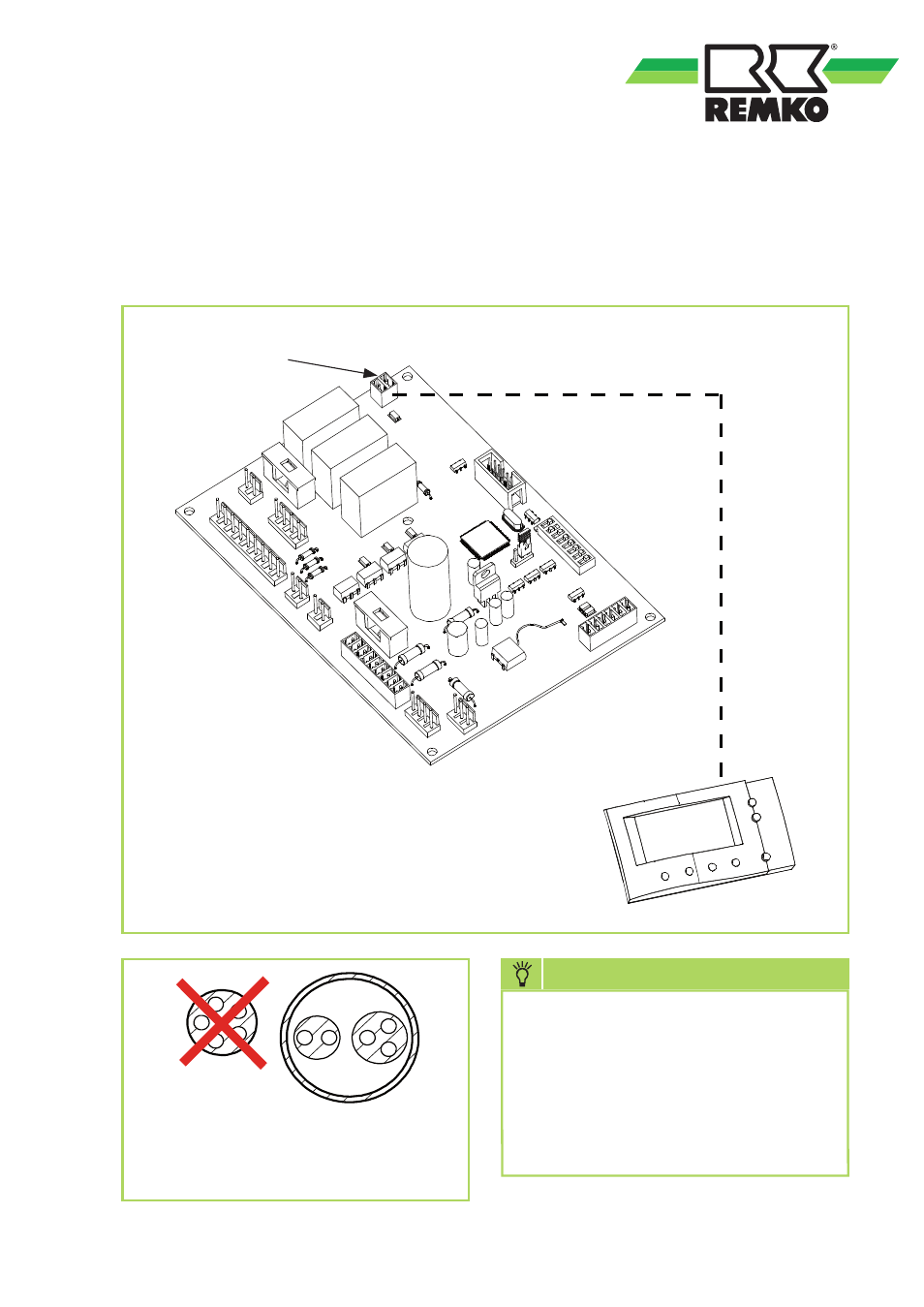

Verbindung Temperaturregelung ATR-6 mit der GPM Steuerplatine
Den beigefügten Stecker der Temperaturregelung an das bauseits verlegte Buskabel
anklemmen, den 2-poligen Stecker [CN] mit Widerstand von der Steuerplatine des
GPM Gerätes abziehen und den montierten Stecker mit Buskabel wieder aufstecken.
Elektronische
Temperaturregelung ATR-6
Steuerplatine
REMKO GPM
Stecker CN
JA
NEIN!
B S
B = Buskabel
S = Stromführendes Kabel
Die Verwendung eines mehrpoli-
gen Kabels, dass gleichzeitig zur
Temperaturregelung und Stromver-
sorgung dient, ist zur Vermeidung
von elektromagnetischen Störungen
nicht statthaft.
HINWEIS
