Hinweise zur Montage des Revisionsdeckels
◊
Achten Sie stets auf den korrekten Sitz der Dichtun-
gen und des Revisionsdeckels.
◊
Achten Sie bei der Montage des Revisionsdeckels
auf gleichmäßig angezogene Befestigungsmut-
tern.Ungleichmäßig angezogene Befestigungsmut-
tern können Undichtigkeiten zur Folge haben.
1. Schalten Sie den Betriebsschalter in Stellung „0” und
ziehen Sie den Gerätestecker aus der Steckdose.
2. Nehmen Sie die Brennerverkleidung 1 nach dem
Öffnen der zwei Schnellverschlüsse ab.
3. Schrauben Sie den Brennstoffilter 2 inklusive der
Brennstoffleitungen vom Halter und ziehen Sie den
Stecker 3 vom Brenner 4.
4. Lösen Sie die Klemmschraube am Brennerflansch 5
und ziehen Sie den Brenner nach vorne heraus.
5. Legen Sie den Brenner und den Brennstoffilter neben
dem Gerät ab.
6. Demontieren Sie den Brennerflansch.
7. Beschädigen Sie die Flanschdichtung nicht.
Beschädigte Flanschdichtungen können Falschluft-
ansaugung zur Folge haben.
Reinigung der Brennkammer
8. Reinigen Sie die Brennkammer mit einem Staubsau-
ger durch die Brenneröffnung.
Ein spezielles Kesselreinigungsset zum REMKO-
Industriesauger ist als Zubehör erhältlich.
9. Montieren Sie Brennerflansch und Brenner wie im
folgenden beschrieben.

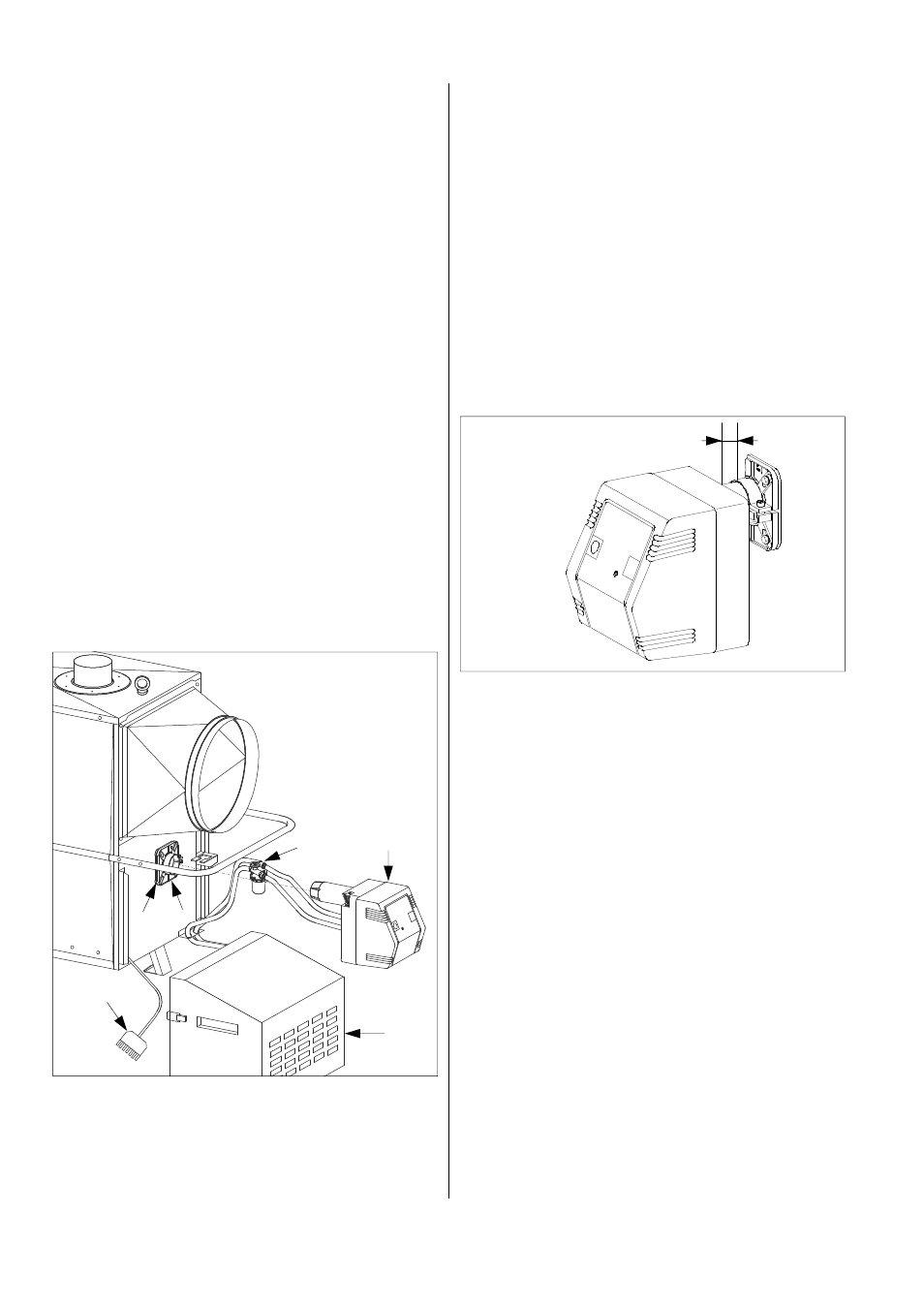

Montage des Brennerflansches und des Brenners
1. Überprüfen Sie die Flanschdichtung 6 und ersetzten
Sie diese falls erforderlich.
2. Befestigen Sie den Brennerflansch mit den vier
Schrauben am Gerätegehäuse.
Markierung „OBEN“ (UP, HAUT) beachten!
3. Ziehen Sie die oberen Schrauben fest an.
4. Ziehen Sie die unteren Schrauben nur auf leichten
Druck an, damit sich der Brennerflansch noch zu-
sammenziehen läßt.
5. Schieben Sie das Flammrohr des Brenners in den
Brennerflansch.
Maß X in der Skizze beachten.
6. Klemmen Sie das Flammrohr, unter leichtem Anheben
des Brenners (3° Neigung) , mit dem Flansch fest.
Dazu einen Inbusschlüssel verwenden.
7. Ziehen Sie zuletzt auch die unteren Schrauben an.
8. Bringen Sie die Brennerverkleidung wieder an und
befestigen Sie diese sicher mit den Schnellver-
schlüssen.
5
1
2
3
4
6
X
Brenner bis Bgr. 33: X = 20 mm
Brenner ab Bgr. 44: X = 30 mm
Zusätzliche Hinweise zur Wartung des Gerätes
◊
Lassen Sie den Gebläsebrenner ausschließlich
durch autorisiertes Fachpersonal warten.
◊
Die Begrenzung der Abgasverluste ist gemäß §11
der
Verordnung
über
Kleinfeuerungsanlagen
(1. BImSchV) einzuhalten.
◊
Führen Sie nach erfolgter Wartung eine elektrische
Sicherheitsprüfung nach VDE 0701 durch.
